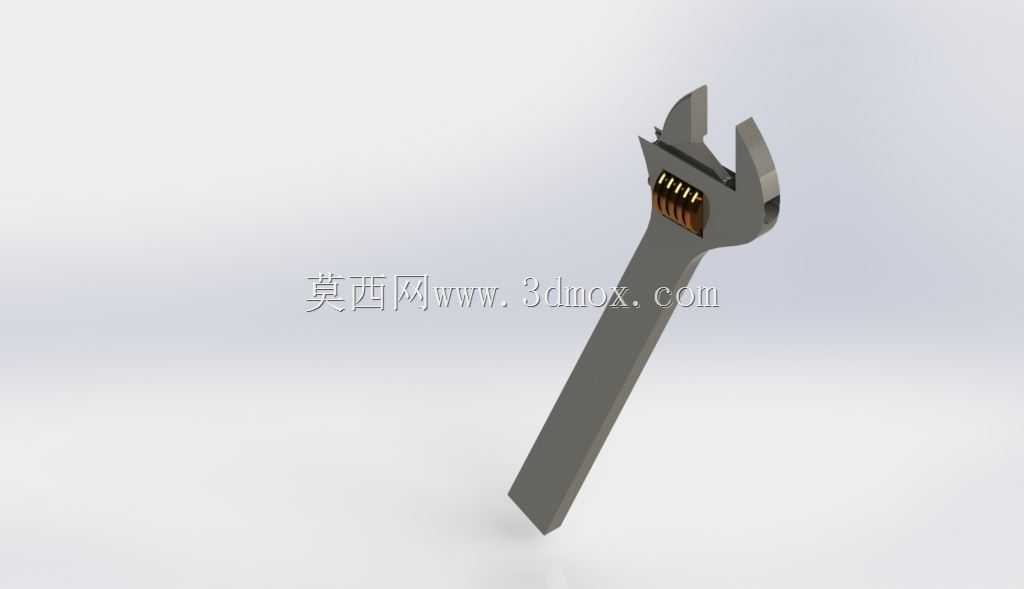

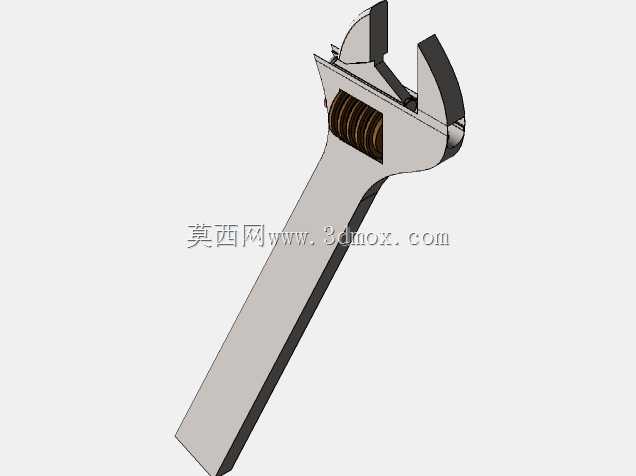

可调开口活动扳手三维结构设计

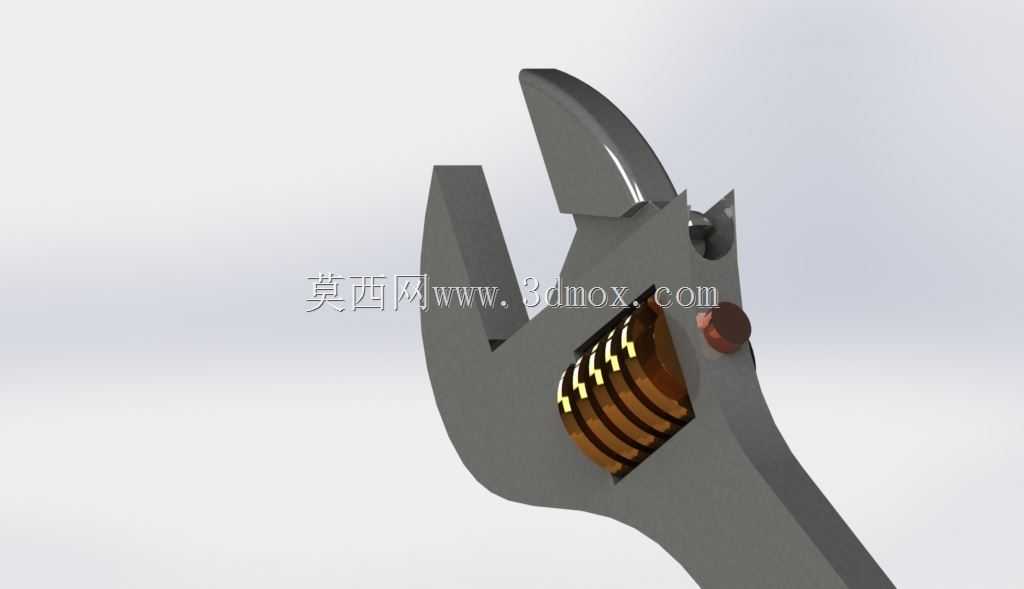

　　在设备运维、机械装配、管线检修等各类现场作业场景里，活动扳手是出现频率最高的手动紧固工具之一，区别于固定开口的呆扳手，它的核心优势就是可通过调节结构适配一定范围内不同规格的外六角、方头紧固件，不用携带多把固定尺寸扳手就能完成多数常规紧固、拆卸作业，大幅降低现场工具携带负担。从结构设计逻辑来看，这款可调活动扳手的核心组成分为固定钳体、活动钳口、调节蜗杆、握持手柄几个部分，固定钳体和手柄为一体化结构，保证整体受力时的结构强度，活动钳口嵌在固定钳体的导向槽内，和调节蜗杆的齿槽啮合，转动蜗杆时就能带动活动钳口沿导向槽平稳平移，实现开口尺寸的连续调节，这种蜗轮蜗杆式的调节结构经过多年工业场景验证，调节精度可控，锁紧后钳口不会出现松脱移位，能承受紧固作业时的大扭矩载荷。

　　设计过程中首先要考虑的是钳口的受力边界，固定钳口和活动钳口的咬合面做了平行度公差约束，保证夹持紧固件时两个面能完全贴合，不会出现点接触导致的紧固件棱角磨损、扳手打滑问题，钳口的夹持面加工有细密的防滑齿纹，增大和紧固件接触面的摩擦力，即使手上沾有油污、作业面存在少量锈蚀，也能保证夹持稳定性，避免施力过程中滑脱造成安全隐患。调节蜗杆的安装位置设置在钳头靠近手柄的一侧，刚好符合人手操作习惯，作业时拇指不用离开手柄太远就能快速拨动蜗杆调整开口大小，蜗杆的齿距经过匹配设计，每转动一圈对应的钳口移动距离控制在合理范围，既不会因为调节速度太慢影响作业效率，也不会因为齿距过大导致微调精度不足，无法精准卡紧小尺寸紧固件。手柄部分的长度设计经过扭矩匹配，对应扳手的最大开口尺寸，按照常规人手施力的力矩计算，保证在最大开口夹持对应规格紧固件时，普通人正常施力就能达到标准紧固扭矩要求，同时不会因为手柄过长导致施力过载，拧断螺栓或者损坏扳手结构。手柄的外形做了贴合人手握持的弧度处理，表面没有尖锐棱角，长时间握持施力也不会出现硌手的问题，整体结构的壁厚分布经过受力仿真优化，钳头受力最大的位置做了局部加厚处理，手柄部分在保证强度的前提下适当控制壁厚，减轻整体重量，降低长时间携带、作业的体力消耗。

　　从安装和使用边界来看，这款活动扳手的开口调节范围覆盖了日常运维最常用的紧固件尺寸区间，不管是设备装配时的小规格螺栓紧固，还是管线检修时的大尺寸螺母拆卸，都能通过调节开口尺寸适配，钳头的整体厚度控制在较薄的水平，即使是设备内部空间局促、紧固件周围间隙较小的位置，也能顺利伸入完成作业，不会因为钳头过厚被周边零部件干涉。在实际使用场景中，不管是生产车间的设备日常维保、水电作业的管线接头拆装，还是家用场景的五金维修、户外应急抢修，这种可调式活动扳手都能适配多数作业需求，相比成套的固定扳手，它的通用性更强，单把工具就能覆盖十几种规格的紧固件作业需求，是工具配置里必不可少的基础品类。

　　建模过程中对各个活动部件的配合间隙做了精准还原，活动钳口和导向槽之间的滑动配合间隙控制在合理范围，既保证钳口滑动顺畅无卡滞，又不会因为间隙过大导致夹持时出现旷量，调节蜗杆和钳口齿槽的啮合间隙也做了约束，转动调节时没有虚位，调整到目标尺寸后能牢牢锁止，不会因为施力时的震动导致钳口移位。钳头部分的开口角度做了优化，固定钳口和活动钳口的夹持面和手柄中心线呈15度夹角，这个角度是经过长期作业验证的最优角度，在平面上作业时可以通过翻转扳手实现快速连续拧动，不用每次调整都把扳手从紧固件上完全取下，大幅提升连续作业的效率。整体结构没有多余的复杂零件，所有部件都采用常规五金加工工艺就能实现量产，零部件的互换性强，后期如果出现蜗杆磨损、钳口齿纹磨平的问题，单独更换对应零件就能继续使用，降低工具的全生命周期使用成本。
