多规格H型钢梁构件三维结构设计

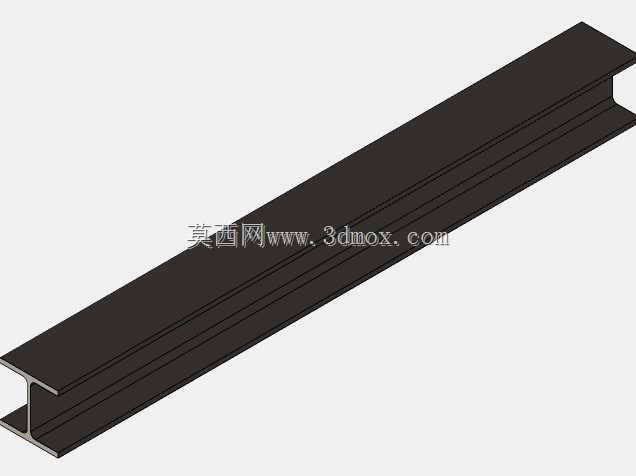

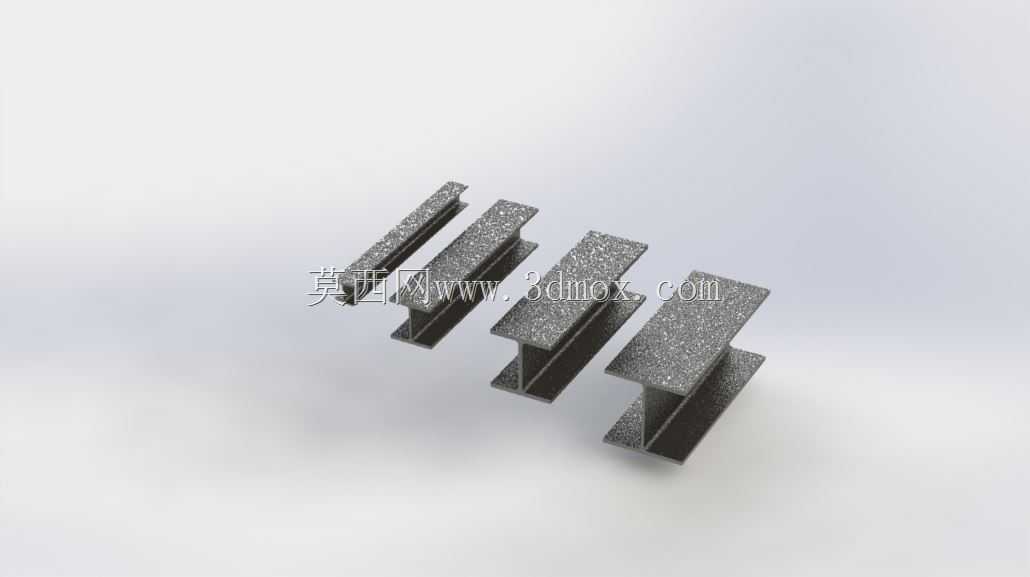

　　本次呈现的H型钢梁构件，是钢结构工程领域应用极广的基础受力型材，日常在工业厂房主体承重框架、大跨度场馆屋面檩条支撑、重型设备安装基座承重梁、桥梁临时施工便梁、高层钢结构建筑的梁柱连接节点等场景中，都能见到这类构件的身影。不同于等截面标准工字钢的翼缘设计，该系列H型钢采用了平行翼缘结构，翼缘内外侧无斜度，在与连接板、加劲肋焊接装配时，不需要额外做坡口修磨处理，能大幅降低现场焊接的预处理工作量，同时翼缘的宽厚比经过优化，在承受竖向均布荷载时，翼缘的局部稳定性能更优，不会出现局部屈曲失稳的问题。从设计逻辑来看，这组不同长度规格的H型钢构件，建模时严格遵循型钢截面的受力特性，腹板作为主要承受剪应力的部分，厚度取值匹配对应截面高度的抗剪需求，在大跨度梁的受力场景中，腹板的高厚比控制在规范允许的范围内，不需要额外增设横向加劲肋就能满足抗剪要求，减少了现场加工的工序。翼缘部分主要承担弯曲正应力，建模时保证了翼缘与腹板的连接圆角过渡，避免应力集中在焊缝位置，在承受动荷载的场景下，比如起重设备的运行梁，这种圆角过渡能有效降低疲劳裂纹产生的概率。

　　在实际工程选型中，这类H型钢的安装边界需要重点关注，单根构件的长度要结合运输限界、现场吊装能力做分段设计，通常单段长度控制在12米以内时，普通货运车辆即可完成运输，现场吊装采用25吨级汽车吊就能满足吊装需求；如果是大跨度需要拼接的场景，拼接位置要避开梁的最大弯矩截面，通常设置在梁跨度的三分之一位置处，拼接节点采用高强螺栓连接或者全熔透焊接，保证拼接位置的强度不低于构件本身的截面强度。在设备基座的应用场景中，H型钢作为承重梁时，需要在梁的上翼缘预设设备安装的螺栓孔，孔位的定位要匹配设备底座的安装尺寸，同时在螺栓孔对应的腹板位置增设横向加劲肋，避免设备运行时的振动导致翼缘局部变形。

　　在钢结构厂房的柱梁连接场景中，H型钢梁的端部需要做铣平处理，与钢柱的连接节点采用刚接设计时，要保证梁的上下翼缘都与柱翼缘做焊接连接，腹板通过连接板用高强螺栓固定，传递梁端的弯矩和剪力；如果是铰接节点，仅需要腹板与柱上的连接板连接即可，释放梁端的弯矩，适用于次梁与主梁的连接场景。建模过程中，对H型钢的截面特性做了精准还原，包括截面惯性矩、截面抵抗矩、回转半径等参数都与实际型材参数一致，在做结构受力仿真分析时，可以直接调用模型的截面参数进行计算，不需要额外重新定义截面属性。不同长度规格的构件，分别对应不同的跨度需求，短规格的构件可用于设备支架的横梁、楼层间的次梁，长规格的构件可用于屋面主梁、大跨度的承重梁。

　　在防腐处理的设计考量上，这类型钢构件在出厂前通常需要做抛丸除锈处理，除锈等级达到Sa2.5级后，喷涂环氧富锌底漆加聚氨酯面漆，在腐蚀环境较强的场景，比如沿海地区的厂房、化工车间的承重结构，还需要额外增加防腐涂层的厚度，或者采用耐候钢材质的H型钢，提升构件的使用寿命。在安装施工环节，H型钢梁的吊装需要采用两点吊装的方式，吊点设置在距离梁端四分之一跨度的位置，避免吊装过程中梁产生过大的侧向变形，吊装就位后需要及时做临时固定，校正梁的垂直度和水平度后，再进行最终的节点固定，防止梁发生侧向失稳。另外，这类H型钢构件在做组合结构设计时，还可以与混凝土楼板组合形成钢-混组合梁，在H型钢的上翼缘焊接抗剪栓钉，与混凝土楼板结合为整体，大幅提升梁的承载能力，降低梁的截面高度，适用于大跨度、重载的建筑楼盖场景。建模时也预留了抗剪栓钉的安装位置参考，在后续的深化设计中，可以根据实际的楼板厚度、荷载大小调整栓钉的间距和规格。
