框架式电机安装固定支撑底座结构

　　在工业传动类设备的机架搭建环节，电机安装底座是衔接动力单元与设备主体机架的核心承载构件，这类框架式底座常见于中小型输送线、小型试验台架、非标自动化单机的动力段布局中，区别于一体式铸造底座的厚重，这种型材拼接式的框架底座更适配小功率电机的轻量化安装需求，尤其适合设备改造、原型机试制阶段的快速搭建场景，不需要开模铸造，仅通过标准型材裁切、钻孔即可完成加工，能大幅缩短非标设备的制作周期。

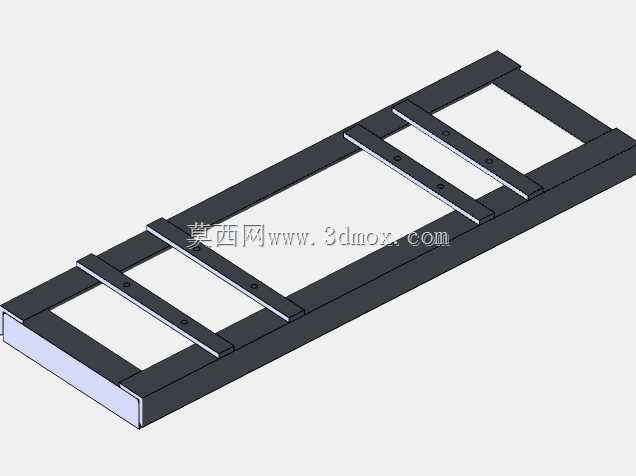

　　从实际功能层面看，这个底座的核心作用是为电机提供稳定的安装基准，同时预留足够的安装操作空间，避免电机本体与下方机架、走线槽产生干涉。整体采用长边框加横向加强肋的框架布局，两根长度650毫米的L型型材作为纵向主承载边框，承担电机运行时的纵向载荷与振动传递，两根长度200毫米的L型型材作为横向端框，连接两根纵向边框形成基础外框，中间设置的横向矩形杆截面尺寸为210毫米×20毫米，作为电机安装面的直接支撑，每根横向支撑件上都预留了M6丝锥安装孔，可直接配合螺栓完成电机的固定，不需要额外焊接螺母，安装时可根据电机的实际安装孔距微调横向支撑件的固定位置，适配不同安装孔距的小功率电机。

　　设计思路上完全围绕轻量化与可调性展开，没有采用整板式的安装面板，而是通过间隔布置的横向支撑条形成镂空框架结构，一方面能大幅降低底座自身重量，减少设备整体的负重，另一方面镂空结构可以为电机散热提供充足的空气流通空间，避免电机底部长期处于密闭空间导致积热，影响电机使用寿命。L型型材的折边结构自带加强属性，不需要额外增加加强筋就能获得足够的抗弯强度，在承受电机静态重量与运行振动时，边框形变量能控制在机械安装允许的公差范围内，保证电机输出轴与传动部件的同轴度不会因为底座变形出现偏差。

　　从安装边界来看，整体底座的外轮廓尺寸由两根650毫米纵向边框与200毫米横向端框决定，安装时需要在设备机架上预留对应长宽的安装平面，底座的L型边框折边处可预留螺栓孔，通过螺栓将整个底座固定在设备机架的主梁上，固定时需要先调整底座的水平度，保证电机安装后输出轴的水平度或垂直度符合传动要求。中间横向支撑件的位置可根据电机实际尺寸调整，支撑件上的M6螺纹孔深度适配常规M6内六角螺栓的拧入深度，能保证电机固定后的连接强度，不会因为电机运行的振动出现螺栓松脱的情况。

　　实际应用中，这类框架式底座还可以根据安装需求拓展附加功能，比如在纵向边框上预留调节长孔，实现电机位置的前后微调，方便传动皮带、链轮的张紧调整，不需要重新打孔就能完成传动间隙的调节；镂空的框架空间也可以方便布置电机的动力线缆、接地线缆，线缆可以直接从框架空隙中穿过，沿着型材边缘走线固定，让设备布线更加规整，避免线缆与电机运动部件、传动部件产生摩擦破损。相比一体式的焊接底座，这种拼接式框架底座的加工精度更容易控制，每根型材都可以通过高精度裁切设备保证长度公差，钻孔时可以借助工装保证孔位的同轴度，组装后整体平面度能满足小功率电机的安装要求，即使后期出现型材变形，也可以单独更换单根型材，不需要整体报废底座，后期维护成本更低。

　　在选型适配时，需要注意核对电机的安装孔距与底座横向支撑的可调范围是否匹配，同时核算电机重量加上运行动载荷后，所选型材的壁厚是否满足抗弯强度要求，避免长期运行后边框出现下弯变形，导致电机轴与传动部件不同心，出现皮带磨损加快、轴承异响等问题。安装时建议在电机与横向支撑面之间添加薄橡胶减震垫，进一步吸收电机运行时的高频振动，降低振动向设备机架的传递，减少设备整体的运行噪音。
