两万美加仑大容量可折叠织物储水罐体

　　这类软体织物储罐在野外作业场景的应用占比极高，尤其是无固定基建的临时作业点位，比如油气勘探的野外营地、应急救灾的临时供水点、野外驻训的补给点位，都需要这类无需硬质基础、可快速展开收纳的储液设备。不同于硬质金属或者塑料储罐，这类织物罐体完全依靠内部充液后的张力成型，空罐状态下可以折叠成很小的体积，单台20000美加仑规格的空罐折叠后仅占用不到1立方米的储运空间，转运时不需要大型吊装设备，两到三名作业人员即可完成装卸，大幅降低偏远区域的物料转运成本。

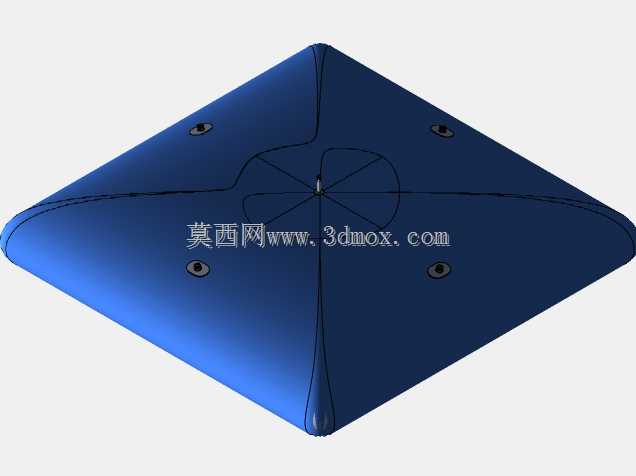

　　从结构设计逻辑来看，这类罐体采用菱形铺展的构型，完全规避了硬质罐体的刚性支撑框架需求，罐身所有受力都通过高强度工业织物的经纬向纤维传递，展开后四个边角自然形成受力锚点，作业时只需要在四个点位做简单的地锚固定，即可避免充液过程中罐体移位。罐顶中心位置设置标准2英寸通径的通风接口，这个接口的尺寸选型是经过多场景验证的，既可以保证充液、排液过程中罐内外气压快速平衡，避免织物层被负压吸瘪或者正压鼓胀破损，也可以通用市面上绝大多数的输水、输油快接接头，不需要额外做转接配件。除了中心通风口，罐顶还均匀分布四个填充/排放两用接口，分别布置在菱形对角线的四个对称位置，不管作业现场的管路从哪个方向接入，都能找到距离最近的接口，减少管路弯折带来的流阻损失，同时多接口设计也支持同时多路充液或者排液，提升大容积罐体的作业效率。

　　在材料选型层面，这类罐体的织物基层一般采用高强度聚酯长丝纤维编织而成，双面涂覆耐油耐水的聚合物涂层，既可以存储常温清水，也可以兼容柴油、汽油等常见的工业燃料，不会出现涂层溶胀、纤维腐蚀的问题。罐体的所有接缝位置都采用高频热合工艺拼接，避免缝线位置出现渗漏隐患，接缝处的拉伸强度不低于母材本身强度的90%，满液状态下可以承受长期的静载荷，不会出现接缝开裂的问题。设计时需要重点考虑满液状态下的形变量，20000美加仑规格的罐体满液后总重量接近76吨，罐身侧壁的织物会在液体静压力作用下自然向外鼓胀，所以建模时不能简单做平面拼接，需要提前根据液体静压力的分布曲线，给侧壁织物预留对应的形变余量，避免充液后局部应力集中导致涂层撕裂。

　　安装边界方面，这类罐体对放置场地的要求远低于硬质储罐，只需要将场地平整，清除尖锐的石块、金属碎屑即可，不需要做混凝土硬化基础，如果场地地面平整度较差，也可以在罐体下方铺设一层土工布做防护，避免地面尖锐物刺破罐底织物。罐体展开后的菱形轮廓对角线长度约10.2米，满液后中心位置高度约1.8米，选型时需要在罐体轮廓外围预留至少0.5米的操作空间，方便人员接驳管路、检查罐体渗漏情况。不同于硬质储罐需要定期做防腐除锈维护，这类织物储罐日常只需要检查表面有没有划伤、涂层有没有破损，空罐收纳时只需要冲洗干净晾干，折叠后存放在阴凉干燥处即可，维护成本极低。

　　这类可折叠织物储罐还有一个很突出的应用优势，就是可以快速转场复用，当一个作业点位的任务结束后，只需要排空罐内残留液体，简单擦拭晾干后即可折叠打包，转运到下一个点位继续使用，整个撤收过程不到两个小时，而同等容积的硬质储罐拆装、转运至少需要两到三天的时间，还需要配套吊装设备，在短期临时作业场景下的适配性远高于传统硬质储液设备。建模过程中需要重点还原罐顶接口的分布位置、罐身充液后的自然鼓胀弧度，以及织物表面因张力产生的自然褶皱，这些细节直接关系到后续结构受力仿真的准确性，如果按照纯刚性罐体的思路做平面建模，仿真得到的应力分布会和实际工况存在很大偏差，无法指导实际的产品选型和场地布置。
