米洛高架桥结构力学分析简化模型

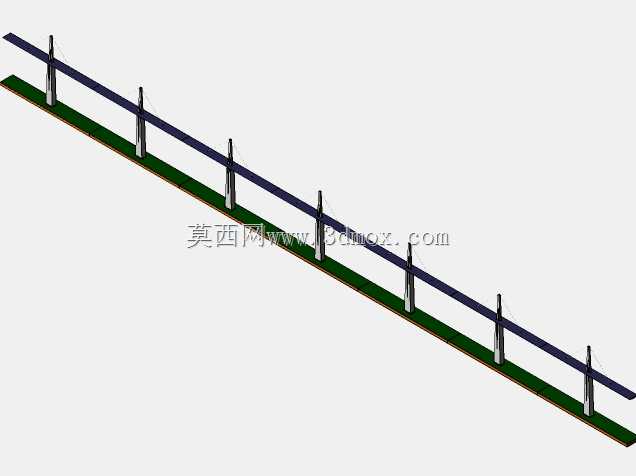

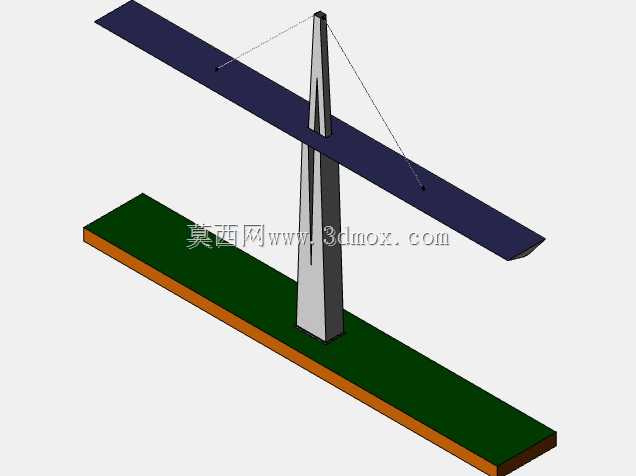

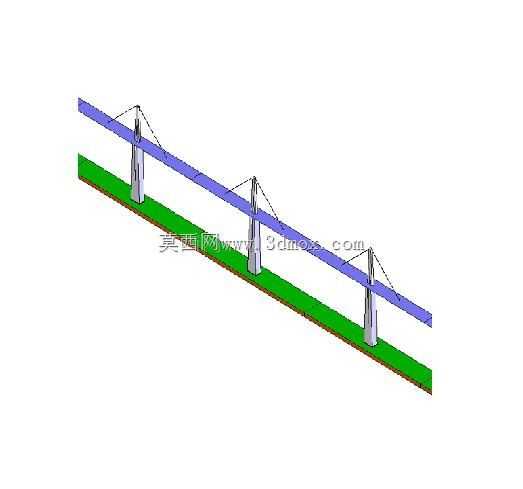

　　该模型为面向固体力学教学与结构受力分析搭建的多塔斜拉桥简化结构，核心用于固体系统多力耦合作用下的受力特性研究，可直观呈现2至3个集中力或分布力作用下，桥梁各组成构件的应力传递路径与变形响应规律。从结构组成来看，模型还原了斜拉桥的核心受力单元：沿桥跨纵向等距布置的四座桥塔为主要竖向承重构件，塔底与下部基础承托结构刚性连接，保证竖向荷载的有效传递；桥塔上部伸出的斜拉索呈扇形布置，上端锚固于桥塔顶部索鞍位置，下端与主梁节段逐点连接，将主梁承受的竖向荷载通过斜拉索的拉力传递至桥塔，再由桥塔传导至下部基础；主梁采用等截面简化梁体结构，沿纵向贯通全桥，直接承受上部传递的竖向荷载，同时通过斜拉索的多点拉结控制主梁的竖向挠度；下部绿色承托结构模拟桥梁的地基与下部承台，为整个上部结构提供稳定的约束边界，避免分析过程中出现整体刚体位移。

　　在实际教学与研究场景中，该模型可直接导入结构力学仿真模块，通过在主梁不同位置施加竖向集中荷载、水平风荷载或温度荷载，观测桥塔的弯矩分布、斜拉索的拉力变化、主梁的挠度曲线以及各节点的应力集中情况，帮助学习者理解斜拉桥的受力体系：斜拉索的受拉特性、桥塔的压弯复合受力状态、主梁的弯剪耦合受力特点，以及多塔结构在荷载作用下的内力重分布规律。设计过程中对实际桥梁的非受力构件做了合理简化，省略了桥面铺装、护栏、附属管线等不参与主体受力的结构，仅保留核心传力构件，既保证了受力分析的准确性，又降低了模型的复杂度，提升仿真计算的效率。

　　模型的各构件连接边界完全符合工程实际约束：斜拉索与桥塔、主梁的连接采用铰支约束，模拟实际索结构的铰接特性，允许连接节点存在微小转动；桥塔与下部承台采用固定端约束，模拟实际桥梁基础的嵌固效果；主梁两端设置简支约束，还原桥梁伸缩缝位置的边界特性，避免多余约束导致的应力计算失真。从安装与使用边界来看，该模型为参数化可编辑结构，各桥塔高度、斜拉索角度、主梁截面尺寸均可根据分析需求调整，可拓展用于不同跨径、不同塔数的斜拉桥受力对比分析；模型整体坐标系沿桥跨纵向为X轴，桥塔竖向为Y轴，横向为Z轴，所有构件的定位基准与工程制图坐标系完全一致，方便使用者直接提取各节点坐标、构件截面参数用于力学公式计算。

　　在结构设计的细节处理上，斜拉索采用线单元模拟，仅传递轴向拉力，不承受弯矩与剪力，完全符合实际拉索的受力特性；桥塔与主梁采用实体单元建模，可准确呈现构件在压弯作用下的截面应力分布，尤其是塔梁固结位置、索梁锚固位置的应力集中现象，可通过网格局部加密实现高精度的应力计算。该模型不仅可用于高校固体力学、桥梁工程课程的教学演示，也可作为初级结构工程师理解斜拉桥受力体系的入门练习模型，通过调整荷载位置、索力大小、构件刚度等参数，直观掌握结构参数变化对整体受力性能的影响规律，避免纯理论学习的抽象感。
