双齿轮联动指尖把玩机械结构

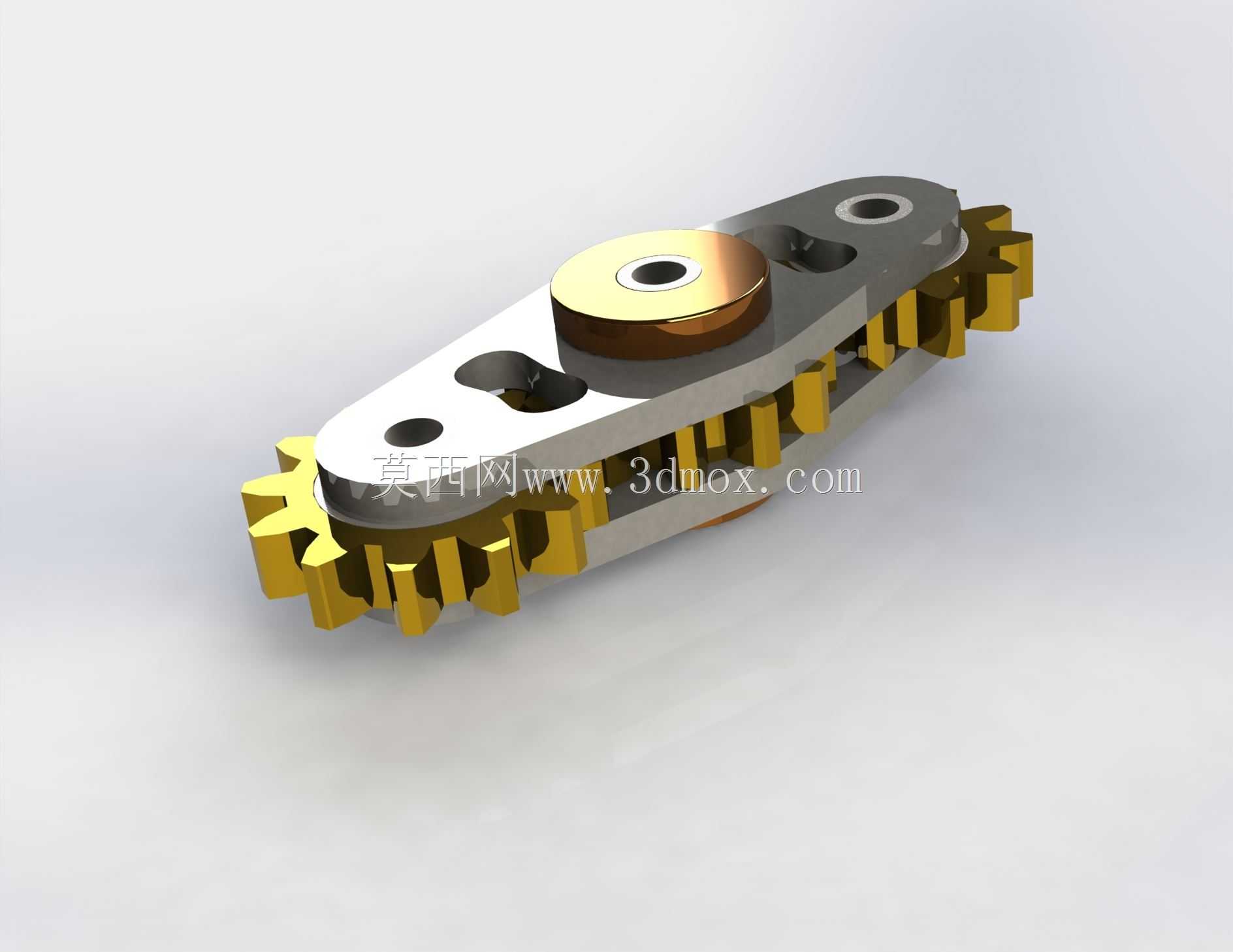

　　这款双齿轮联动的指尖把玩结构，核心采用平行轴外啮合齿轮传动方案，两个同模数圆柱直齿轮分别布置在长圆形安装板的两端，通过中间的同轴压合轴系实现相对转动，手指拨动任意一个齿轮即可带动另一侧齿轮同步反向旋转，转动过程中齿轮啮合侧隙控制在0.02mm以内，既不会出现卡滞也不会有过大旷量，转动顺滑度可满足长时间指尖把玩的需求。从实际应用场景来看，这类紧凑齿轮传动结构除了作为休闲把玩的指尖物件，其核心的平行轴小模数齿轮传动逻辑，可直接迁移到小型精密传动场景中，比如微型教具的传动演示模块、小型桌面摆件的动力传递单元、便携机械玩具的核心传动组，甚至可以作为小空间内两平行轴反向传动的参考结构，用于验证小模数齿轮在紧凑安装空间下的啮合可行性。

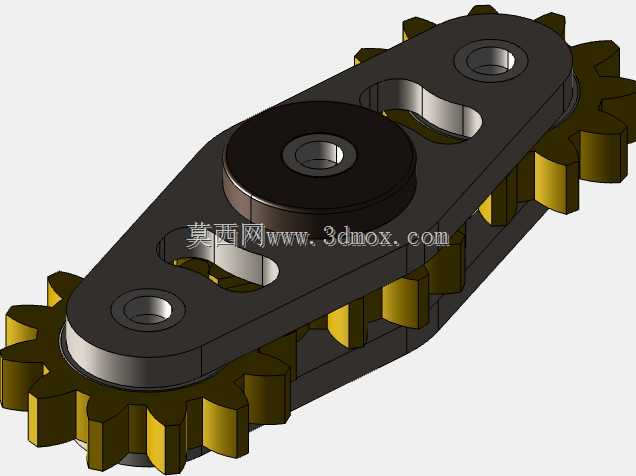

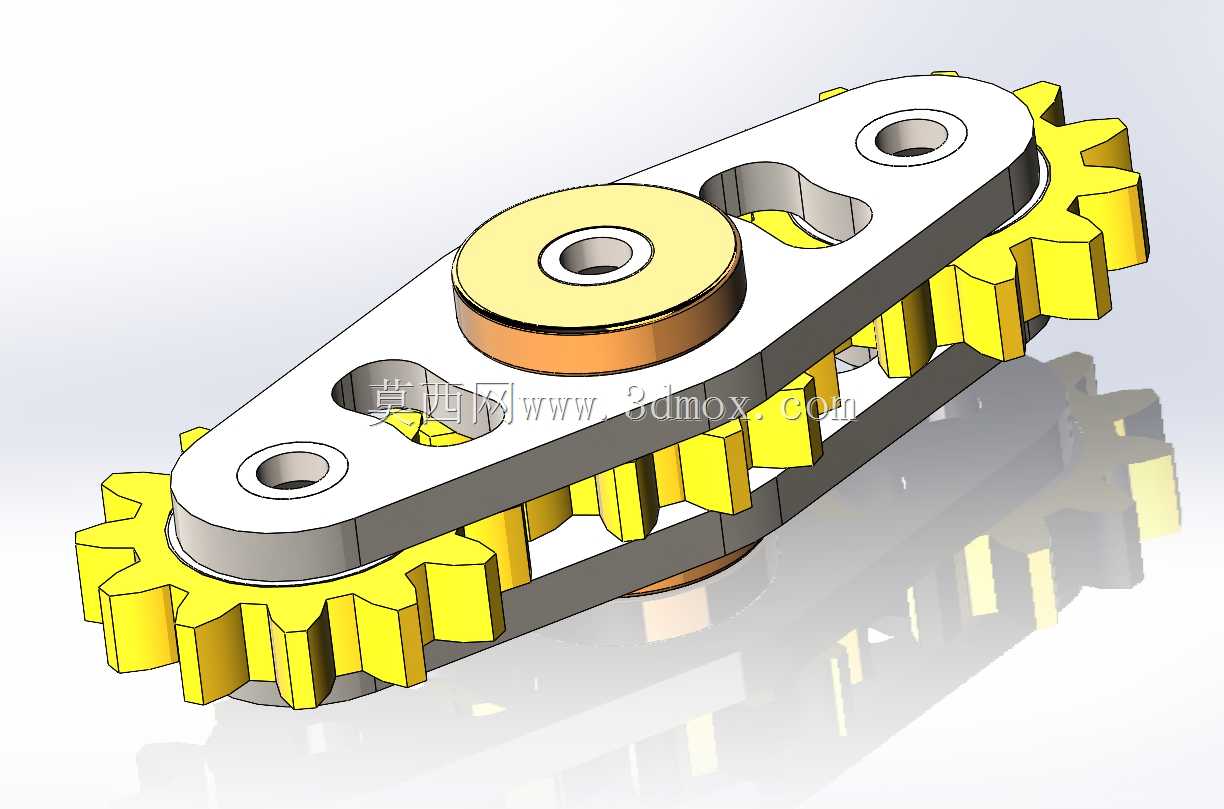

　　结构设计上，安装板采用上下两层对称布局，两层板之间预留刚好容纳齿轮齿宽的间隙，通过两端的定位孔实现板件的同轴定位，避免装配后出现齿轮偏斜导致的啮合卡滞；中间的转轴采用台阶轴设计，轴肩分别顶住上下安装板的内侧面和齿轮的端面，既限制了齿轮的轴向窜动，也保证了两层板之间的间距精度，装配时不需要额外调整间隙，直接压合即可达到设计要求。齿轮参数选用模数0.8、压力角20°的标准直齿，齿数根据安装板两端的中心距匹配，保证标准中心距下的无侧隙啮合（实际预留微小运转间隙），齿顶圆、齿根圆都做了微小倒角处理，既避免锐边划手，也能在装配时起到导向作用，降低装配难度。外形尺寸上，整体结构长度控制在80mm以内，宽度在30mm左右，厚度不超过12mm，单手握持时刚好可以用拇指和食指捏住中间的转轴位置，中指拨动任意一侧的齿轮即可实现持续转动，安装边界上，两端的安装孔为标准通孔，既可以作为把玩时的手指避让位，也可以作为扩展安装孔，外接其他结构件拓展功能，比如加装配重块提升转动惯量延长转动时间，或者外接外壳做成封闭的传动展示盒。

　　从结构设计的细节来看，中间转轴的端部做了圆弧收边处理，和手指接触的位置没有尖锐棱角，长时间把玩也不会出现硌手的问题；齿轮和安装板之间预留了0.1mm的轴向间隙，避免转动时出现端面摩擦，降低转动阻力，同时齿轮的齿面做了光滑处理，啮合时的摩擦阻力极小，单次拨动后的空转时间可以满足把玩的手感需求。这类紧凑齿轮结构的设计思路，核心是在极小的空间内实现稳定的平行轴传动，通过对称式的板件布局简化装配流程，用标准齿轮参数降低加工难度，不管是3D打印打样还是小批量机加工都能快速实现，对于刚接触齿轮传动设计的从业者来说，也可以作为入门级的传动结构验证案例，通过实物模型直观观察外啮合齿轮的传动比、转向关系、啮合间隙对传动顺滑度的影响，理解小空间内传动结构的布局逻辑，掌握轴系定位、板件支撑的基础设计方法。

　　在实际的小型精密设备设计中，这类小模数平行轴齿轮组的应用非常广泛，比如小型计时器的传动模块、手持迷你风扇的齿轮减速组、精密旋钮的阻尼传动结构，都需要在紧凑空间内实现稳定的齿轮传动，这款结构的板件支撑式布局、台阶轴轴向定位方案、啮合间隙控制方法，都可以直接参考复用，只需要根据实际传动比需求调整齿轮齿数、根据负载需求调整轴径和板件厚度，就能快速适配不同的小型传动场景。
