直列四缸曲柄活塞传动机构结构展示

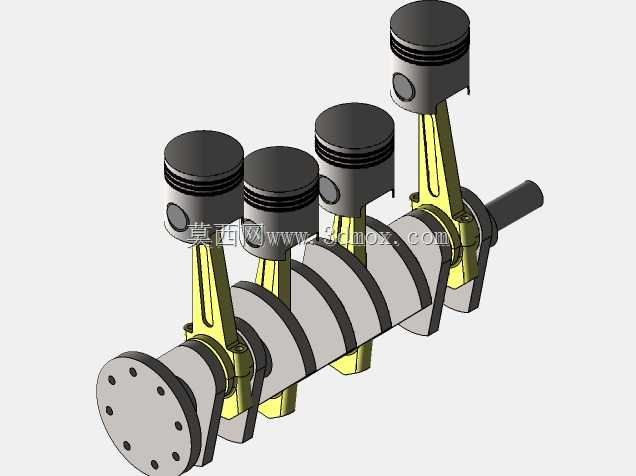

　　这套往复式活塞曲柄传动结构，是内燃机核心动力转换单元的典型构型，日常在乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同原理的结构应用，核心作用是把活塞往复直线运动的能量，通过连杆传递给曲轴转化为旋转扭矩输出，是热机动力输出链路里最核心的运动转换部件。从结构设计逻辑来看，这套模型还原了直列四缸的经典排布，四个活塞沿曲轴轴向等距布置，相邻缸的曲柄销错开180度相位，能够保证四个活塞交替做功，抵消一阶往复惯性力，让整机运转的平顺性达到较好的水平，避免出现过大的振动传递到机体安装位。

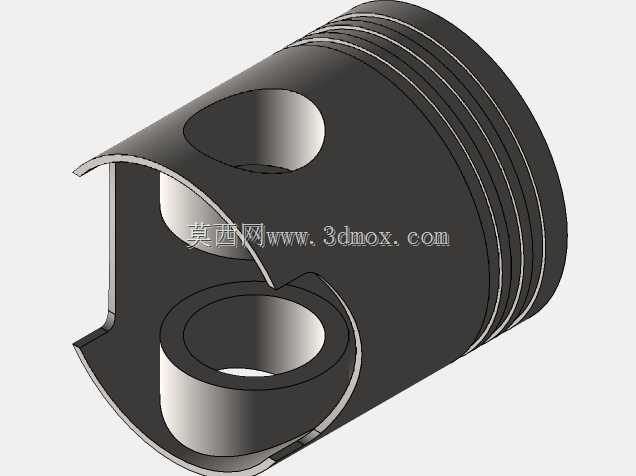

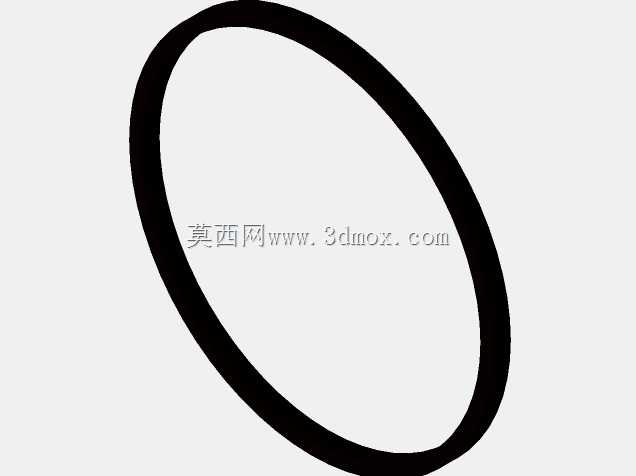

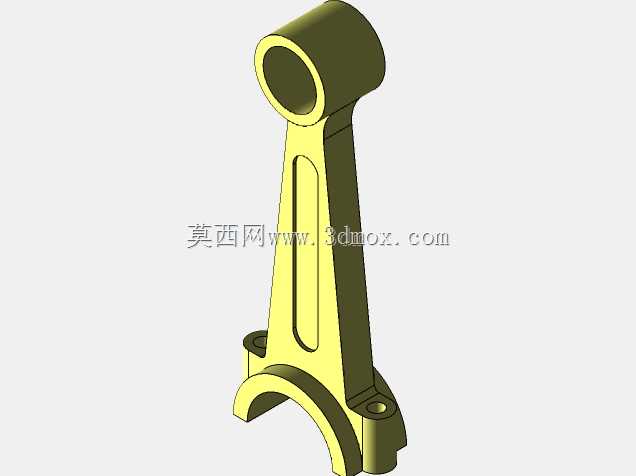

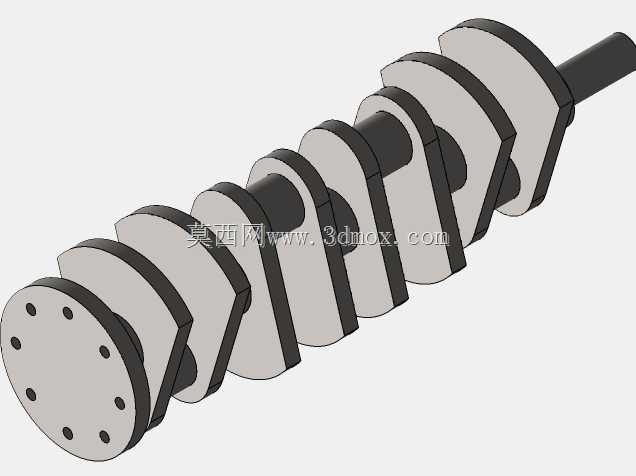

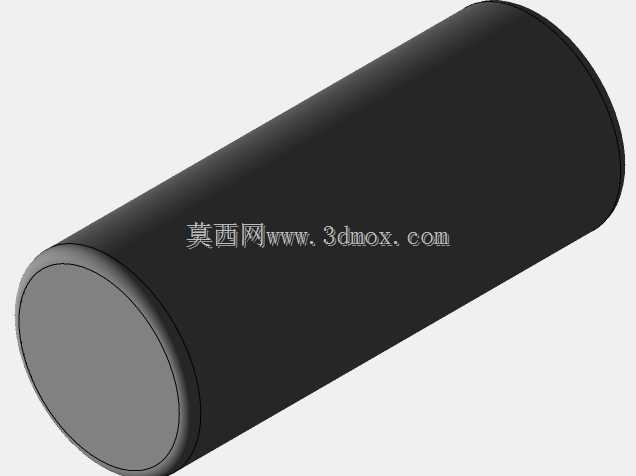

　　活塞部分采用了典型的内燃机活塞构型，顶部为平顶设计，环带位置预留了气环、油环的安装槽位，活塞销座位于活塞裙部两侧，通过浮动活塞销与连杆小头端连接，连杆采用工字型截面设计，在保证结构强度、抗交变载荷能力的前提下尽可能降低往复运动件的质量，减少高转速下的惯性力负载。曲轴部分采用整体式锻造结构的建模还原，四个曲柄销与五个主轴颈过渡位置都做了圆角处理，避免应力集中导致的曲轴断裂风险，曲轴输出端预留了法兰连接结构，可直接对接飞轮或者动力输出联轴器，自由端预留了带轮安装位，可驱动配气机构、冷却水泵、机油泵等附属部件。

　　从安装边界来看，这套结构的轴向尺寸适配小排量直列四缸动力单元的机舱布局，主轴颈的中心高与常规乘用车发动机缸体的主轴承座安装位匹配，活塞行程与缸径的比例符合高转速民用动力的设计区间，活塞在上止点位置时，顶部与缸体火力岸的间隙预留了合理的压缩比设计空间，不会出现活塞碰撞气门或者缸盖的干涉问题。建模过程中对运动副的配合间隙做了符合工程实际的还原，活塞与缸壁之间预留了合适的配缸间隙，连杆大头与曲柄销之间、主轴颈与主轴承座之间都预留了轴承安装的空间，能够直接用于运动仿真验证，观察不同曲轴转角下活塞的位置变化、连杆的摆动角度，验证运动过程中是否存在部件干涉。

　　在实际工程应用中，这类结构的设计需要反复校核曲柄连杆比，比值过大则会导致活塞侧压力增大，加剧缸壁磨损，比值过小则会导致曲轴整体长度增加，整机结构笨重，这套结构的连杆长度与曲柄半径的比值取了民用动力常用的区间值，兼顾了结构紧凑性与运转可靠性。另外活塞裙部做了微变型的型线设计还原，考虑到热态下活塞的膨胀变形，避免冷态间隙过大出现敲缸，热态间隙过小出现拉缸问题。曲轴的平衡块布局也做了对应设计，每个曲柄臂对面都设置了平衡重，用来平衡旋转惯性力与部分往复惯性力，降低主轴承的负载，延长轴承的使用寿命。这套模型可用于动力结构的教学演示、新机型开发初期的结构布局验证，也可作为相关传动结构设计的参考蓝本，帮助设计人员快速理解直列多缸活塞曲柄机构的运动逻辑与装配关系，在做同类结构设计时，可直接参考其相位排布、部件截面选型、安装位预留的设计思路，减少前期方案验证的重复工作量。
