重载固定式手推车支撑滚轮结构设计

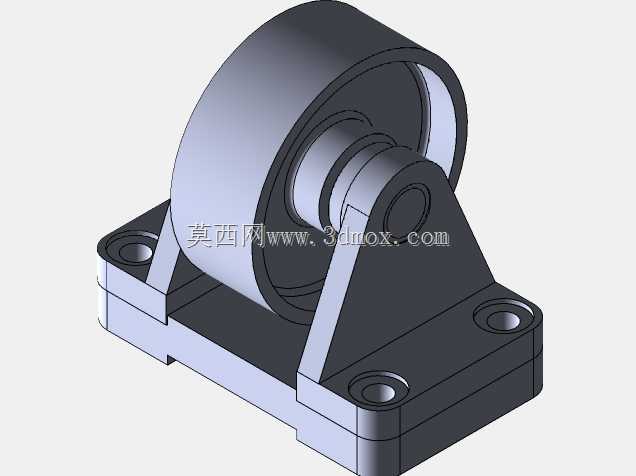

　　在车间物料转运、仓储短途配送、轻型工装移动工位的场景里，这类带固定安装座的滚轮是手推车、移动料架、可移设备基座的核心行走承载部件，区别于万向转向轮，这款定向滚轮主要用于设备直行段的承载支撑，搭配同规格万向轮使用时，能保证重载状态下的行走直线性，避免推行过程中出现跑偏、侧滑的问题。从结构设计逻辑来看，这款滚轮采用了分体式装配思路，轮体部分为中空筒状结构，内部预留了轴承安装位，可直接嵌入标准深沟球轴承，轮轴穿过两侧支架的安装孔后做轴向限位，避免轮体运转过程中出现轴向窜动，这种设计能大幅降低轮体转动时的摩擦阻力，即使承载额定重量，推行时也不会出现卡滞、异响的问题。

　　两侧的支撑支架采用三角加强筋结构，从安装底板直接延伸至轮轴安装座位置，筋板与底板、轴座的连接处做了圆角过渡，避免应力集中导致的支架断裂问题，安装底板为矩形平板结构，四个角位置设置了沉头安装孔，安装时可直接通过内六角螺栓将滚轮组件固定在车架底部，沉孔设计能保证螺栓头不突出底板平面，避免安装后出现间隙、固定不稳的情况。从安装边界来看，这款滚轮的安装底板孔位间距适配常规轻型手推车的底部梁架尺寸，轮体直径适配100-150mm级别的重载滚轮规格，整体安装高度处于常规手推车的离地间隙合理区间，不会因为轮体过高导致整车重心偏高，也不会因为轮体过小导致越障能力不足，日常使用中可以轻松越过车间地面的接缝、小型凸起障碍物。

　　轮体的接触面采用了平直圆柱面设计，接触面积大于圆弧面脚轮，单位面积承压更小，在环氧地坪、水泥地面上推行时，不会对地面造成压痕损伤，同时宽接触面的设计也能提升轮体的耐磨性能，延长使用寿命。设计过程中需要重点关注支架的焊接或者一体成型的强度，尤其是筋板与轴座的连接位置，需要保证满载状态下的抗冲击性能，毕竟手推车在使用过程中难免会遇到磕碰、过坎的冲击载荷，如果连接位置强度不足，很容易出现支架开裂、轮轴脱落的问题。另外轮体内部的轴承安装位需要做同轴度公差约束，两侧支架的轴孔也要保证同轴度，否则装配后轮体转动会出现别劲的情况，不仅会增大推行阻力，还会加速轴承的磨损，缩短整体部件的使用寿命。

　　这类定向滚轮通常布置在手推车的固定端，也就是靠近推手的对侧，两个定向轮配合前端两个万向轮，既可以保证直行时的稳定性，转向时也能通过万向轮的灵活转动实现小半径转向，适配车间内狭窄通道的转运需求。和市面上常见的冲压支架滚轮相比，这款一体成型的加厚支架结构承载能力更强，适合承载重量在200-500kg区间的物料转运场景，比如车间内的工装夹具转运、半成品工件配送、仓储料箱的短距离移动，都可以选用这类结构的滚轮组件。在建模过程中，需要重点还原轮体与支架的装配间隙，预留轴承的安装公差，安装孔的沉头深度也要匹配对应规格的内六角螺栓尺寸，避免实际装配时出现螺栓无法沉头、固定不牢的问题，同时轮体与支架侧面的间隙也要控制在合理范围，既不能间隙过小导致轮体转动时摩擦支架，也不能间隙过大导致轮体出现轴向窜动，影响运行稳定性。
