外六角M8螺纹紧固件结构设计

　　在各类机械装配场景里，这类M8规格的外六角螺纹紧固件是出现频率极高的基础连接元件，小到民用家电的壳体拼接、工业流水线的小型工装夹具固定，大到液压阀组的阀块拼接、仪器仪表的壳体安装，都能见到它的应用身影。不同于大规格的高强度螺栓多用于重型设备的承重连接，M8规格的紧固件适配的是中低载荷的紧固场景，比如减压阀这类流体控制元件的端盖固定、小型气动元件的组件拼接，它的拧紧力矩区间适配常规手动扳手或者电动定扭工具的输出范围，现场装配时不需要搭配重型安装工具，普通运维人员就能完成装拆操作。

　　从结构设计逻辑来看，这个外六角螺栓的头部采用标准六方外形，对边尺寸严格遵循普通螺纹紧固件的外形公差要求，不管是使用开口扳手、套筒还是梅花扳手，都能实现可靠的咬合，不会出现打滑拧圆角的问题，头部和螺杆衔接的位置做了过渡圆角处理，避免热处理或者拧紧受力时出现应力集中导致的头部断裂风险。螺杆部分的螺纹采用普通粗牙设计，螺距匹配M8规格的通用标准，牙型角60度，螺纹的大径、中径、小径公差都控制在通用装配要求的范围内，和同规格的螺母、预制螺纹孔配合时，能实现顺畅旋入，不需要额外修磨螺纹，螺纹收尾处的退刀结构做了优化，不会出现尾牙乱牙的问题，保证螺纹能完全旋合到设计的有效深度。

　　实际选型使用时，需要重点关注它的安装边界尺寸：螺杆的有效螺纹长度要根据被连接件的总厚度来选定，要保证拧紧后螺纹露出螺母2-3个牙距，既不能因为螺杆过短导致螺纹旋合长度不足影响连接强度，也不能因为螺杆过长导致端部顶到其他内部零件造成干涉。头部的高度尺寸也需要提前核对，当安装位置有沉孔设计时，要保证六方头部能完全沉入沉孔内，不会突出安装平面影响其他部件的装配。安装过程中要注意控制拧紧力矩，M8规格的普通碳钢螺栓如果力矩过大，很容易出现螺纹滑牙或者螺杆拉长断裂的问题，力矩过小则会导致连接预紧力不足，设备运行过程中受振动影响出现松动。

　　建模过程中，螺纹部分的处理要兼顾装配仿真的准确性和文件的轻量化，如果是用于整机装配的干涉检查，可以采用简化的装饰螺纹线来降低模型的面数，提升大装配体的旋转、平移操作流畅度；如果是用于出工程图或者加工工艺仿真，则需要绘制精确的螺纹牙型，保证牙距、牙高的参数和实际加工要求一致，避免后续导出工程图时螺纹标注出现偏差。头部的六方棱角处做了微小的倒角处理，这部分细节不能省略，一方面是实际生产中冷镦成型时自然会形成的工艺倒角，另一方面装配时倒角能起到导向作用，方便扳手快速套入头部，也能避免棱角过于锋利划伤操作人员。

　　这类紧固件在阀类产品上应用时，通常会搭配平垫圈和弹簧垫圈使用，平垫圈用来增大被连接件的接触面积，降低接触面的压应力，避免拧紧时压伤较软的阀件壳体表面；弹簧垫圈则用来提供防松的预紧弹力，在设备受振动、温度变化出现热胀冷缩时，补偿螺纹间隙的变化，防止连接松动。设计选型时还要注意螺栓的长度公差，尤其是当被连接件之间有密封垫片的场景，垫片的压缩量会影响最终的拧紧行程，螺栓长度要预留出垫片被压缩后的余量，保证密封面能被均匀压紧，不会出现泄漏问题。

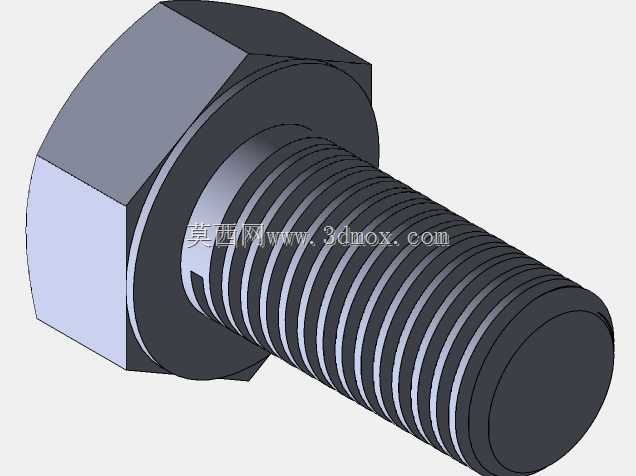

　　从建模的细节还原度来看，这个模型完整还原了外六角螺栓的所有关键结构特征，包括头部的倒角、螺杆与头部的过渡圆角、螺纹的牙型轮廓、端部的倒角结构，不管是用于装配教学演示、设备的虚拟装配仿真，还是作为标准件库的元件调用，都能满足结构设计人员的使用需求，不需要再额外做结构修正就能直接导入装配体中使用。
