双列调心球轴承三维结构设计

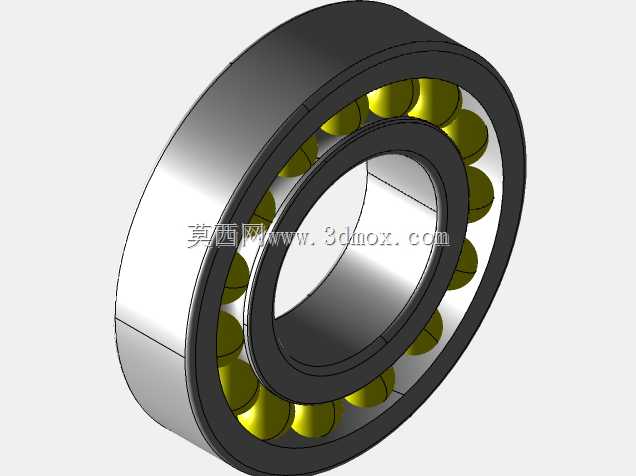

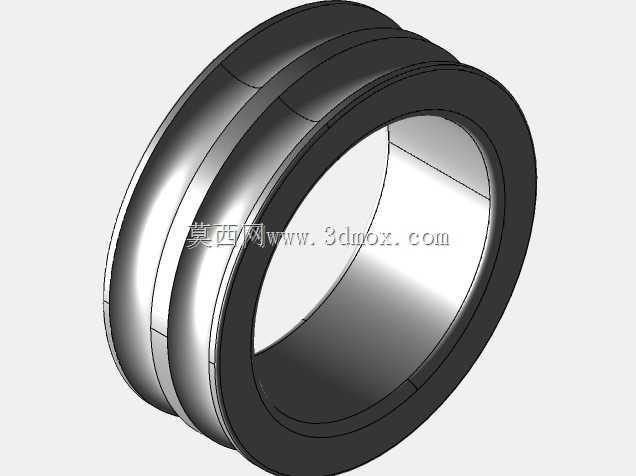

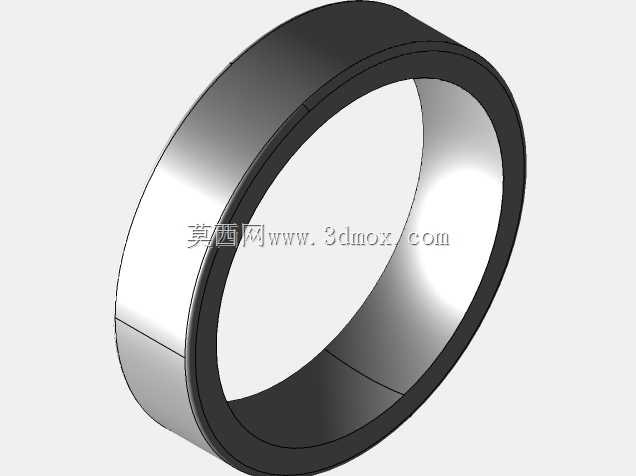

　　在各类存在轴系挠度变形、安装对中误差的旋转传动场景中，调心球轴承始终是支撑端的核心选型之一，这类轴承的设计核心在于通过双列滚动体布局与球面滚道配合，补偿轴系工作过程中产生的角度偏差，避免滚动体与滚道出现边缘接触导致的早期失效。本次呈现的双列球轴承结构，完全围绕实际工况的载荷特性与安装需求完成建模，从结构细节来看，内圈设置有两列曲率匹配的弧形滚道，外圈滚道为内球面结构，球面曲率中心与轴承中心重合，这一结构是实现调心功能的核心，当轴系出现2-3度范围内的偏角时，滚动体可沿球面滚道自适应调整接触位置，保证载荷均匀分布在每一个滚动体上，不会出现局部应力集中。

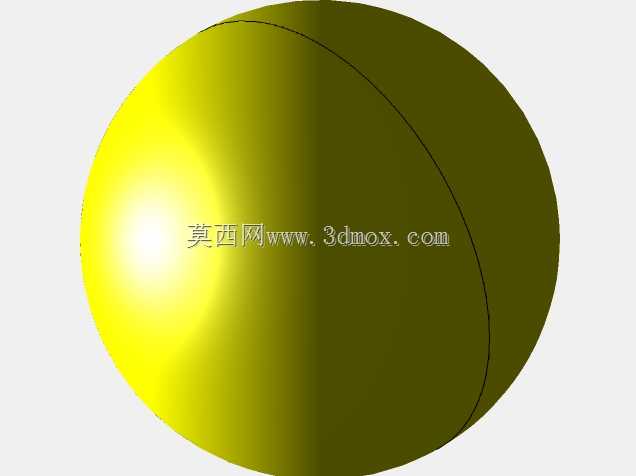

　　从实际应用场景出发，这类轴承常被用在长轴传动、多支点支撑、安装座加工精度受限的设备中，比如农业机械的输送辊道、轻工设备的导辊支撑、中小型减速机的输入输出端、通风设备的风机轴支撑，这些场景普遍存在轴加工挠度、安装座孔位同轴度误差、工作过程中轴受载变形的问题，普通深沟球轴承在这类偏载工况下很容易出现滚道剥落、保持架断裂的问题，而调心结构的球轴承可以很好适配这类工况。建模过程中，滚动体的排布严格按照轴承载荷分布规律设计，两列钢球交错排布，保持架采用浪形冲压结构，兜孔间隙控制在合理范围，既保证钢球运转过程中的灵活度，又避免钢球出现轴向窜动，内圈与轴的配合面按照基孔制公差设计，外圈与座孔的配合按照基轴制公差设计，安装时可根据载荷类型选择过盈量，受循环载荷的配合面选择稍大过盈，受定向载荷的配合面选择过渡配合，方便安装拆卸。

　　外形尺寸与安装边界的设计完全遵循通用轴承的尺寸规范，内径尺寸适配常用的阶梯轴轴径，外径尺寸匹配标准轴承座的安装孔位，宽度尺寸满足支撑跨距的设计要求，内圈两侧的密封槽预留了接触式密封件的安装空间，可根据工况需求加装防尘盖或者橡胶密封圈，防止外界粉尘、水汽进入轴承内部，同时避免润滑脂泄漏。轴承的润滑通道设计也在建模中做了细节体现，内圈与保持架之间预留了足够的储脂空间，运转过程中润滑脂可随着滚动体的转动均匀涂抹在滚道接触面上，形成稳定的弹性流体动压润滑油膜，降低接触表面的摩擦系数，延长轴承的疲劳寿命。

　　从结构设计的细节考量，滚道的曲率系数经过反复校核，内圈滚道曲率半径略大于钢球半径，外圈球面滚道曲率半径与钢球半径的比值控制在合理区间，既保证足够的接触面积降低接触应力，又避免滚动体在滚道内出现过大的滑动摩擦。挡边高度的设计也兼顾了承载能力与安装便利性，内圈挡边高度足够承受一定的轴向载荷，同时不会因为挡边过高导致钢球装配困难，外圈无挡边的设计也让轴承可以承受两个方向的径向载荷与一定的轴向联合载荷，适配更多复杂的载荷工况。在实际选型过程中，工程师可以直接调用该模型完成轴系的装配干涉检查，验证轴承与轴肩、轴承端盖、密封件的配合间隙，提前排查安装过程中可能出现的干涉问题，也可以基于该模型做简化的有限元受力分析，校核额定动载荷、额定静载荷是否满足设备的设计寿命要求，不需要从零开始绘制轴承的每一个细节结构，大幅缩短结构设计阶段的建模周期。
