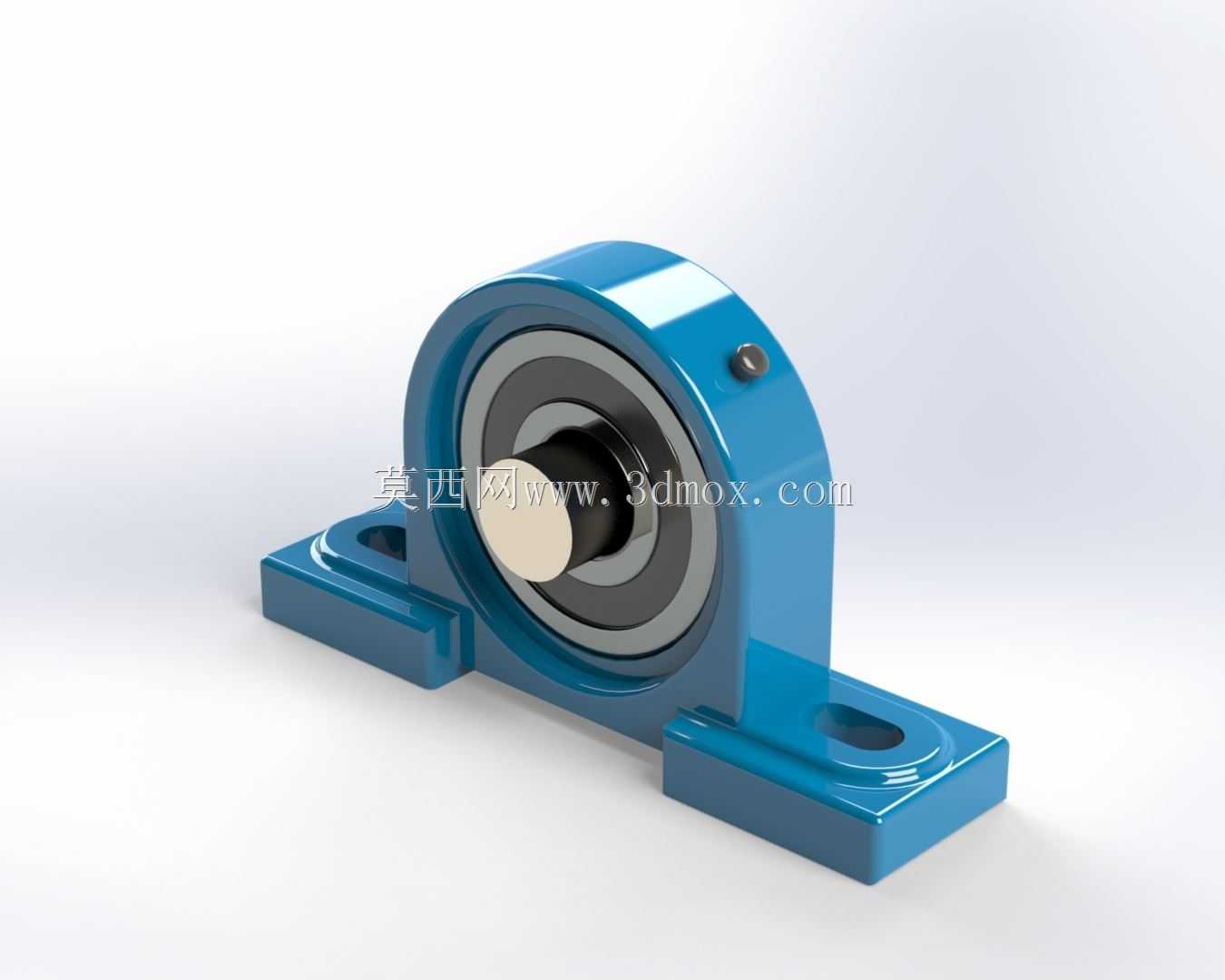

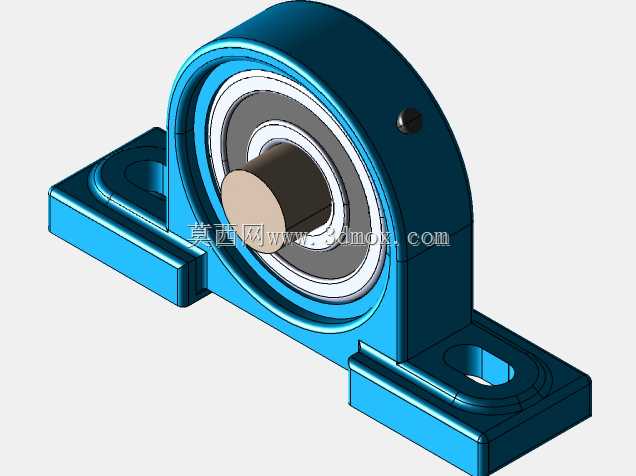

带座外球面立式安装轴承支撑组件

　　在各类轻载到中载的工业传动场景中，这类带立式安装座的外球面轴承组件是极为常见的支撑部件，从食品加工生产线的辊道输送、小型农机的转轴支撑，到普通工业设备的电机输出端配套、纺织机械的导辊固定，都能见到这类部件的应用。不同于分体式轴承与轴承座需要现场配对刮研的繁琐流程，这类集成式的轴承座组件在出厂时已经完成了轴承与座体的配合公差匹配，现场安装时只需要完成座体的基面固定、轴的穿入与顶丝锁紧即可投入使用，大幅降低了现场装配的技术门槛与工时消耗。

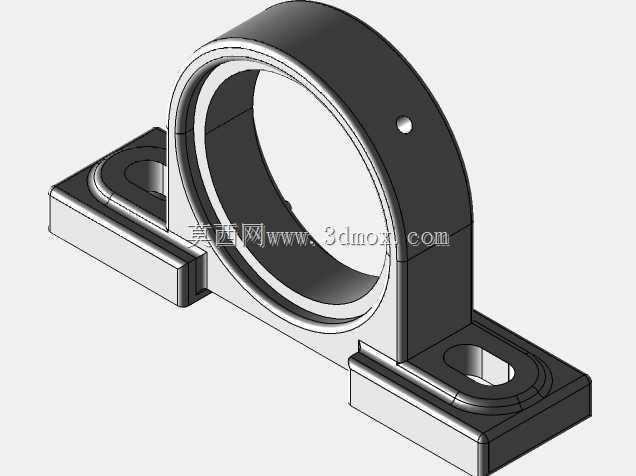

　　从结构设计逻辑来看，该组件的座体采用铸铁一体铸造成型后做机加工处理，底部的两个安装脚设置了长圆形的安装孔，这种孔型设计并非加工误差导致，而是刻意预留了安装位置的调整余量，在现场安装时如果出现轴系的微小同轴度偏差，可以在一定范围内调整座体的固定位置，补偿安装基面的加工误差，避免轴承在运行过程中承受额外的偏载力矩，延长轴承的实际使用寿命。座体的轴承容纳腔采用了与外球面轴承外圈匹配的球面配合结构，这种设计的核心作用是自动补偿轴的挠曲变形与安装角度偏差，当轴在运行过程中出现轻微的弯曲或者两端支撑座存在高度差时，轴承外圈可以在座腔的球面内做微小的角度偏转，不会让滚动体出现卡滞或者局部过载的情况。

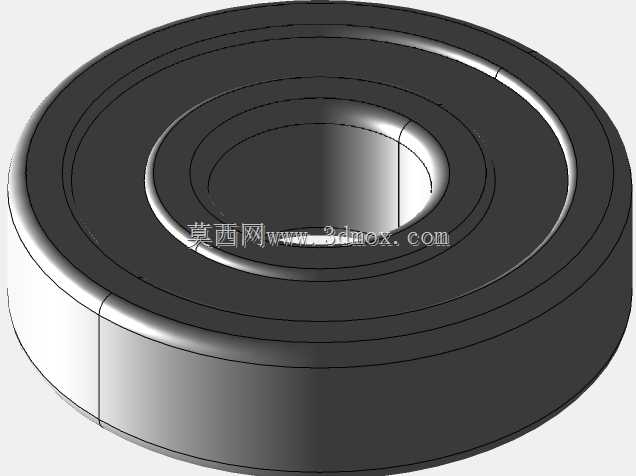

　　轴承部分采用的是带顶丝锁紧的外球面深沟球结构，内圈延伸出座体端面的部分设置了两个对称的紧定螺钉，在轴穿入内圈之后，拧紧两个顶丝即可实现轴承内圈与轴的周向与轴向固定，不需要额外加工轴肩、锁紧螺母等定位结构，对于一些光轴的传动场景适配性极强。轴承两侧自带的密封结构可以有效阻挡外界的粉尘、水汽进入轴承内部的滚道区域，同时防止轴承内部的润滑脂泄漏，在多尘、潮湿的车间环境下也能保持稳定的运行状态，不需要频繁拆解补充润滑。

　　从安装边界尺寸来看，这类轴承座的两个安装孔中心距、座体总高度、轴承内孔直径、轴中心高都有标准化的尺寸系列，在做设备结构设计时，可以直接根据需要支撑的轴径、预期承载能力、安装空间的限制直接选型，不需要重新设计座体结构。座体底部的安装基面需要做平整处理，平面度误差建议控制在0.1mm以内，避免安装时座体出现翘曲，导致轴承内圈与外圈出现偏斜。固定螺栓的强度等级建议不低于8.8级，拧紧时需要按照对角顺序逐步拧紧，避免单侧受力过大导致座体出现微小变形。

　　在实际使用过程中，这类轴承座的承载能力主要由轴承的额定动载荷决定，选型时需要根据轴的转速、径向载荷大小、是否存在轴向冲击载荷来匹配对应规格的组件，不能单纯按照轴径来选型。如果应用在有轴向载荷的场景，需要确认轴承的轴向承载能力是否满足要求，必要时可以在轴端增加轴向定位结构，避免轴出现窜动。日常维护时只需要通过座体上预留的注油嘴定期补充锂基润滑脂即可，不需要拆解轴承座，维护成本极低。

　　不同于重型设备使用的剖分式轴承座，这类一体式立式轴承座更适合转速中等、载荷平稳的传动场景，安装便捷、互换性强的特点让它成为通用机械设备中应用最广泛的支撑部件之一，在做三维建模时，需要重点关注球面配合的公差匹配、安装孔的位置度、轴中心高的尺寸精度，这些参数直接影响后续实际装配的适配性，如果建模时尺寸出现偏差，会导致现场安装时无法与现有轴系、安装基面匹配，影响整个设备的装配进度。
