通用电气喷气发动机轻量化托架设计

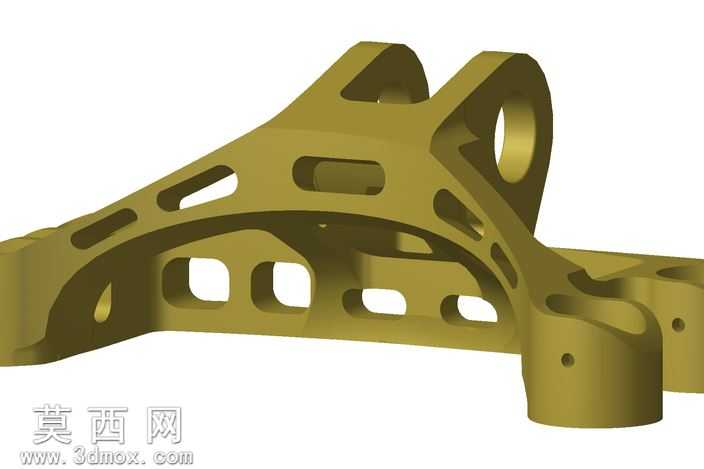

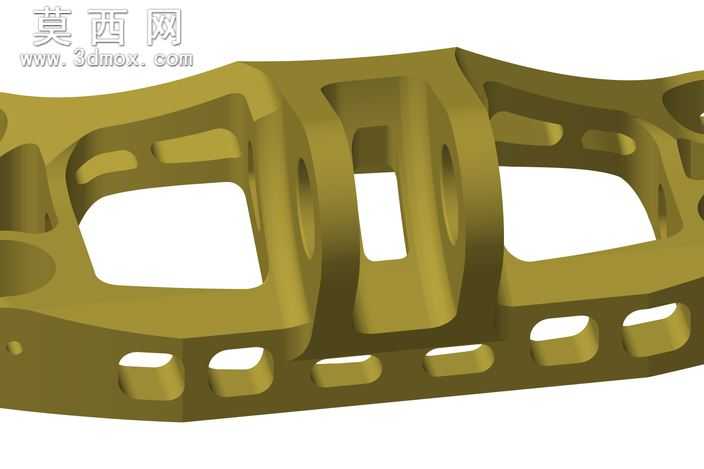

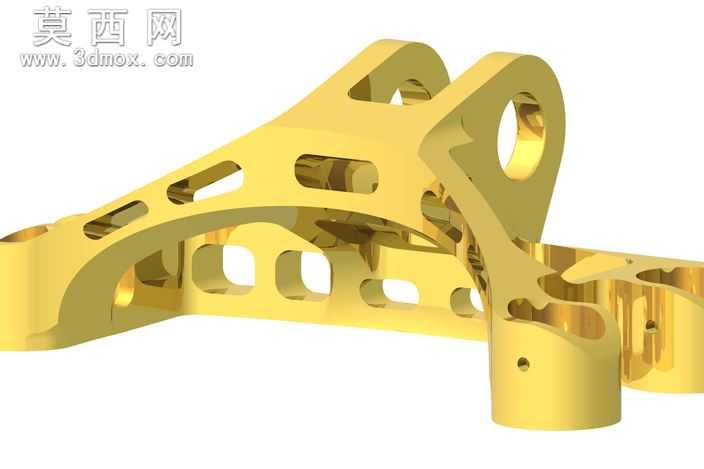

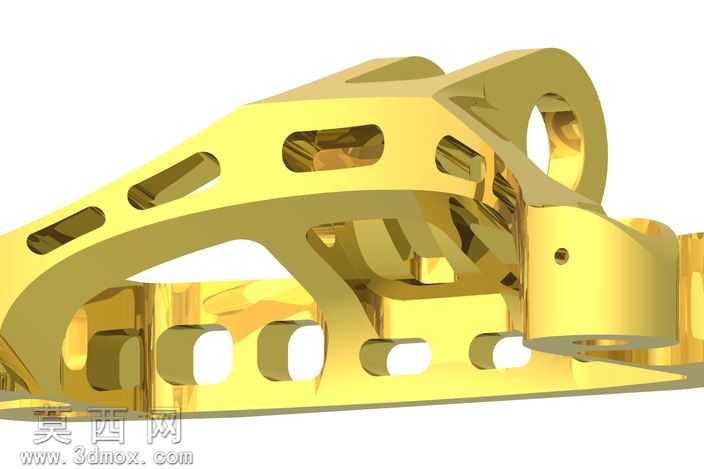

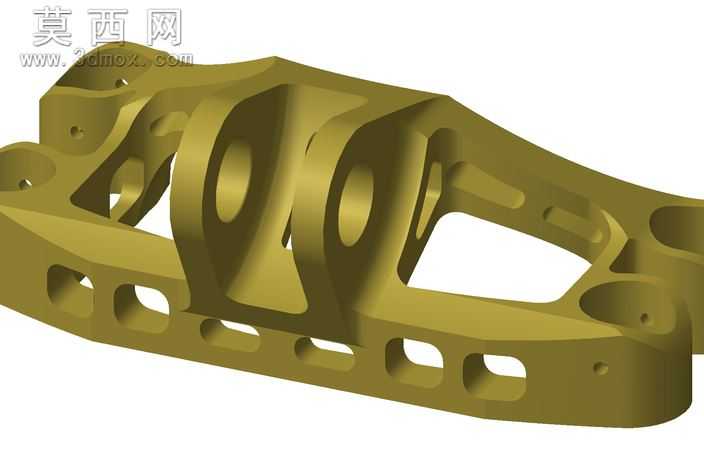

该三维模型为通用电气喷气发动机配套托架，整体采用一体化拓扑优化设计思路，在三维建模阶段就围绕航空构件的核心需求展开，兼顾承载性能与减重目标。建模过程中先梳理托架的核心受力路径，明确发动机安装点位、机身连接点位的载荷传递方向，以此为基础进行结构镂空设计，在非主要受力区域开设大小不一的异形减重孔，既削减了整体构件的冗余重量，又不会破坏主受力梁的结构强度。模型的曲面过渡全部采用顺滑的圆角处理，避免应力集中问题，所有安装孔位的同轴度、安装面的平面度都经过参数化约束，保证后续加工装配的精度。渲染阶段采用金属亮面金色材质，还原航空铝合金经阳极氧化后的质感，光影下可以清晰呈现构件的曲面弧度与镂空结构的层次，每个镂空孔洞的边缘都做了倒角处理，既提升美观度也符合实际加工的工艺要求。托架的主支撑臂采用弧形拱式结构，这种结构可以将发动机工作时产生的振动载荷均匀分散到各个连接点位，降低局部应力过载的风险；端部的铰接孔位预留了足够的衬套安装空间，周边做了加厚处理，适配高频振动工况下的耐磨需求。整个设计没有多余的装饰性结构，所有造型都服务于功能需求，建模时对每个壁厚都做了参数化控制，在满足航空部件强度规范的前提下实现了极致的轻量化效果，镂空区域的排布也兼顾了铸造或3D打印工艺的成型可行性，避免出现难以加工的封闭死角，整体结构紧凑合理，充分体现了航空动力配套构件的设计特点。
