圆管管道安装用可调节千斤顶支撑结构

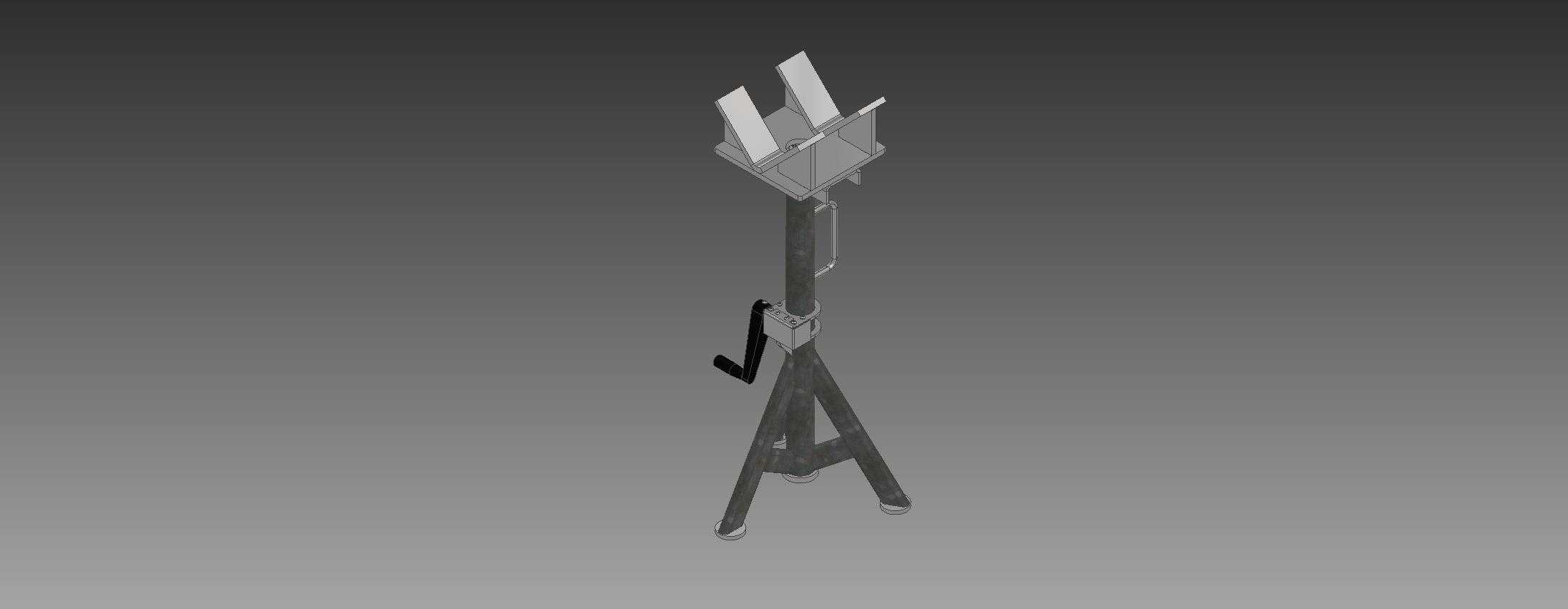

　　在长距离圆管输送管线铺设、工业工艺管道现场安装、大型管廊管道组对作业场景中，临时支撑的高度适配性、支撑稳定性直接决定管道组对焊接的效率与施工精度，传统固定高度的垫墩、木方支撑需要反复堆叠调整，不仅耗时耗力，在大口径重载管道的支撑场景中还容易出现滑移、沉降偏差，无法满足现场施工的精度要求。这款可调节千斤顶支架正是针对这类现场施工痛点开发的专用支撑工装，整体采用三脚架落地式结构，三根支腿呈120°均匀分布，支腿底部带有防滑垫脚，能够在未硬化的施工地面、钢结构平台、混凝土基面等不同工况地面保持稳定支撑，不会出现侧翻、滑移问题，单组支架的额定支撑载荷可覆盖常规工业管道、市政管线的单段支撑重量需求，无需额外搭配配重结构。支架的核心调节结构采用棘轮式升降锁紧机构，区别于普通螺纹调节的千斤顶结构，该结构可实现快速粗调与精确定位的结合：粗调阶段可直接扳动锁紧扳手释放升降杆，快速调整支撑高度适配管道底部的安装标高，当支撑头接近管道外壁时，切换到微调模式，通过小行程的顶升机构精确调整支撑高度，对齐管道组对的焊缝间隙，调整到位后扳手自动锁止，不会出现承重后回落的问题，支撑高度的调节范围覆盖常规管道安装的离地高度区间，能够适配不同管径、不同安装标高的管道支撑需求。

　　顶部的支撑头采用V型开口结构，两个支撑面带有防滑耐磨衬层，与圆管外壁接触时能够形成双向限位，避免管道在支撑面上出现轴向、径向的窜动，V型开口的角度经过优化，可兼容一定范围内的不同管径圆管，无需针对每一种管径更换支撑头，减少现场工装的配件携带量。从安装边界来看，三脚架展开后的最大占地直径控制在合理范围内，在管廊狭窄施工空间、管沟内作业时不会占用过多操作空间，支腿与中心升降杆之间采用铰接连接，非使用状态下可将支腿收拢，整体长度缩短，方便施工人员转运、携带，适配现场多点位移动作业的需求。

　　在结构设计层面，升降杆采用高强度合金钢材制作，表面做防锈耐磨处理，能够适应户外施工的潮湿、多粉尘工况，锁紧机构的棘爪采用高硬度耐磨钢，长期承重使用不会出现磨损打滑问题，三脚架支腿采用薄壁型钢制作，在保证结构强度的前提下尽可能降低整体自重，单人即可完成搬运、架设、高度调整的全流程操作，无需额外辅助人员。在实际施工应用中，这类可调支架不仅可用于管道安装过程中的临时组对支撑，也可作为管道维修、管道改造作业中的临时承重支撑，替换原有老化的管墩时，可通过支架的高度调节功能缓慢释放管道载荷，避免管道出现应力变形；在小型设备安装、轻型构件顶升作业场景中，该支架也可作为通用可调支撑使用，顶部V型块可根据需求更换为平面支撑头，适配不同形状工件的支撑需求。

　　设计过程中重点考量了现场操作的便捷性，锁紧扳手的操作力经过优化，普通施工人员无需借助加力杆即可完成锁止与释放操作，支撑头的V型面做了倒圆角处理，避免支撑过程中划伤管道外壁的防腐层，支腿的铰接部位带有防松结构，长期反复展开收拢不会出现铰接间隙过大的问题，保证支撑的稳定性。不同于固定式管道支墩，这款可调千斤顶支架可重复周转使用，单次投入后可在多个项目、多个作业场景中应用，大幅减少现场临时支撑的制作成本与准备时间，在管道施工的流水作业中，可配合组对工装、焊接工装形成标准化作业流程，提升管道安装的组对精度，减少因支撑高度偏差导致的管道错边、应力集中问题，降低后续管道运行的焊缝开裂、管道变形风险。
