台式数控磨床Z轴进给机构设计

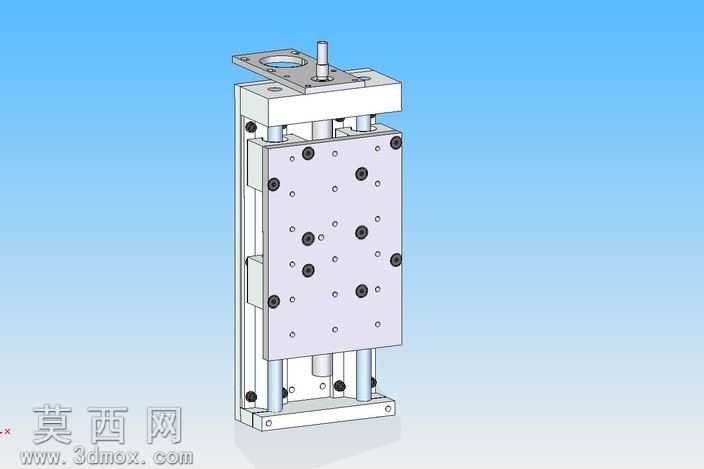

本作品为台式数控磨床配套的Z轴进给机构三维建模设计，整体采用立式堆叠布局，通过三维建模软件完成全参数化零件绘制与整机装配，搭配渲染功能输出清晰的结构展示图。建模过程中首先完成基座、滑台安装板、立板支撑等结构件的绘制，所有板类零件均按照实际加工工艺预留安装孔位、沉头槽与定位基准面，金属结构件统一赋予哑光铝合金材质，紧固件采用发黑碳钢材质，导向轴赋予抛光轴承钢材质，通过材质区分清晰展现不同部件的功能属性。结构设计上采用双光轴直线导向方案，搭配铝制直线轴承实现低摩擦滑动，传动端预留丝杆安装位与驱动电机连接接口，滑台正面预留多组阵列安装螺孔，可灵活适配磨头、夹具等不同执行部件的安装需求，上下两端均设置硬限位结构，避免滑台超程运行造成设备损坏。设计思路围绕小型桌面数控设备的轻量化、高精度需求展开，在保证结构刚性的前提下尽可能压缩整体体积，所有标准件均采用通用规格，降低后续加工与装配的成本，装配过程中完成了全局干涉检查，确认所有运动部件运行无卡滞、无碰撞，导向轴与安装板的垂直度、滑台运动的平行度均按照精密磨床的装配公差要求进行约束，可直接用于后续工程图导出与实物加工制作。
