16甘蓝型手动锁紧车床夹具三维设计

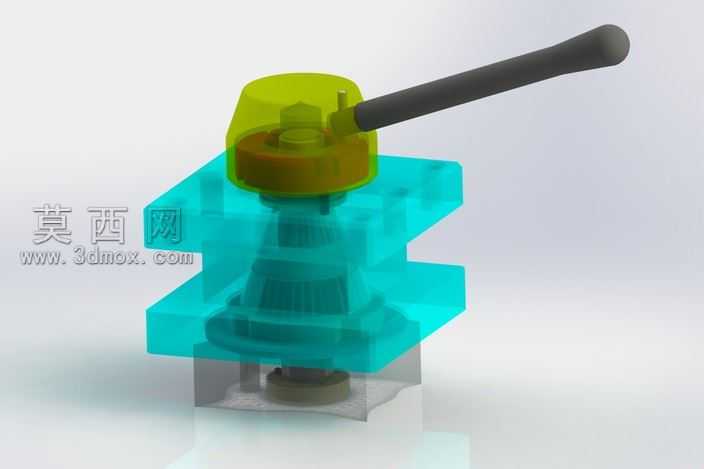

本作品为适配车床加工场景的手动锁紧式夹具三维设计，整体采用三维建模软件完成全参数化构建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处装配间隙、配合公差都做了精准的参数约束，确保模型可直接对接生产加工的工艺要求。渲染阶段采用了半透明材质与实体材质结合的表现方式，夹具体的基座部分使用半透青色亚克力质感材质，既可以清晰展示内部嵌套的锥面锁紧传动结构，又能区分外部的安装定位结构；顶部的操作端盖采用半透黄绿色工程塑料材质，直观呈现内部的凸轮锁紧组件轮廓；操作手柄采用哑光深灰金属材质，还原实际工装中淬硬钢手柄的磨砂质感，底部的定位底座采用半透浅灰材质，弱化非核心结构的视觉占比，突出核心的夹紧传动逻辑。结构设计上，该夹具采用经典的凸轮-锥面胀紧传动原理，长手柄通过顶部的凸轮结构驱动内部的锥面锁紧套做轴向位移，锥面结构将轴向的操作力转化为径向的均匀胀紧力，可实现对16甘蓝型工件的快速定心与夹紧，夹具体采用双层安装板结构，可直接适配车床工作台的标准T型槽安装尺寸，无需额外制作转接板。设计思路围绕车床加工的快装快卸需求展开，摒弃了传统螺栓压紧夹具的繁琐操作流程，单次扳动手柄即可完成锁紧与松开动作，大幅降低工件装夹的辅助时间；内部的锥面胀紧结构可保证工件的同轴度定位精度，满足车床回转加工的形位公差要求，所有易磨损的锁紧接触面都做了加厚处理，可通过更换耐磨套延长夹具整体使用寿命，整体结构无复杂异形零件，加工工艺性好，常规车铣设备即可完成全部零件的加工制作，适合中小批量零件的车床加工场景使用。
