龙门式三轴数控加工机床结构设计

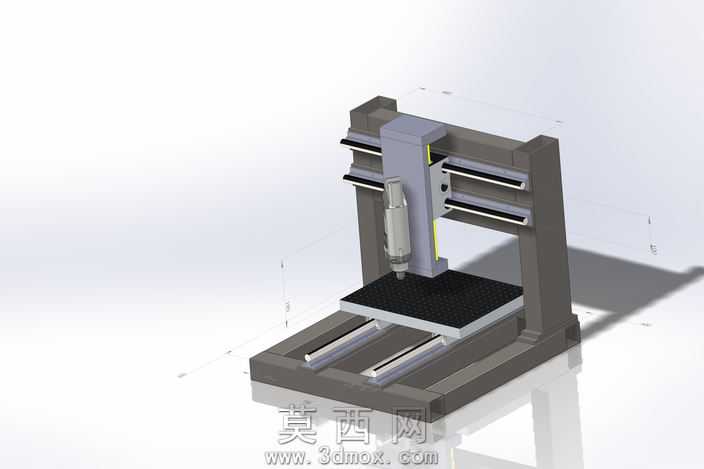

本作品为龙门式三轴数控加工机床的三维结构设计，整体采用经典定梁龙门架构，通过三维建模软件完成全参数化结构搭建，从整机布局到各运动部件的装配关系均经过严谨的空间干涉校验，确保各轴运动行程内无结构碰撞问题。建模过程中首先搭建整机底座框架，采用高刚性灰铸铁材质的床身作为承载基础，左右两侧对称布置立式立柱支撑顶部横梁，横梁上搭载可横向移动的滑鞍部件，滑鞍前端安装垂直方向运动的滑枕，滑枕末端预留主轴安装接口，可适配不同功率的加工主轴单元。工作台部分采用双层滑动结构，底部沿床身导轨实现Y轴纵向进给，上部工作台面可沿X轴方向横向移动，配合滑枕的Z轴垂直进给，共同构成完整的三轴联动加工运动体系。材质渲染阶段针对不同部件做了区分处理：床身、立柱、横梁等基础承载件采用哑光深灰铸铁质感，突出设备的厚重稳定属性；导轨、丝杠等传动部件采用亮面金属材质，清晰展现线性传动结构的精密特征；工作台面采用黑色防滑耐磨材质模拟实际加工中的工装台面，运动护板、线缆拖链等辅助部件也做了对应的材质还原，整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕中小型数控加工设备的实用需求展开，在保证结构刚性的前提下优化了各轴的运动行程配比，龙门式的架构相比立式床身结构拥有更大的横向加工空间，同时双侧立柱支撑的形式可有效降低主轴切削时的结构形变，提升加工过程的稳定性。各运动轴的导轨安装面、丝杠支撑座位置均在建模时预留了标准安装尺寸，可直接适配市面上通用的线性导轨、滚珠丝杠以及伺服驱动组件，大幅降低后续实体加工的装配难度，整体结构兼顾了设计合理性与落地实用性，可作为中小型数控加工设备开发的参考结构方案。
