电机驱动推动平衡器机械结构设计

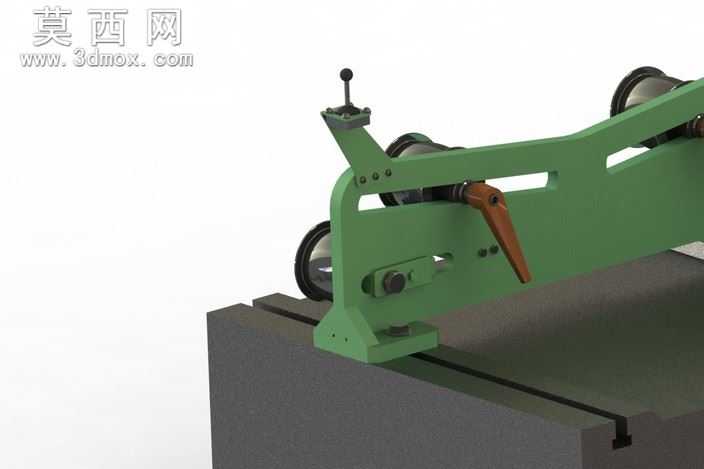

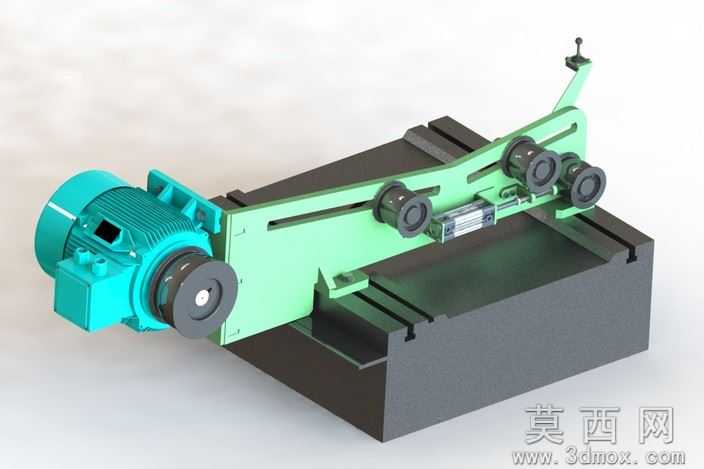

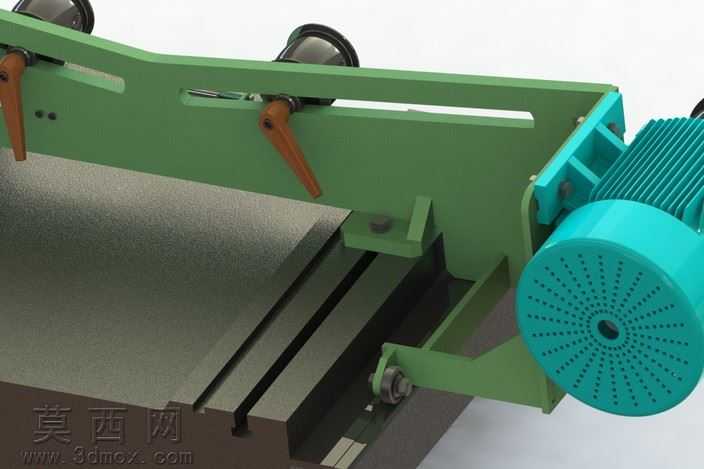

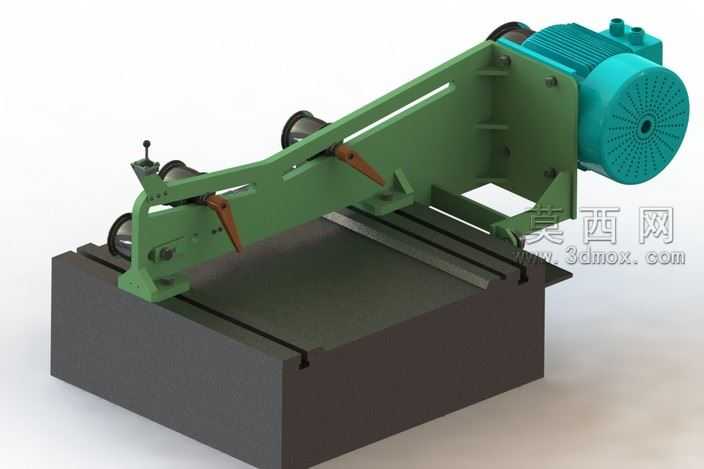

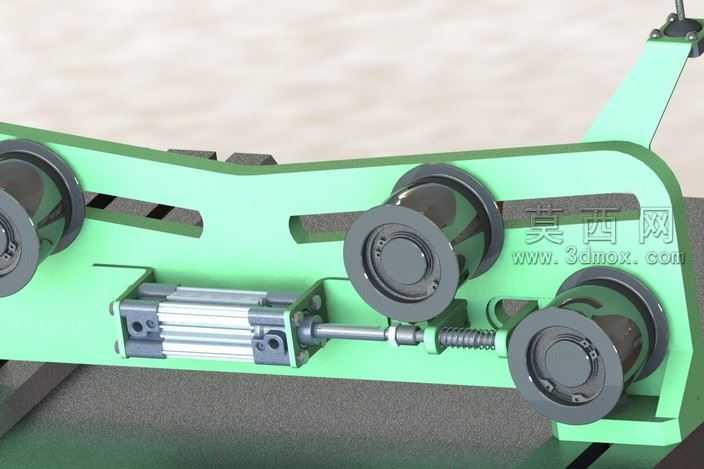

本模型为电机驱动的推动平衡器机械结构，采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保整体结构可实现预期的往复推动与动态平衡动作。模型左侧为驱动电机单元，建模时还原了电机的散热筋、接线盒、输出端联轴器等细节结构，电机外壳采用青蓝色金属漆材质渲染，表面做了哑光金属质感处理，还原工业电机的真实外观质感。中部为核心的平衡传动连杆组件，主体支架采用浅绿色喷塑钢板材质，支架上开设长条形调节槽，用于调整传动滚轮的安装位置，三个同轴传动滚轮采用深灰色金属材质，表面做了滚花细节建模，滚轮与连杆之间设置转动副约束，可实现顺畅的相对转动。连杆末端设置操作手柄结构，手柄顶端采用黑色防滑橡胶材质，方便手动调试时操作。支架与电机之间通过刚性法兰连接，法兰面做了螺栓孔阵列建模，还原真实的紧固件装配结构。模型底部为厚重的安装基座，基座采用深灰色铸铁材质，表面做了粗糙磨砂质感处理，基座上开设平行的T型安装槽，用于将整套平衡器机构固定在工作台面上，T型槽的尺寸、间距均按照工业安装标准设计，保证模型的工程实用性。传动结构中还集成了小型气缸组件，气缸缸筒采用银色金属材质，活塞杆做了抛光金属质感处理，气缸与连杆之间通过铰接座连接，可辅助电机实现动力输出的平衡调节，抵消往复运动过程中的惯性冲击力。整套模型的渲染采用三点布光方式，主光源从左上方照射，突出电机与连杆的结构轮廓，辅光源补亮底部基座的暗部细节，背景采用浅灰白色渐变，让整套机械结构的细节清晰呈现。设计过程中重点考量了传动路径的合理性，通过多组滚轮的导向作用，将电机的旋转动力转化为连杆的平稳往复摆动，同时搭配气缸的缓冲助力，让整套机构在运行过程中保持受力平衡，避免出现卡顿、冲击过大的问题，各零部件的建模比例均按照实际工业产品的尺寸参数设置，可直接用于机械原理教学、工装结构参考等场景。
