500千瓦工业大功率电动机三维结构模型

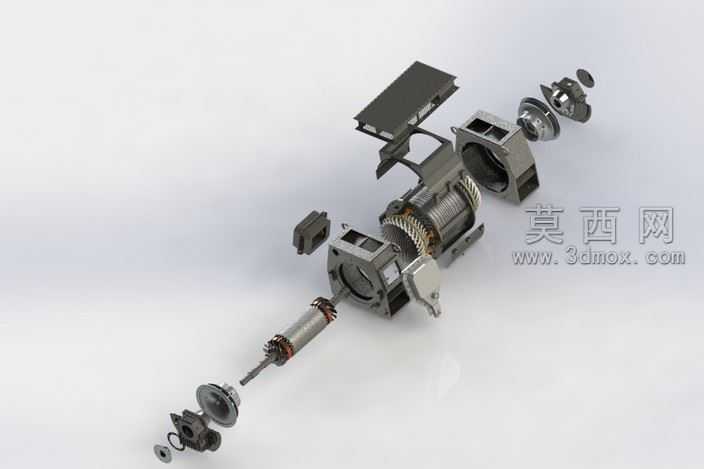

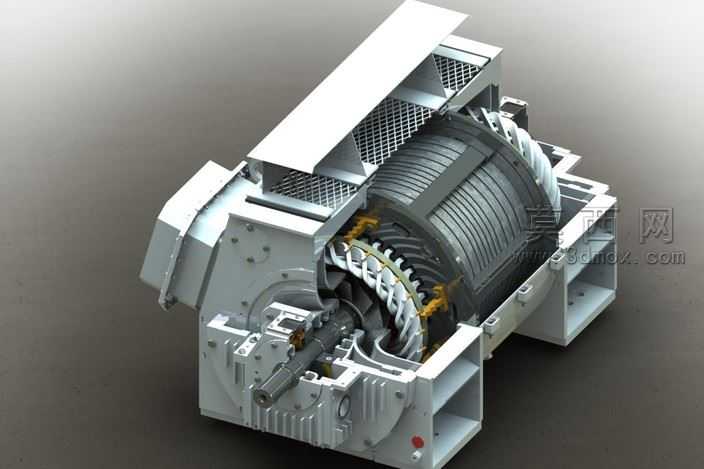

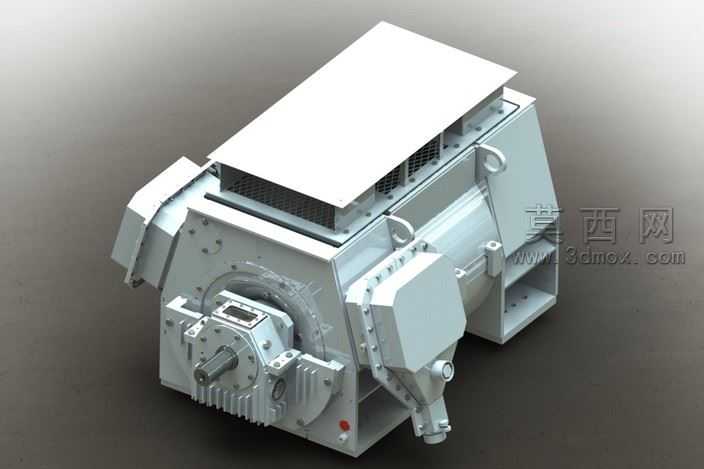

本模型为500千瓦大功率工业电动机的三维数字化设计成果，建模阶段严格遵循工业电机的实际生产制造规范，以真实产品的测绘尺寸为基准完成全参数化构建，完整还原了大功率电机的全部核心结构与细节特征。建模过程中首先搭建电机的整体装配基准框架，依次完成定子机座、转子总成、端盖结构、接线盒总成、散热系统、吊装结构、输出轴总成等核心部件的独立建模，各部件间的装配公差、配合关系完全匹配实际工业产品的装配要求，可直观呈现电机内部的结构布局与部件间的连接逻辑。材质渲染阶段针对不同部件的实际材质属性做了精细化区分：机座主体采用铸钢材质做哑光金属质感处理，还原铸造壳体的细微颗粒纹理与金属哑光光泽；散热筋结构做了金属切削后的纹理处理，突出加工面的质感差异；接线盒盖板、吊装吊环等部件采用镀锌钢材材质，呈现略带冷调的金属亮面质感；输出轴采用调质合金钢材质，还原轴类零件精加工后的细腻金属光泽；顶部散热通风网采用冲孔金属网材质，还原网孔的通透质感与金属边框的连接细节。结构设计上完整还原了大功率高压电机的典型特征：机座外侧分布的多道纵向散热筋可有效增大散热面积，保障电机高负载运行时的热量散发；机身两侧设置的吊装吊环满足重型电机的安装转运需求；侧置的防爆型接线盒总成包含接线端子、密封盖板、固定螺栓等全部细节，符合高压电机的接线安全规范；输出轴端设置的轴承端盖、密封结构、安装法兰完整还原了动力输出端的装配结构，可清晰看到轴伸端的键槽、定位台阶等细节特征；机身顶部的通风散热结构包含防护网、内部通风道的示意结构，还原电机的风冷散热路径。整体模型装配层级清晰，各部件可独立拆解查看，既可以用于电机结构原理的教学演示，也可作为成套工业设备集成设计时的动力部件选型参考，渲染后的效果图光影层次分明，金属质感真实，结构细节清晰，能够直观展现大功率工业电动机的外观特征与结构特点。
