泳池底部排水过滤装置结构设计

　　在民用泳池、商用恒温泳池以及景观水池的给排水系统设计中，底部排水装置是决定水体循环效率、过滤精度以及使用安全的核心部件，很多初期做泳池配套设计的工程师容易忽略这个部件的结构合理性，要么出现排水吸力过大造成安全隐患，要么过滤间隙设计不合理导致毛发、杂物堵塞管路，要么安装后和池底铺装层贴合度差出现渗漏死角，这套三维结构就是针对这些实际工程痛点做的优化设计。

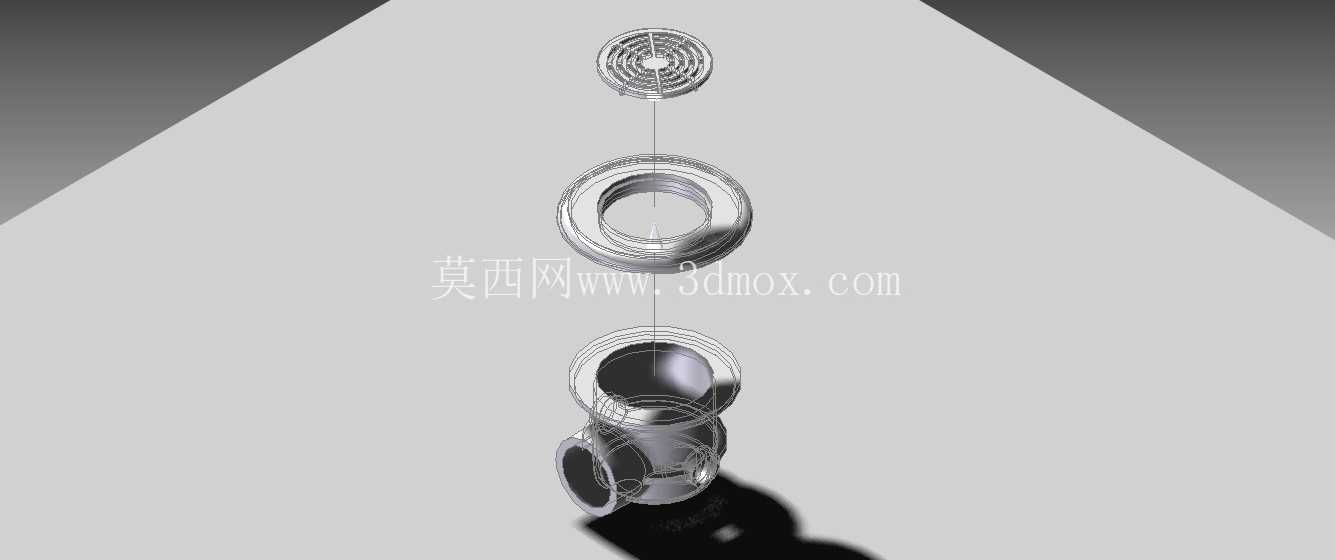

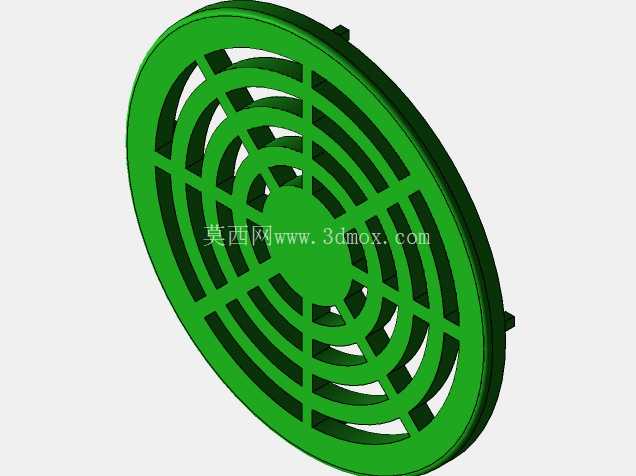

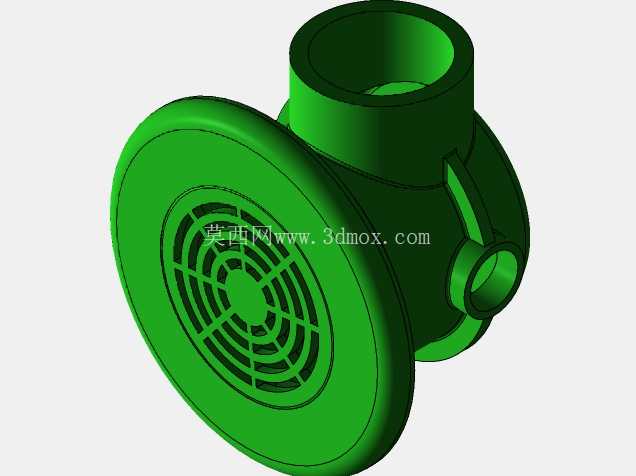

　　从实际使用场景来看，泳池底部排水装置需要长期浸没在含氯水体中，同时要承受池内水体的静压力、日常清洁时设备剐蹭以及人员踩踏的载荷，所以结构设计上首先做了分层式的功能拆分：最上层的格栅端盖采用放射状肋条加环形加强筋的结构，肋条间隙控制在8mm以内，既可以保证大流量排水时的过流面积，又能避免手指、肢体被吸入的安全风险，格栅表面做了圆弧过渡处理，没有尖锐棱角，防止人员脚底被划伤，端盖和中层连接件采用卡扣加密封圈的配合形式，不需要额外紧固件就能完成固定，后期清理格栅截留的毛发、落叶杂物时可以直接徒手拆卸，不需要借助专用工具，大幅降低运维的工作量。

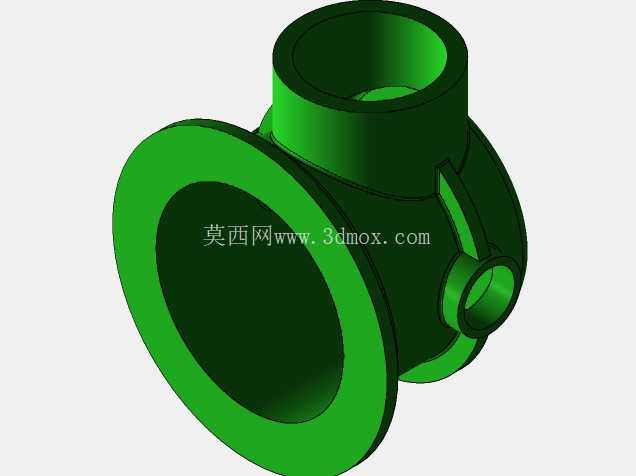

　　中层的过渡连接段做了变径结构设计，上端和格栅端盖配合的位置做了扩大的集水腔，能够将格栅各个位置汇入的水流均匀导流到下方的管路接口，避免出现局部流速过快产生涡流噪音，同时集水腔内部预留了滤网安装位，可以根据使用需求加装不同精度的尼龙滤网，拦截更小颗粒的泥沙、脱落的角质碎屑，减少后续循环过滤系统的处理负荷；连接段的外壁做了多道环形止水翼环，在池底混凝土浇筑或者瓷砖铺装阶段，止水翼环可以和铺装层紧密咬合，杜绝水体顺着装置外壁渗到结构层下方造成防水层破坏的问题，这也是很多现场安装时容易忽略的细节，不少项目后期出现池底渗漏，排查后发现都是排水件外壁没有做止水处理，水顺着安装缝隙渗到了楼板层。

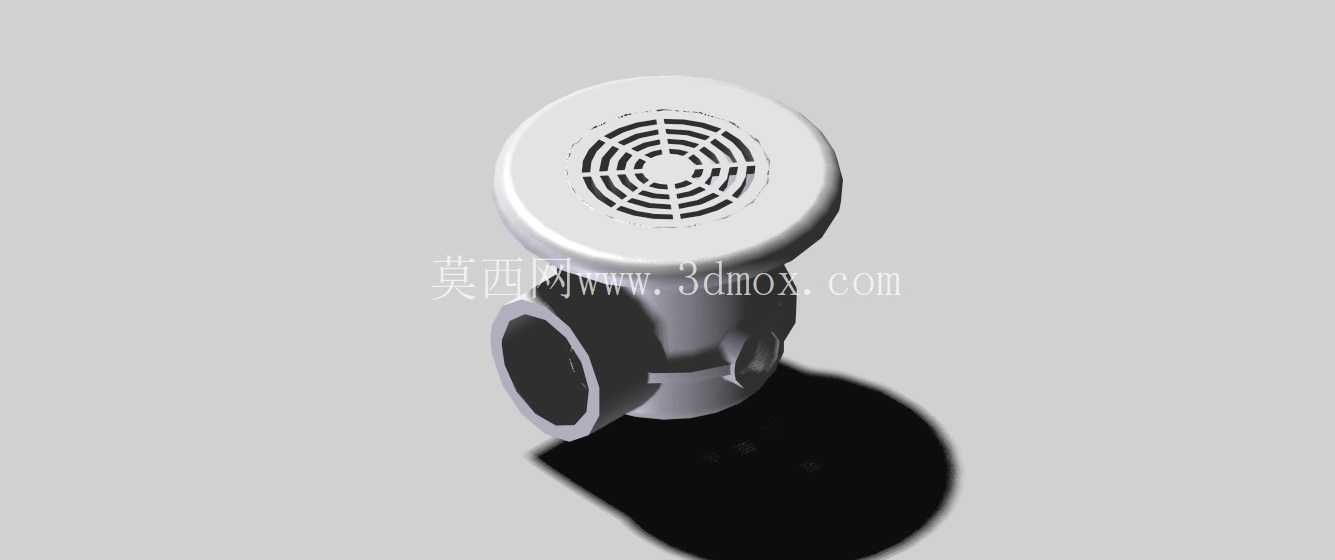

　　下方的管路接口采用标准的给排水管螺纹规格，可以直接和市面上主流的UPVC给排水管路对接，接口位置做了内凹的密封圈槽，安装时放入橡胶密封圈后再和管路拧紧，不需要额外打密封胶就能达到IP67级的密封效果，避免接口位置因为长期受水流震动出现渗漏。整个装置的安装边界做了充分的适配考虑，整体安装高度控制在120mm以内，不管是新建泳池的结构预埋，还是老旧泳池的改造更换，都不需要对池底结构做大规模开凿，只需要开出直径160mm的安装孔，将装置放入后用防水砂浆填实周边缝隙，再铺装表层瓷砖就能和池底做到齐平，不会突出池底表面造成磕碰风险，也不会凹陷形成积水藏污的死角。

　　从流体设计的角度，整个装置的过流通道都做了圆弧顺滑过渡，没有直角拐角，水流通过时的局部阻力系数比传统直角结构的排水件低30%左右，在同等循环泵功率下可以提升15%的排水流量，加快泳池水体的循环周期，同时顺滑的流道也不容易挂住毛发、纤维类杂物，减少堵塞的概率，降低后期疏通的频率。材质适配方面，整套结构的壁厚预留了足够的腐蚀余量，不管是采用ABS工程塑料注塑生产，还是采用304不锈钢铸造，都可以直接沿用这套三维结构不需要额外调整壁厚，结构的脱模斜度、加强筋厚度都符合注塑或者铸造的工艺要求，不会出现壁厚不均导致的缩痕、浇不足等生产缺陷。

　　在安全设计层面，格栅端盖的连接结构做了防脱落设计，即使长期受水流冲击、人员踩踏，也不会出现端盖脱落导致排水口直接裸露的情况，避免出现安全事故，这一点完全符合泳池给排水设备的安全规范要求，很多非标设计的排水件就是因为端盖固定不可靠，使用过程中脱落造成安全隐患。另外整个装置的外轮廓做了圆角处理，在运输、安装过程中不会划伤施工人员，安装完成后和池底贴合的位置做了45度的倒角过渡，打防水胶密封时可以让胶层填充更均匀，密封效果更持久。
