80型金属支撑框架结构设计

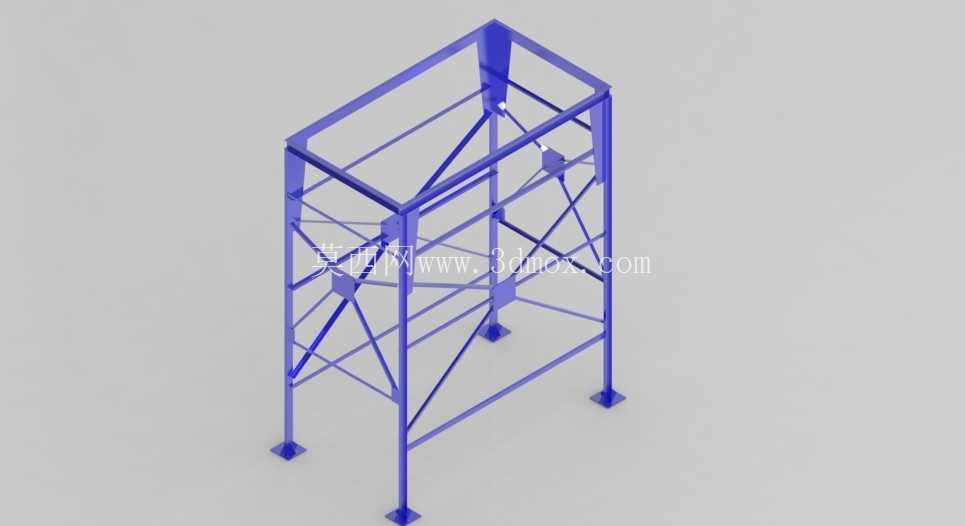

　　这款80规格的金属支撑框架，主要面向工业现场的设备承载、管线架空、作业平台搭建类场景，在车间设备外围防护、中小型设备承重基座、厂区临时检修平台搭建、电气配套构件支撑等场景中都能适配使用。框架整体采用方管作为主受力杆件，四根垂直布置的主立柱作为核心承重构件，底部设计带安装孔的方形地脚板，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时需保证四个地脚的水平度偏差控制在每米1毫米以内，避免后续承重出现应力集中导致杆件变形。

　　从结构受力逻辑来看，设计阶段优先考虑了竖向承重与侧向抗扭的平衡，立柱之间通过横向方管在顶部、中部两个高度位置完成拉结，同时在每个立面内交叉布置斜向支撑杆件，形成稳定的三角受力体系，可有效抵消水平方向的冲击力与侧向风载，避免框架受侧向力出现整体失稳。斜撑与横、竖杆件的连接节点采用贴合面满焊的处理方式，节点处未做额外的加强筋设计，依靠杆件自身的截面强度与焊缝的熔深保证连接可靠性，这种设计在保证整体结构强度的前提下，尽可能减少了材料用量，降低整体自重，同时也减少了焊接加工的工序量，适合批量预制加工。

　　框架的顶部为矩形开口结构，边缘的横向方管上预留了设备安装的固定点位，可直接适配对应安装孔距的小型设备、管线桥架、操作面板等构件的固定，不需要额外在顶部焊接转接件。整体框架的杆件排布预留了充足的内部操作空间，人员可在框架内部完成设备接线、部件检修等操作，不会因为斜撑的布置挤占内部通行与操作空间。在外形尺寸的边界控制上，框架的整体外轮廓尺寸适配常规工业通道的通行宽度，安装后不会占用过多的车间通道空间，地脚板的外伸尺寸经过优化，不会突出立柱外侧过多，避免人员通行时发生磕碰。

　　实际应用中，这类框架可根据现场使用需求做表面处理调整，若用于潮湿、腐蚀类工况，可在杆件焊接完成后做整体热浸镀锌或者喷塑处理，提升防锈抗腐蚀能力；若用于普通干燥车间场景，做常规的除锈喷漆即可满足使用需求。框架的模块化设计也支持多组框架横向拼接扩展，通过在相邻框架的立柱侧面加装连接角钢，即可将多个单组框架连成更长的支撑排架，适配更长尺寸的设备或者管线的支撑需求，拼接时不需要对原有杆件做切割改动，仅需通过螺栓完成连接件的固定即可，现场安装的灵活性较强。

　　从建模细节来看，所有杆件的交接位置都做了贴合处理，没有出现杆件穿插错位的问题，焊缝位置的建模还原了实际焊接的连接形态，地脚板的安装孔位置、孔径都按照常规膨胀螺栓的安装尺寸做了预留，导出的工程图可直接用于下料加工，不需要做过多的尺寸调整。框架的整体受力冗余量按照1.5倍的额定承重做了预留，可满足常规中小型工业设备的支撑承重需求，不会因为长期承重出现杆件弯曲变形的问题。
