简易台式虎钳夹持构件结构设计

　　在常规机加工工位的工件装夹环节里，这类简易虎钳的核心作用是为小型待加工件提供稳定的夹持约束，避免铣削、锉修、钻孔等轻负荷加工过程中工件出现位移、翘曲问题，适配维修工位、教学实训台、家庭手工工坊这类对装夹精度要求适中、操作频次不算极高的场景，相比重型机用虎钳，它的结构更紧凑，占用工作台面的安装面积更小，不需要复杂的地基固定或者大尺寸安装法兰，直接通过侧边的长槽安装孔就能完成在木质工作台、轻型铸铁台面上的固定，安装时只需要匹配对应规格的螺栓穿过长槽，调整好钳体的水平位置后锁紧即可，长槽的预留长度也给安装位置的微调留出了足够余量，不需要在台面上反复打孔定位。

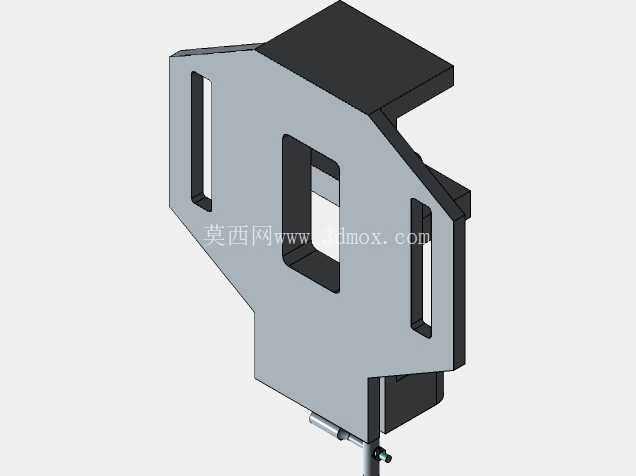

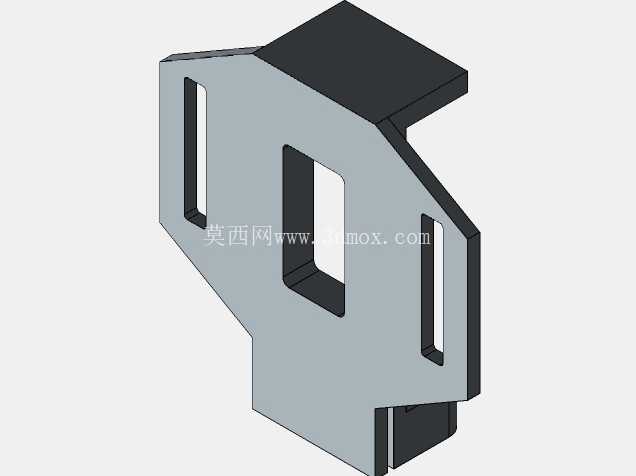

　　从结构设计的思路来看，这个虎钳构件采用了一体化的钳身主体框架，没有多余的拼接焊缝或者紧固件连接位置，主体承力部分的壁厚做了均匀化处理，既避免了壁厚突变带来的应力集中问题，也能在满足夹持承力要求的前提下尽可能减少整体重量，钳身中间的矩形镂空不是单纯的减重设计，一方面可以在夹持带凸起结构的异形工件时给工件突出部分留出避让空间，避免钳身和工件结构产生干涉，另一方面也方便加工过程中切屑、冷却液的排出，不会在钳身内部堆积残留，减少日常清理的工作量。钳身两侧的对称长槽结构是活动钳口的导向限位结构，活动钳口的滑动凸台可以嵌入这两个长槽内，沿着槽体方向做直线往复运动，保证钳口开合过程中不会出现偏摆，两个长槽的平行度公差控制在合理范围内，就能避免活动钳口卡滞、夹持面不平行的问题，相比单导轨的导向结构，双侧对称导向的抗偏载能力更强，夹持偏心工件的时候也能保持钳口的贴合度，不会出现单侧翘起夹不紧的情况。

　　钳身顶部和底部的凸台结构分别对应固定钳口的安装位和底座的连接位，顶部凸台的平面经过铣平处理，和固定钳口的安装面完全贴合，通过沉头螺栓就能完成固定钳口板的更换，当钳口板磨损出现压痕、防滑齿磨平的时候，不需要更换整个钳身，只需要拆下螺栓更换新的钳口板就能恢复夹持性能，后期维护成本很低。底部的凸台结构是和工作台面接触的支撑面，平面度经过处理，安装后能保证钳身和台面保持垂直，避免夹持工件时出现倾斜，影响加工的基准精度。

　　实际使用过程中，这类虎钳的夹持行程不需要太大，足够覆盖日常小型工件的装夹需求即可，配合丝杆传动结构带动活动钳口进给，转动丝杆手柄就能控制钳口的开合距离，夹持力的大小可以通过手柄的转动力度灵活控制，针对薄壁件、塑料件这类容易夹变形的工件，可以适当减小夹持力，避免工件被夹伤变形，针对金属毛坯件则可以加大锁紧力度，保证加工过程中工件不会松动。和重型液压虎钳相比，这种纯机械结构的简易虎钳没有密封件、液压管路这类易损部件，日常不需要做复杂的维护保养，只需要定期在导向槽和丝杆位置涂抹少量润滑脂，避免锈蚀卡滞即可，哪怕在潮湿的打磨工位、有粉尘的 woodworking 工位使用，也不容易因为粉尘进入结构内部出现故障，环境适应性更强。

　　从安装边界的尺寸来看，钳身的整体轮廓没有突出的尖锐边角，所有棱边都做了小倒角处理，避免操作过程中剐蹭操作人员的手臂，安装孔的位置距离钳身边缘有足够的安全距离，锁紧螺栓的时候扳手不会和钳身产生干涉，钳身的高度设计也符合人体操作的舒适区间，操作人员站在工作台前调整工件位置、锁紧钳口的时候不需要过度弯腰或者抬臂，长时间操作也不容易产生疲劳。在实训教学场景里，这种结构简单的虎钳也很适合作为机械结构认知的教学案例，学生可以通过拆解、组装这个虎钳，理解丝杆传动、直线导向、夹持力传递的基本原理，相比结构复杂的精密虎钳，它的零件数量更少，装配逻辑清晰，不会因为过多的精密调节结构让初学者产生认知障碍。在小型维修工位上，它可以用来夹持需要焊接、打磨、更换小零件的小型五金件、电子元器件固定座，不需要占用太大的台面空间，不用的时候也可以直接从台面上拆下收纳到工具柜里，不会长期占用工作台的操作面积。
