手动螺杆式台虎钳夹持工装结构设计

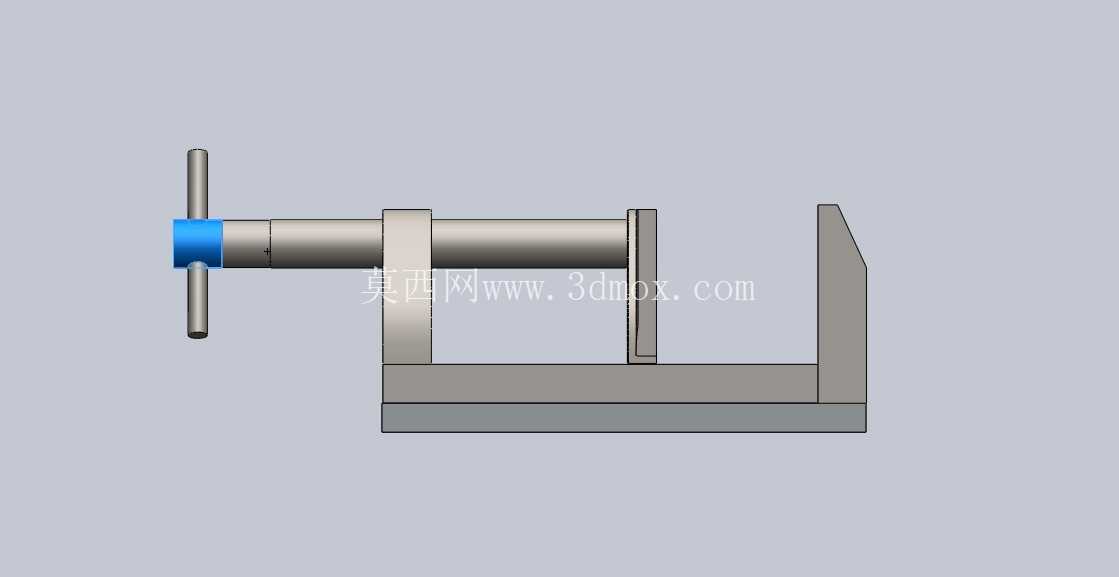

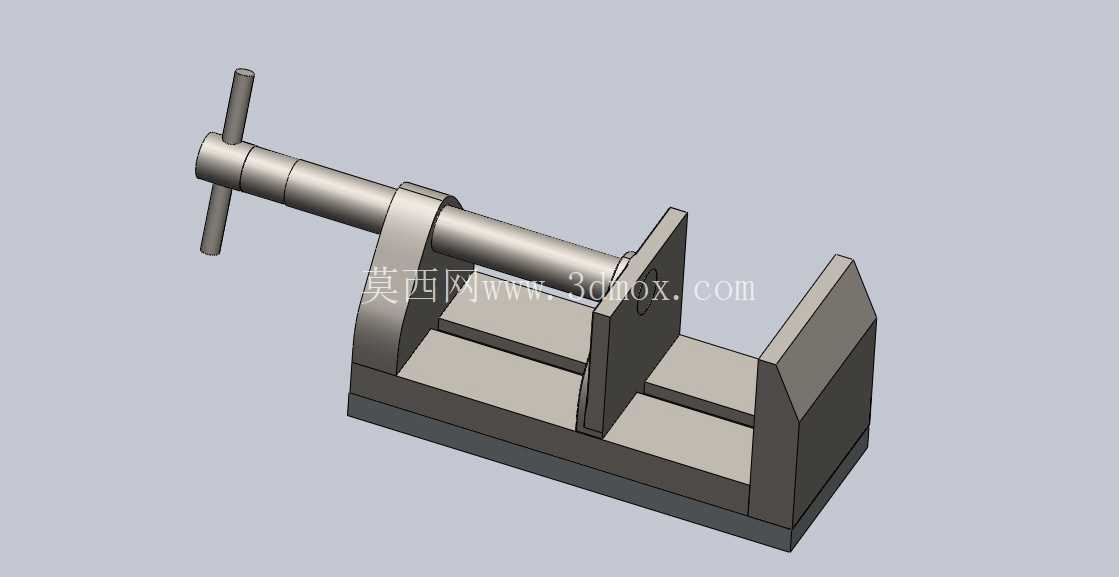

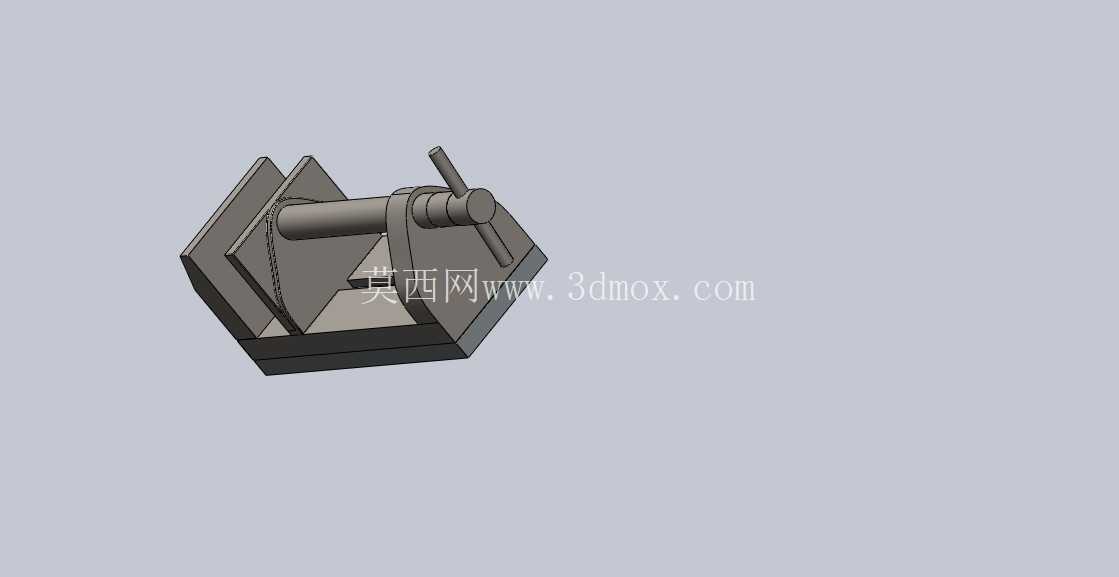

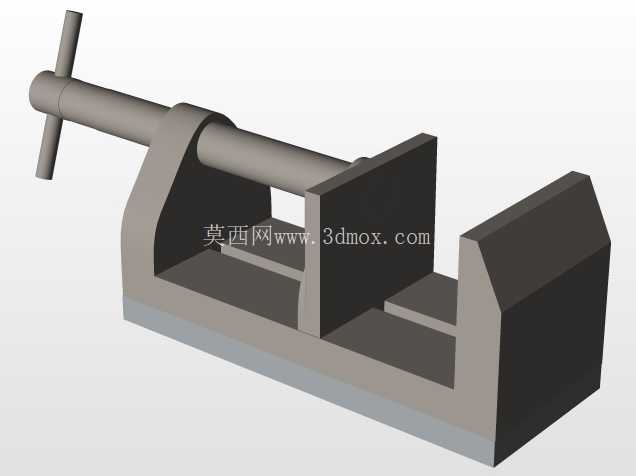

　　在常规机械加工、钳工装配、工件修配的作业场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，几乎所有需要对工件进行锯削、锉削、錾削、小型零件拆装、攻套螺纹的作业，都需要依靠台虎钳完成工件的可靠固定，避免作业过程中工件移位导致加工精度偏差，或是引发操作安全隐患。这款手动螺杆式台虎钳的整体结构采用经典的C型固定钳身搭配活动钳身的布局，核心传力部件为梯形传动螺杆，螺杆一端通过T型手柄实现手动施力，转动手柄时螺杆带动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧动作。

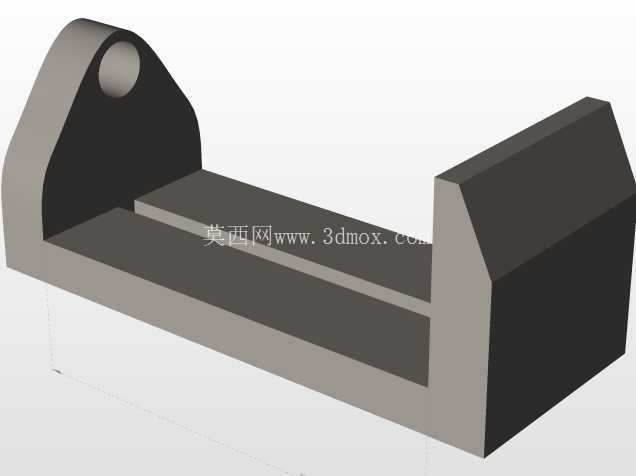

　　从结构设计逻辑来看，固定钳身作为整个工装的承载基体，底部预留了标准的台边安装卡口，适配常规钳工工作台的边缘厚度，安装时可通过配套的锁紧螺栓将钳身完全固定在工作台边沿，保证夹持大扭矩作业时钳身不会出现晃动或位移。活动钳身与固定钳身的配合面采用了矩形导向结构，导向间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能避免间隙过大导致夹持时钳口上翘，影响工件夹持的平行度。钳口部位设计了可更换的淬硬钳口板，钳口板表面加工有交叉网纹，能够在夹持工件时增加接触摩擦力，即便是表面光滑的金属工件，在合理夹紧力下也不会出现打滑移位；钳口板通过沉头螺钉固定在钳身上，长期使用出现磨损后可直接拆卸更换，无需更换整个钳身，降低工装的维护成本。

　　传动螺杆的设计上，采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力场景，同时具备一定的自锁性能，当夹紧工件后，即便受到作业过程中的振动载荷，钳口也不会自行松脱，保证夹持状态的稳定性。螺杆与活动钳身的连接部位采用了轴向限位结构，转动螺杆时仅带动活动钳身做直线移动，螺杆自身不会出现轴向窜动，保证开合行程的控制精度。从安装边界尺寸来看，这款台虎钳的钳口最大开合距离适配常规中小型工件的夹持需求，整体钳身的宽度、高度尺寸适配常规钳工工位的操作空间，安装后钳口高度距离工作台面的距离符合人体工程学设计，作业时操作人员的手臂可以自然放置在工作台面，长时间进行锉削、装配作业也不容易产生疲劳。

　　在实际使用场景中，这类台虎钳不仅可以用于常规的金属工件夹持，更换软质钳口垫后也可以夹持表面精度要求较高的有色金属工件、塑料件或是木质工件，避免夹伤工件表面；针对小型轴类、套类零件的拆装作业，还可以配合小型V型块附件使用，实现回转体零件的稳定夹持。导向滑轨的部位在设计时预留了润滑脂加注的间隙，长期使用时定期加注润滑脂即可保证滑动顺畅，避免金属干摩擦导致的导轨磨损，延长工装的整体使用寿命。整个结构没有复杂的液压、气动元件，完全依靠纯机械结构实现夹紧功能，故障率极低，不需要额外的动力源即可使用，不仅适合固定工位的加工车间使用，也适合外出维修、临时装配的移动作业场景。在建模过程中，各个配合部件的公差设定完全符合机械加工的实际工艺要求，固定钳身与活动钳身的导向配合采用间隙配合，螺杆与螺母的传动配合兼顾传动顺畅与自锁要求，钳口板的安装孔位设计保证更换时的定位精度，装配后两个钳口板的贴合面平行度满足夹持精度要求，不会出现夹持工件时仅局部接触的情况，保证夹紧力均匀分布在工件接触面上，避免工件因局部受力过大产生变形。
