手动螺旋式管装夹台钳结构设计

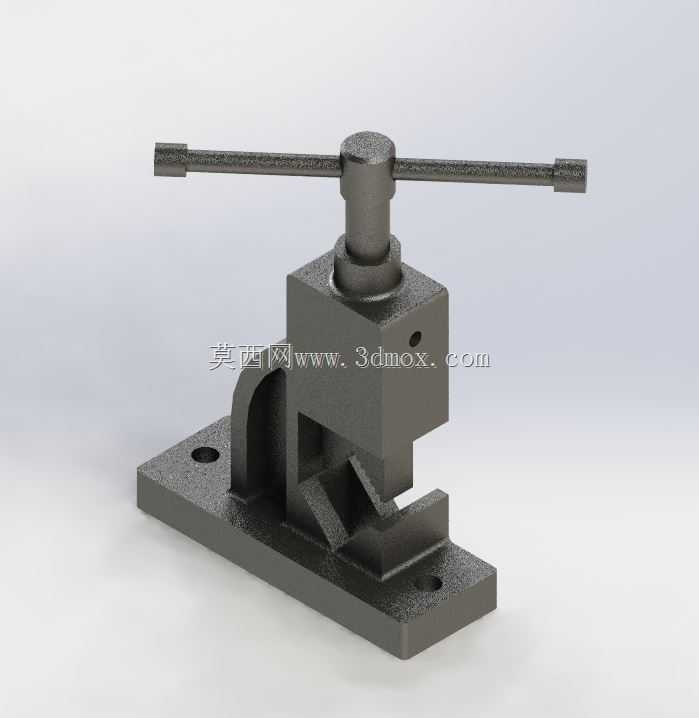

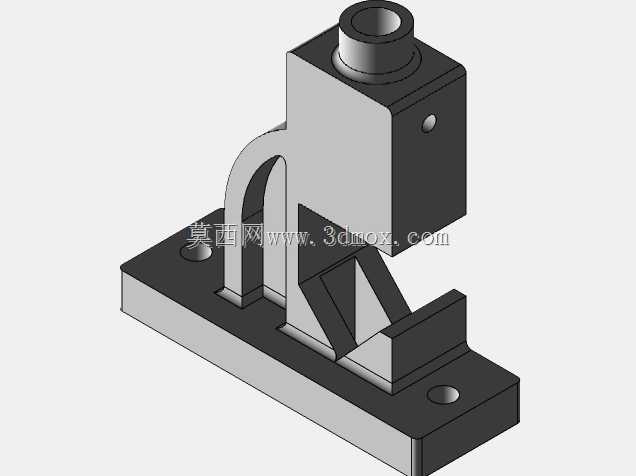

　　这款手动螺旋夹紧的管装夹虎钳，是钳工装配、管件修配、小型零件机加工序中常用的工装类夹持工具，日常在机修工位、五金加工班组、管道预制现场的工作台面上都能见到它的身影，核心作用是为圆形管件、小型块状工件提供稳定的装夹基准，避免加工过程中工件出现位移、转动，保障锉削、套丝、打磨、小范围钻孔工序的操作精度。从结构设计逻辑来看，整体采用分体式组装思路，底部为带两个安装沉孔的矩形铸铁底座，安装时可通过螺栓穿过沉孔将整个钳体固定在工作台台面，安装孔的中心距预留了常规钳工台的T型槽间距适配余量，底座与上方的钳身主体通过加强筋做一体化连接，加强筋的弧度设计刚好抵消螺旋下压时产生的侧向弯矩，避免长期受力后钳身与底座连接位置出现应力断裂。

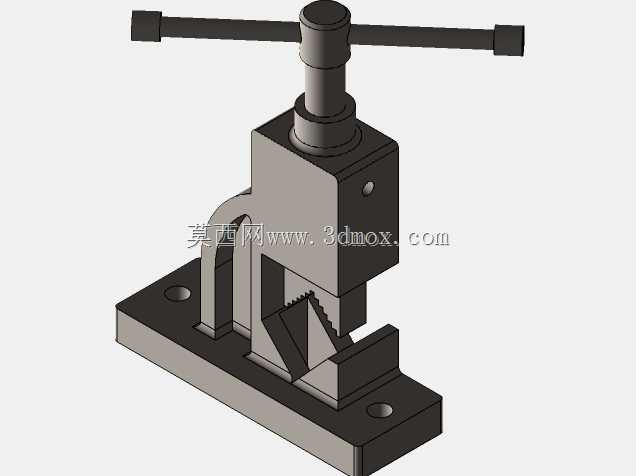

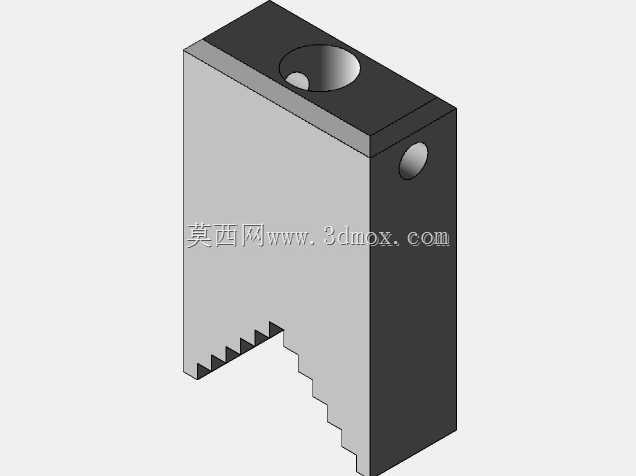

　　钳身主体的核心夹紧单元采用V型开口夹持槽，这种槽型结构相比平口钳的平行夹持面，对圆形管件的贴合度更高，装夹时管件外壁与V型槽的两个斜面形成线接触定位，不会出现圆管夹偏、夹不紧打滑的问题，V型槽的开口角度设置为90度，可适配一定直径范围内的圆管、圆棒类工件，无需更换钳口即可覆盖常规小口径管路的装夹需求。顶部的螺旋传动单元采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，适合手动夹紧时的大轴向力传递场景，螺杆顶端配套贯穿式的加力杆，操作人员可通过转动加力杆带动螺杆向下进给，对放置在V型槽内的工件施加垂直向下的夹紧力，加力杆的长度经过力矩匹配设计，无需借助额外加力套管，仅靠手部力量即可达到足够的夹紧力，同时避免力矩过大导致螺杆变形或者薄壁管件被夹扁。

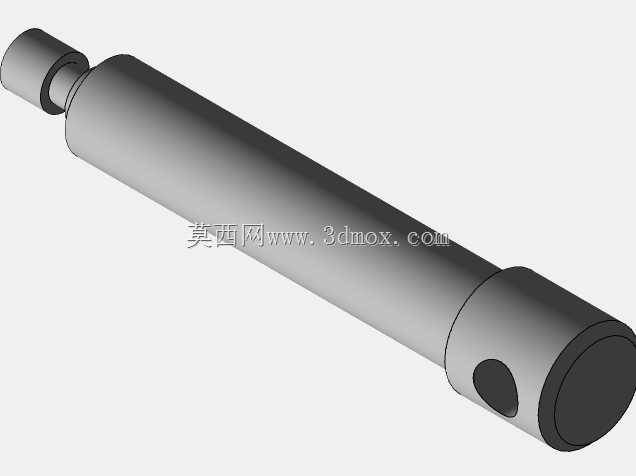

　　整个钳体的活动部件没有多余的复杂结构，螺杆与钳身的配合位置预留了润滑脂存储槽，日常维护时只需定期加注润滑脂即可保证传动顺畅，没有易损的复杂密封件、弹性件，适合车间多尘、多金属切屑的恶劣使用环境，长期使用出现磨损后，仅需更换螺杆即可恢复整体精度，维护成本极低。从安装边界尺寸来看，底座的矩形轮廓长度控制在常规台虎钳的安装适配范围内，整体高度不会过高，装夹工件后工件的中心高度与钳工站立操作的肘部高度适配，长时间进行锉削、套丝操作时不易产生疲劳，钳身的侧向轮廓没有突出的尖锐棱角，所有外露边都做了倒角处理，避免操作过程中磕碰划伤。

　　在实际应用场景中，除了常规的圆管套丝、管口倒角工序外，这款虎钳也可用于小型方形零件的轻度夹持作业，当需要对小尺寸的块状零件进行打磨、去毛刺时，可在V型槽内加装适配的平行垫块，即可实现平口钳的夹持功能，拓展了工装的使用范围。设计过程中对各个受力部件的壁厚做了针对性的加强，钳身主体的壁厚在满足铸造工艺要求的前提下，对螺旋受力的正下方位置做了局部加厚处理，避免夹紧力过大导致钳身出现开裂，底座的安装沉孔深度足够，固定螺栓的头部可以完全沉入沉孔内，不会突出底座表面影响钳体安装的平面度，保证整个钳体安装后与工作台面完全贴合，夹紧工件时不会出现晃动。螺杆的顶端与压块的连接位置采用活动式连接结构，压块可以随工件表面的角度做小范围的自适应偏转，保证压块端面与工件表面完全贴合，不会出现点接触压伤工件表面的问题，压块的接触端面做了防滑网纹处理，进一步提升夹紧时的摩擦力，降低工件打滑的概率。
