软管切割检测工装夹具结构设计

　　在流体管路装配、液压气动元件生产的车间现场，软管定长切割后的端面质量、切口同轴度直接影响后续接头扣压的密封可靠性，以往人工持切管机作业后，需要单独将管件移至检具工位做端面垂直度、切口变形量检测，工序流转的装夹误差、二次定位偏差很容易造成合格件误判，也会拖慢单工位的加工节拍。这套工装的核心设计逻辑，就是把切割作业的定位夹持、切割后的即时检测功能整合在同一安装基座上，省去工件二次转序的装夹步骤，从结构根源上消除重复定位带来的检测误差。

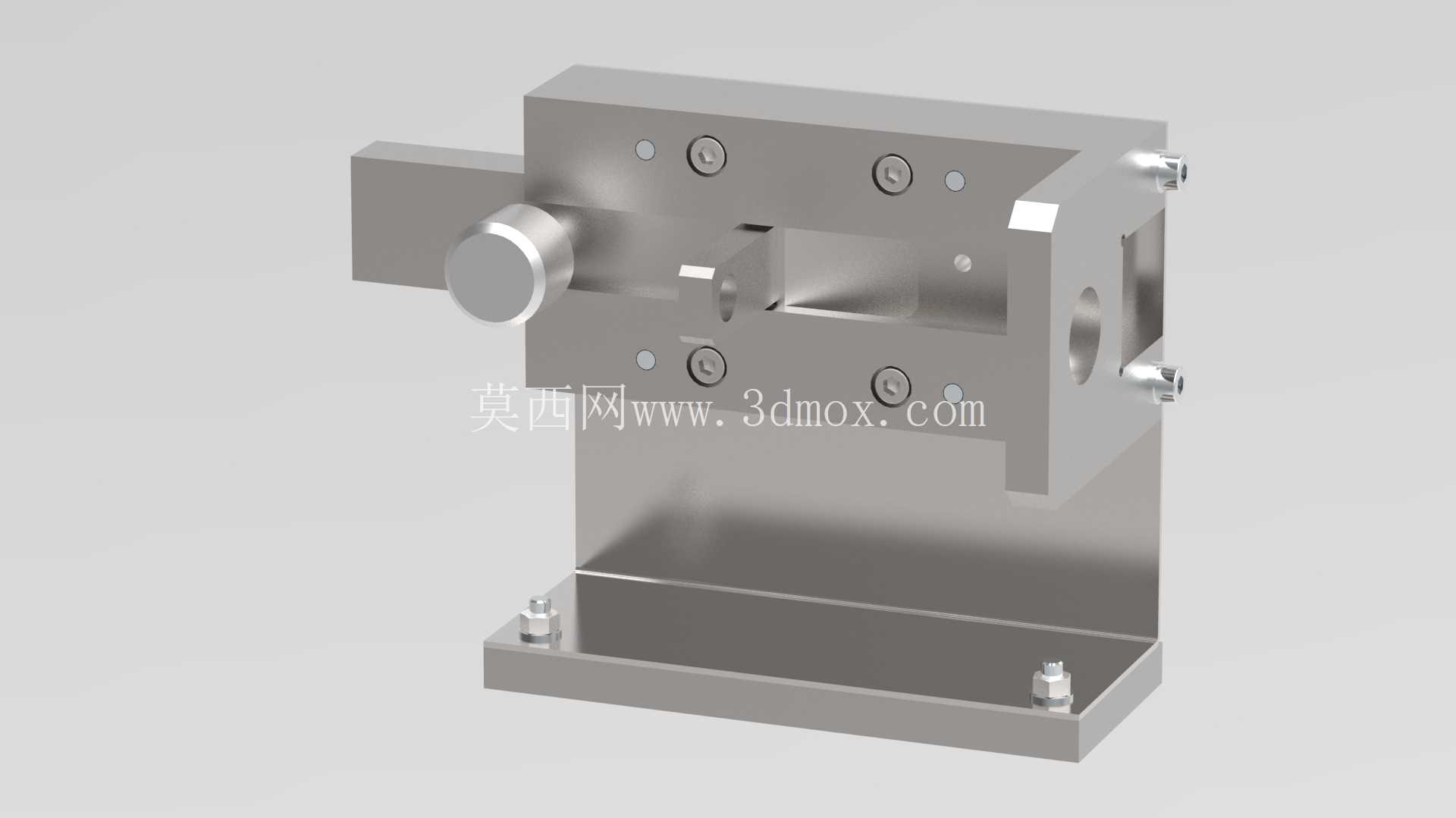

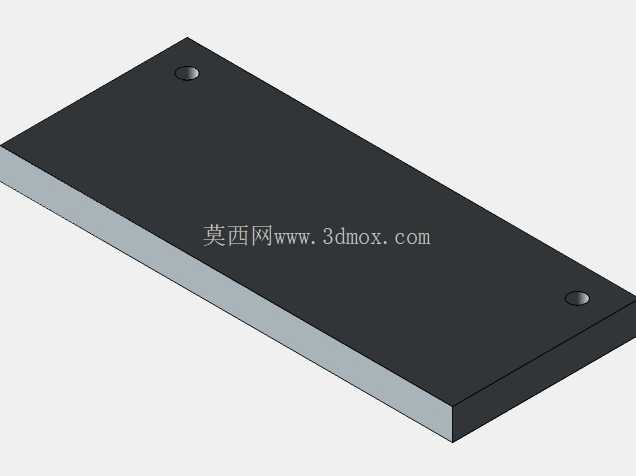

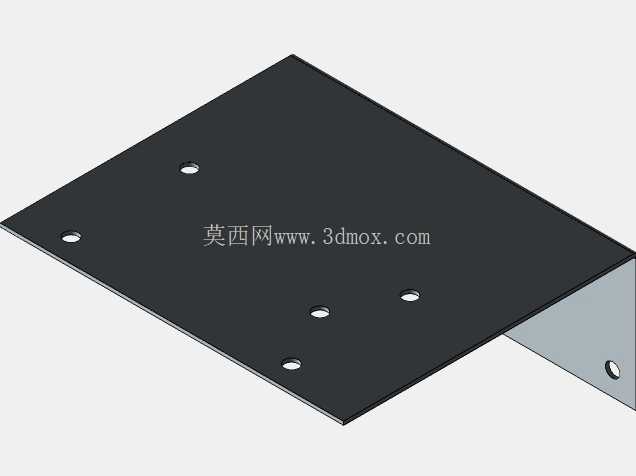

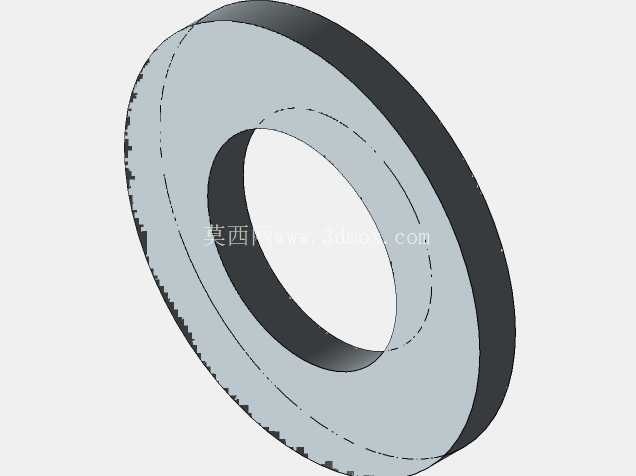

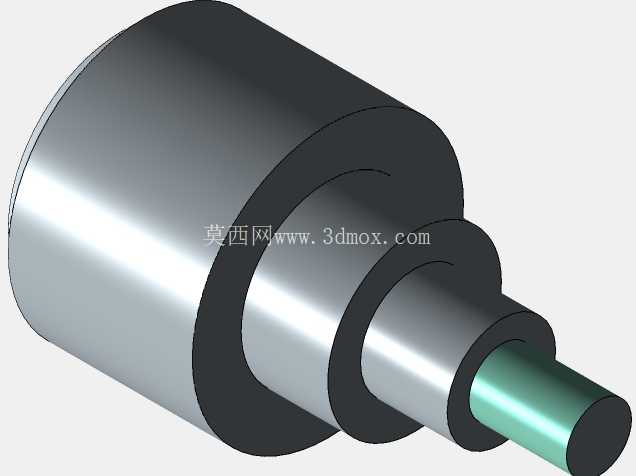

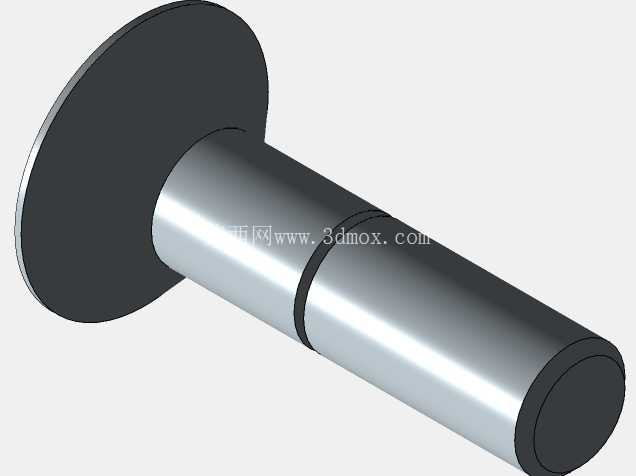

　　从结构布局来看，底部采用整块铣削成型的L型安装立座，底座平面预留两个内六角螺栓安装沉孔，可直接固定在生产线旁的标准工作台T型槽上，安装边界的孔位间距适配主流40系列工业铝型材工作台的槽距，不需要额外加工过渡连接板就能完成现场部署。立座正面的功能区做了模块化拆分：左侧伸出的带轴肩定位圆柱，是软管穿入的定位基准，圆柱外径可根据待加工软管的内径规格更换适配衬套，轴肩端面就是软管切割的轴向定位面，能保证每一件工件的切割长度公差控制在±0.1mm范围内；中间的开放式空腔是切割刀具的走刀避让空间，同时也是检测工位的观察窗口，切割完成后不需要拆卸工件，就能直接在这个空腔位置用塞规检测切口的圆度、端面的倾斜量，检测时工件始终保持在切割时的夹持状态，完全避免了拆卸后工件回弹带来的检测数据偏差。

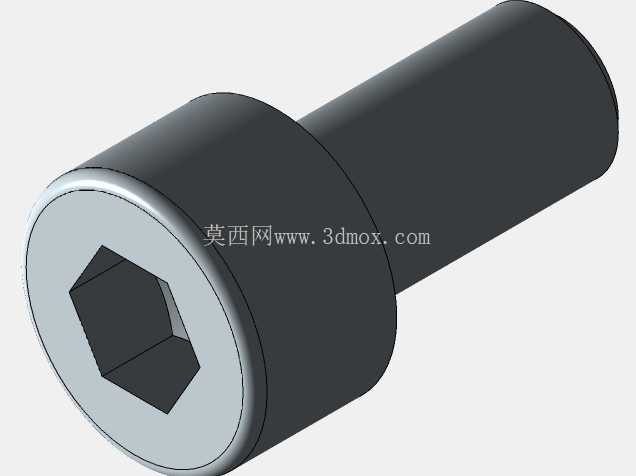

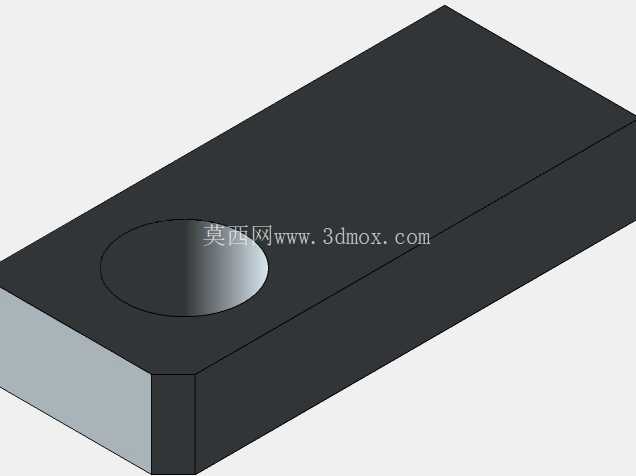

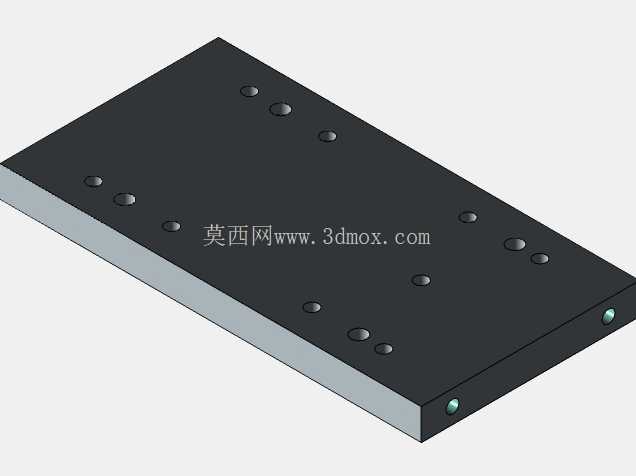

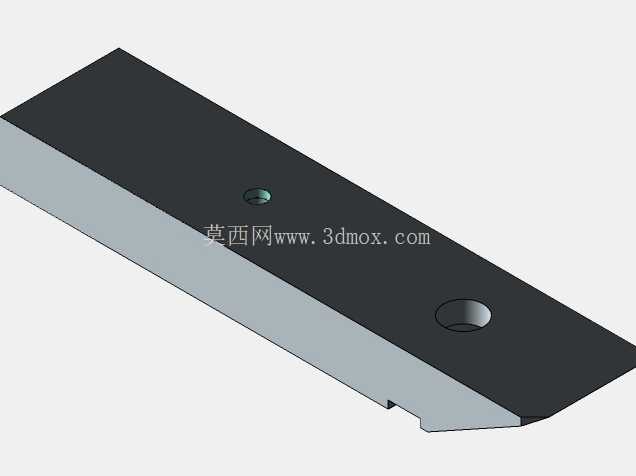

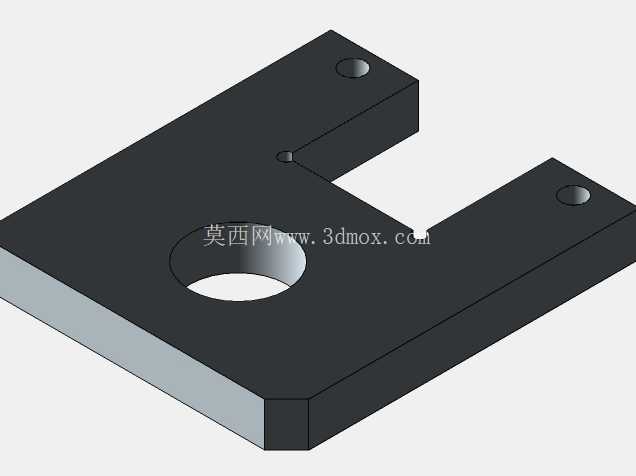

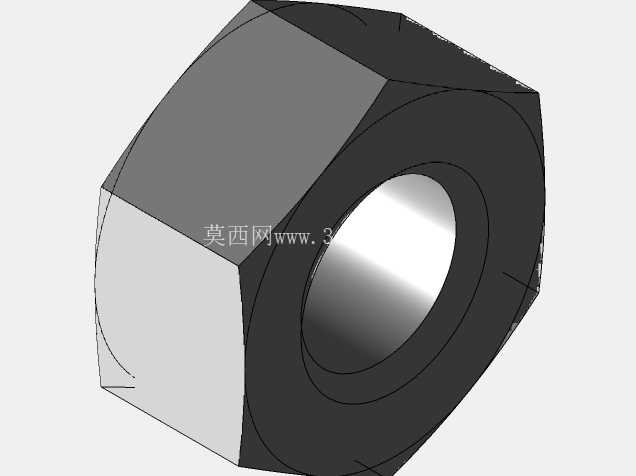

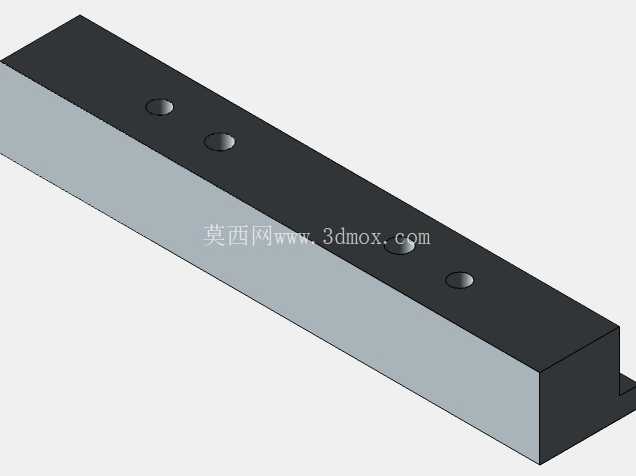

　　立座上的四个对称布置的内六角锁紧螺钉，用来固定可更换的夹持压板，压板的内弧面根据软管外径做了仿形铣削，夹紧力通过螺钉的拧紧力矩控制，既可以保证切割时软管不会出现轴向窜动，也不会因为夹紧力过大造成软管管壁变形，影响切割端面的成型质量。立座右侧的通孔是检测芯轴的导向位，切割完成后将对应规格的检测芯轴从这个孔穿入，就能直接检测软管切口的同轴度，芯轴与导向孔采用H7/g6的小间隙配合，检测时的滑动阻力小，不会因为配合过紧刮伤软管内壁。整个工装的所有外露棱边都做了R0.5的倒角处理，避免操作人员上下料时被锐边划伤，所有与工件接触的定位面、夹持面都做了硬质阳极氧化处理，耐磨性能提升的同时也不会在软管表面留下压痕。

　　在实际产线应用中，这套工装可以适配外径6mm到25mm的常用工业软管，更换不同规格的定位衬套、夹持压板和检测芯轴就能完成多规格产品的快速换型，换型时间不超过5分钟，相比传统的分离式切割、检测工位，单工件的加工检测周期能缩短40%左右，同时因为消除了二次定位误差，产品的一次合格率能提升到98%以上。工装的整体结构没有采用复杂的传动部件，日常维护只需要定期清理切割残留的软管碎屑，在导向芯轴的配合面涂抹少量润滑脂即可，不需要复杂的调校就能长期保持作业精度，非常适合中小批量多规格的软管加工产线使用，也可以集成到半自动切管设备上作为专用夹持检测模块使用，不需要对原有设备的主体结构做大幅改动就能完成升级。
