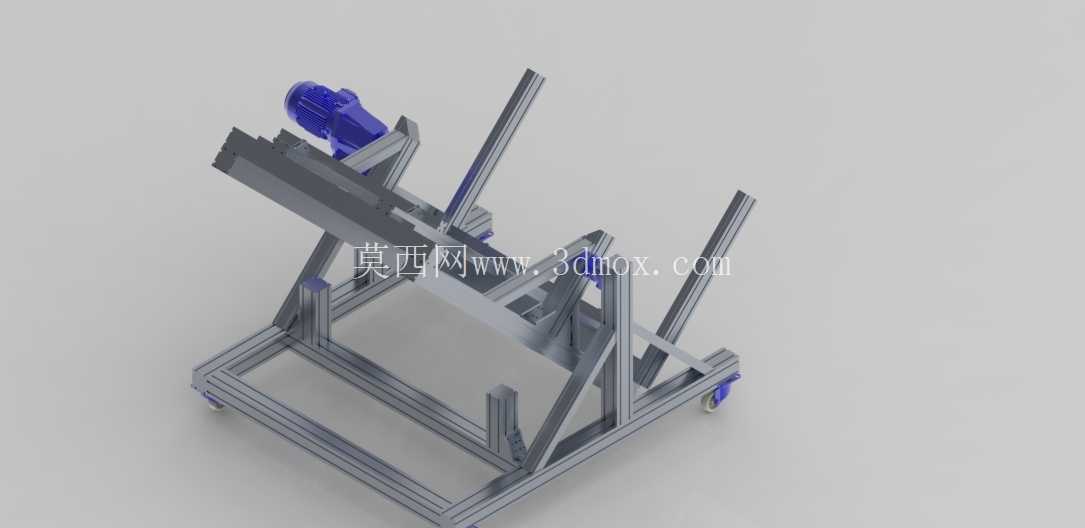

带脚轮铝型材框架旋转承载工装结构

　　这套可移动旋转承载工装，主要面向车间内中小型工件的多工位转序、角度调整加工作业场景，适配装配、检测、焊接等多道工序间的工件承载需求，解决传统固定工装无法灵活转场、工件角度调整需额外吊装辅助的痛点。整体框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，框架底部四角配置带刹车的万向脚轮，单脚轮额定承载满足整架加工件总重量的1.5倍安全系数要求，无负载状态下单人即可推动转场，脚轮踩下刹车后可实现整机位置固定，避免作业过程中出现滑移偏移。

　　框架上部设置倾斜式承载导轨面，导轨面的倾斜角度经过反复校核，匹配操作人员站立作业的最佳操作高度，减少长期作业的腰部疲劳，导轨两侧设置可调式限位挡块，可根据不同规格工件的外形尺寸调整挡块位置，适配一定尺寸范围内的工件装夹需求，无需更换工装即可完成多规格工件的承载作业。旋转驱动端配置在框架上部一侧，采用减速驱动单元直接连接承载转轴，转轴两端采用带座轴承支撑，轴承座与铝型材框架之间设置加强连接板，分散转轴转动时的径向载荷，避免长期使用出现型材连接位松动变形，旋转角度可根据作业需求在0到45度范围内无级调整，调整到位后通过侧边的锁止销完成角度固定，防止加工过程中承载面出现意外转动。

　　框架的斜向支撑筋采用对称式布置，从底部框架横梁延伸至上部承载导轨的中后段，形成稳定的三角支撑结构，承载面加载额定重量工件时，整体框架的形变量控制在0.2mm每米范围内，满足精密装配作业的刚性要求。安装边界方面，整机底部占地尺寸适配车间标准通道宽度，可顺利通过1.2米宽的车间人行通道，整机高度不超过1.6米，转场过程中不会与车间常见的管线桥架、设备悬臂发生干涉。承载导轨的槽口采用标准工业铝型材槽宽，可直接搭配通用T型螺栓安装各类夹具、定位块，无需额外在型材上打孔加工，降低工装改造的加工成本。

　　脚轮安装位采用加厚连接板与底部型材连接，连接板与型材之间设置防滑垫片，避免脚轮受力后连接螺栓出现松动，每个脚轮安装位配置4组内六角螺栓连接，连接强度满足频繁移动、急停工况下的载荷要求。旋转部位的转轴端部设置机械限位块，防止旋转角度超出设计范围导致驱动单元过载，同时在驱动侧设置手动操作手柄，断电状态下也可通过手动方式调整承载面角度，应对突发断电等异常工况。框架所有铝型材的连接部位均采用标准角件加螺栓连接，无焊接结构，后期如果需要调整框架尺寸、拓展功能模块，可直接拆解重组，无需整体报废重做，大幅降低工装的迭代改造成本。承载面的导轨间距可通过松开连接螺栓进行调整，适配不同宽度的工件安装需求，调整范围覆盖常见中小型结构件的宽度尺寸，减少车间内同类工装的配置数量。整机未设置多余的外凸结构，所有螺栓端部均做沉头处理，避免转场、作业过程中剐蹭操作人员或周边设备，框架边角位置加装塑料端盖，防止铝型材切割端面的毛刺划伤人员。
