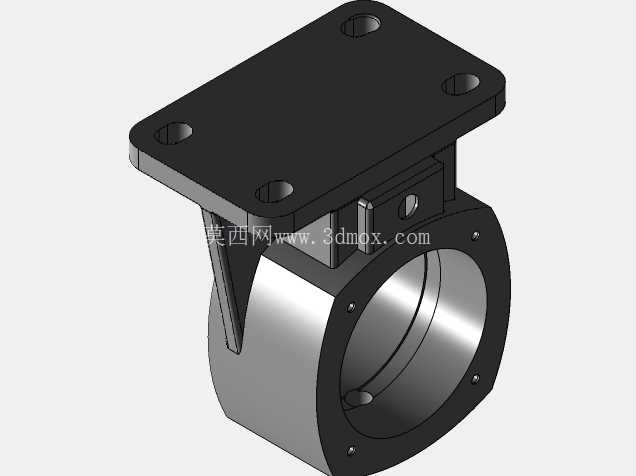

拉格博克MR3法兰安装式轴承支撑座结构

　　在工业传动系统的布局中，这类带方形安装法兰的筒式支撑部件，常被用于重载传动轴的径向与轴向载荷承载场景，常见于输送设备辊道支撑、中小型减速机输入输出端定位、风机叶轮轴固定等工况，能够为旋转轴提供稳定的回转基准，避免轴系运行过程中出现径向跳动、轴向窜动超差的问题。从结构设计逻辑来看，该部件采用分体式组合结构，上部方形法兰板为安装基准面，四个角位设置沉头安装孔，可通过内六角螺栓直接固定在设备安装立面或机架面板上，沉孔设计能够保证螺栓头完全沉入法兰平面内，不会突出安装面造成干涉，同时法兰板与下部筒状支撑主体之间设置了三角形加强筋，沿法兰对角线方向布置，能够有效抵消轴系运行时传递到法兰安装面的倾覆力矩，避免长期交变载荷下法兰与筒体连接位置出现应力开裂。

　　下部筒状主体为轴承容纳腔，内壁加工有精准的轴承定位台阶，可适配标准系列深沟球轴承或角接触轴承的外圈安装，筒壁圆周方向均匀布置多个紧定螺钉孔，安装轴承后可通过紧定螺钉对轴承外圈进行周向防松定位，防止轴承在腔体内出现跟转打滑的问题，筒体端面同样设置了一圈端盖安装螺孔，可配套安装密封端盖，实现腔体内部的防尘、防润滑油泄漏的密封效果，适配有粉尘、切削液飞溅的车间作业环境。

　　从安装边界尺寸来看，上部方形法兰的边长尺寸覆盖了下部筒体的外径范围，四个安装孔的孔位间距按照通用安装机架的标准孔距设计，能够直接适配多数现有设备的安装面板开孔，不需要额外做安装面的二次扩孔或改孔加工；下部筒体的轴向长度根据轴承的装配宽度预留了足够的容纳空间，同时预留了密封件的安装槽位，轴孔的通径尺寸与适配轴承的内孔尺寸形成系列化匹配，可对应不同直径的传动轴穿过。在实际选型应用中，这类支撑座的安装面平面度要求控制在0.05mm以内，安装时需要先清理法兰安装面与设备机架面的毛刺、焊渣，保证两个结合面完全贴合后再对角拧紧安装螺栓，避免法兰面出现翘曲导致筒体轴线与安装面垂直度超差，进而造成轴承运行时偏载、过早磨损的问题。

　　在装配轴承时，需要采用铜棒敲击轴承外圈或者使用轴承热装工艺，禁止直接通过敲击轴承内圈将轴承装入筒体内腔，防止轴承滚道出现损伤影响使用寿命；安装完成后需要手动转动穿入的传动轴，检查轴系回转是否顺畅无卡滞，确认无异常后再安装端盖密封件，加注适配的润滑脂。该结构的设计充分考虑了现场安装的便捷性，不需要复杂的专用工装即可完成装配，同时加强筋的布置在保证结构强度的前提下尽可能减少了整体重量，相比整体铸造的同规格支撑座，分体式结构的加工难度更低，法兰板和筒体可分别采用不同的材料加工，法兰板可选用强度较高的碳素结构钢保证安装强度，筒体可选用耐磨性能较好的合金铸铁保证轴承配合面的耐磨性，在成本控制和性能平衡上做到了较好的兼顾。在日常维护场景中，只需要拆卸端盖即可检查内部轴承的磨损情况，不需要将整个支撑座从机架上拆下，大幅降低了设备维护的拆装工作量，适合连续生产线上的设备长期使用，减少停机维护的时间成本。
