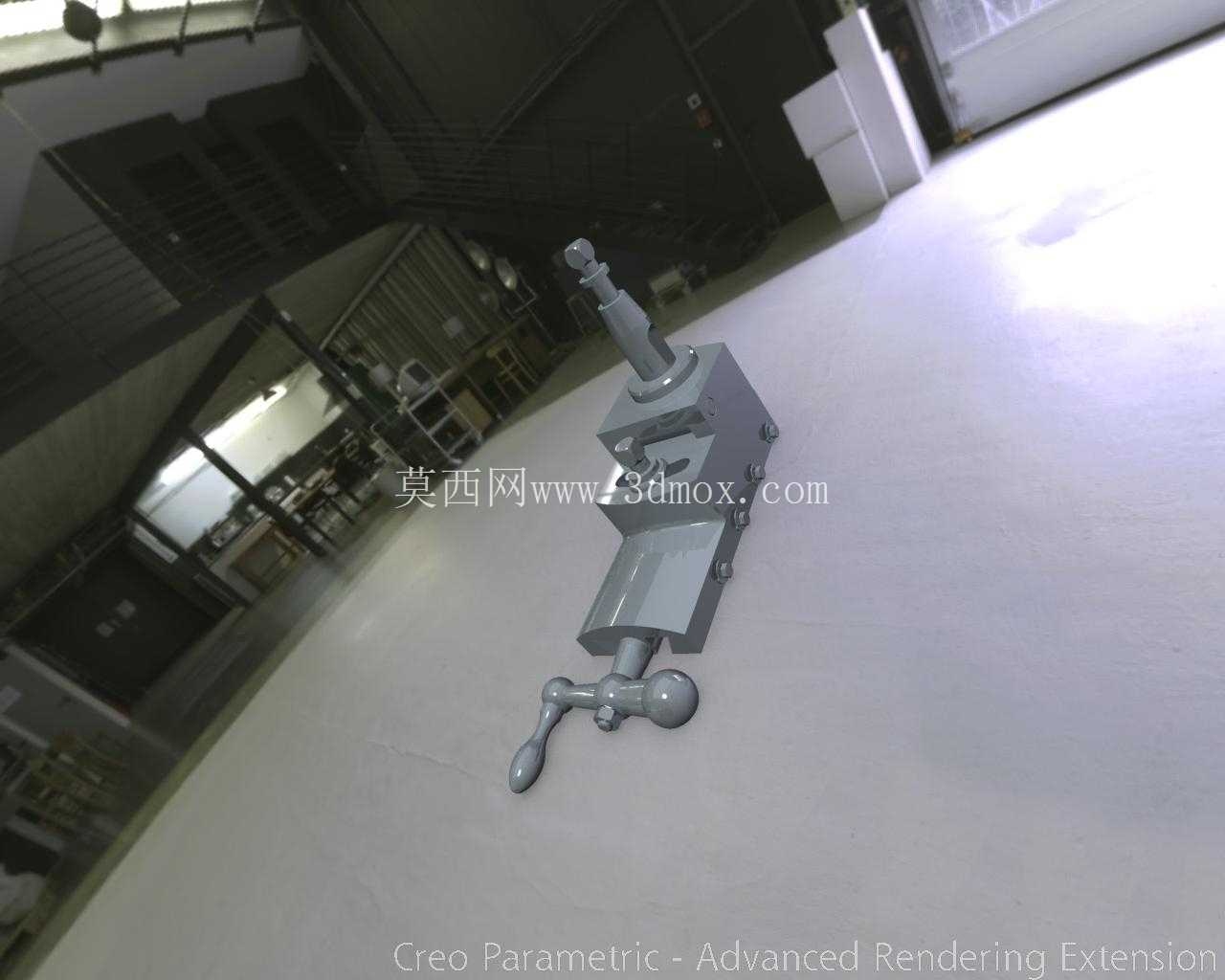

刨床用可调式刀架夹持组件结构设计

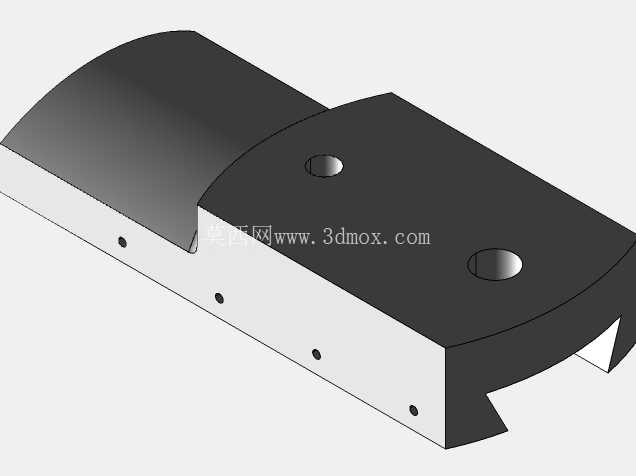

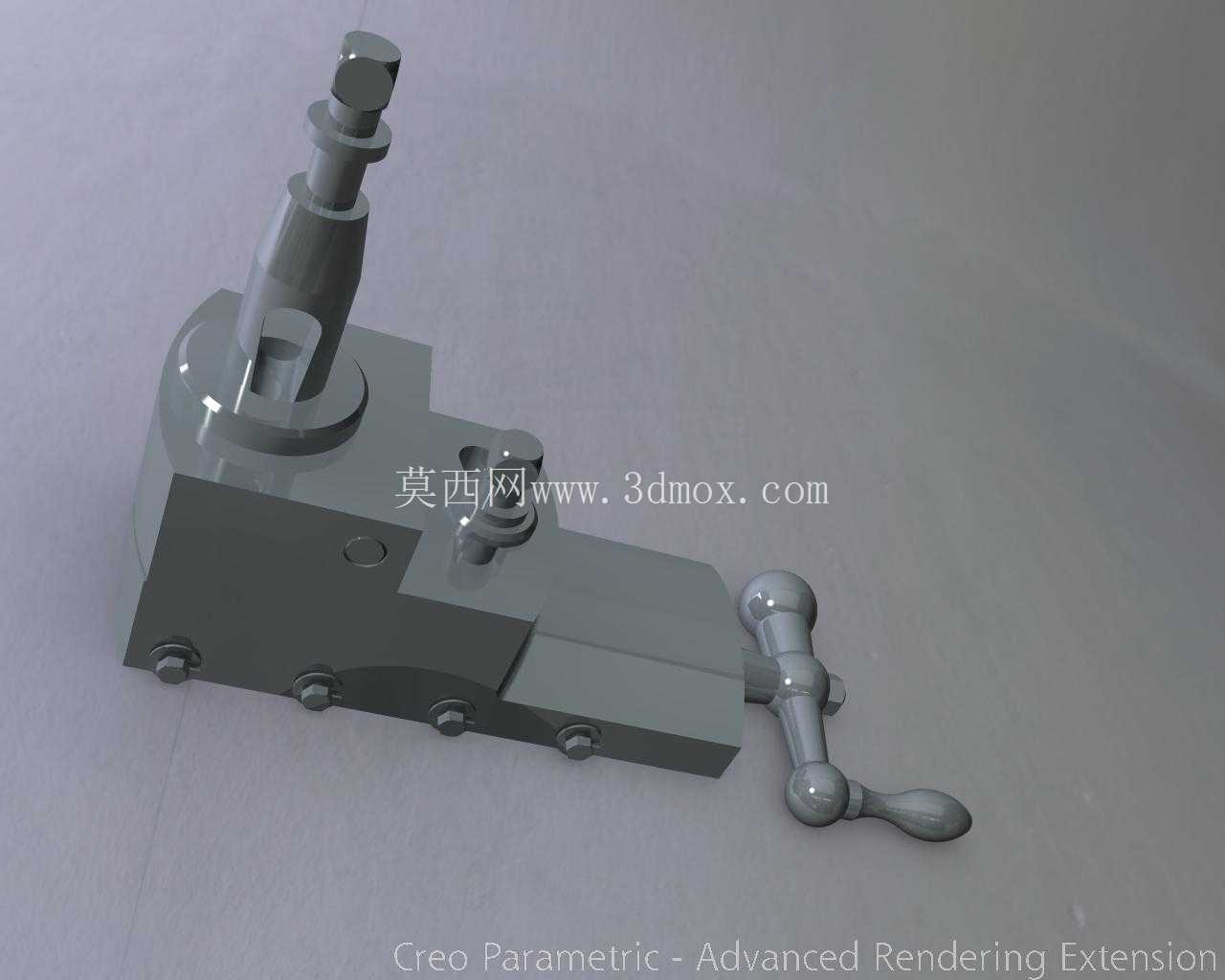

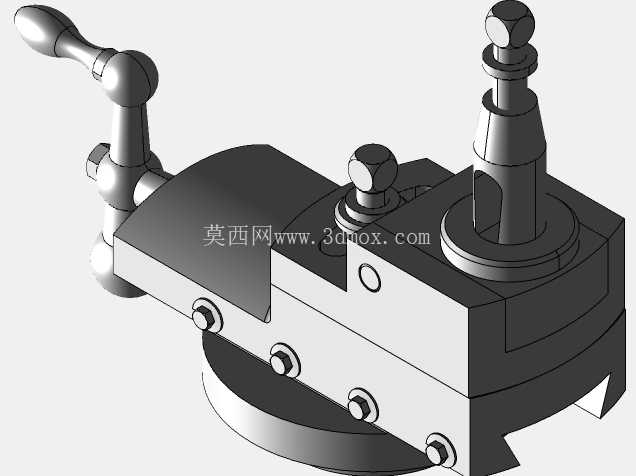

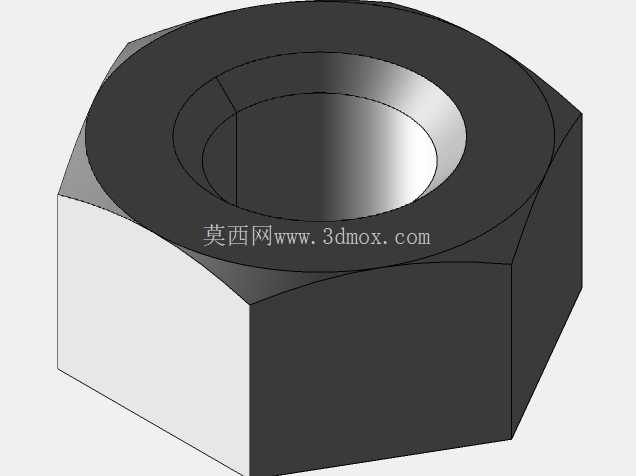

　　在牛头刨床、龙门刨床等金属切削设备的加工场景中，刀架是直接承担刀具装夹、切削角度调整、进给导向的核心功能部件，其结构刚性、调节精度、装夹可靠性直接决定了刨削工序的加工质量与生产效率。这套刀架组件的设计完全围绕刨削加工的实际工况展开，刨削属于断续切削工况，刀具切入切出工件瞬间会承受较大的冲击载荷，因此整体主体结构采用方块式承力布局，核心装夹基体选用一体式钢质构件，避免多拼接结构带来的刚性损耗，装夹槽的开口尺寸匹配常规刨刀的刀杆截面范围，通过侧方压紧螺钉实现刀具的多点锁紧，可避免切削过程中出现刀具窜动、扎刀等问题。

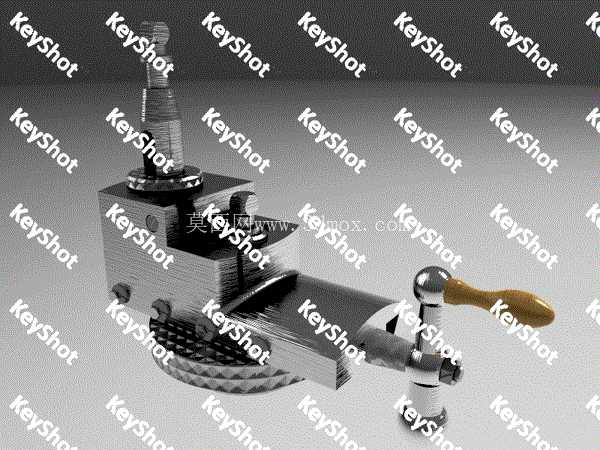

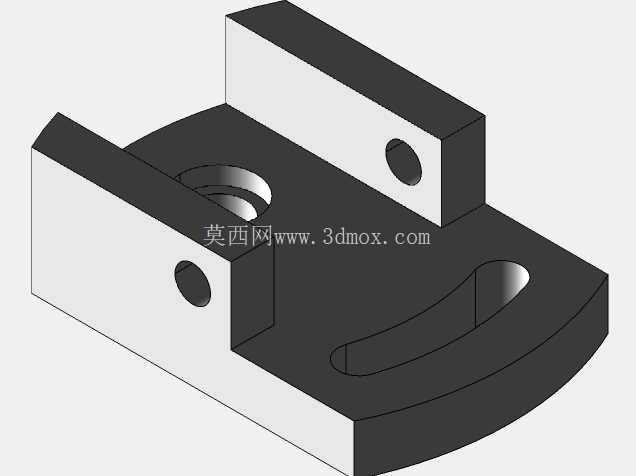

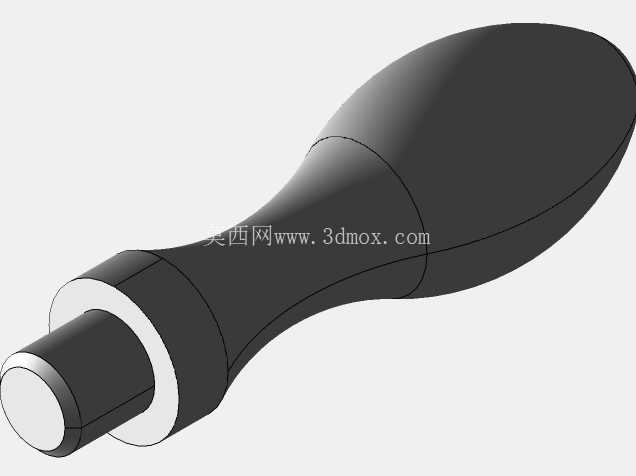

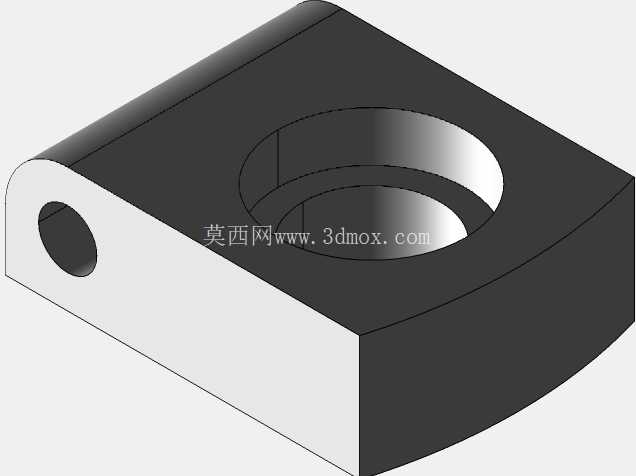

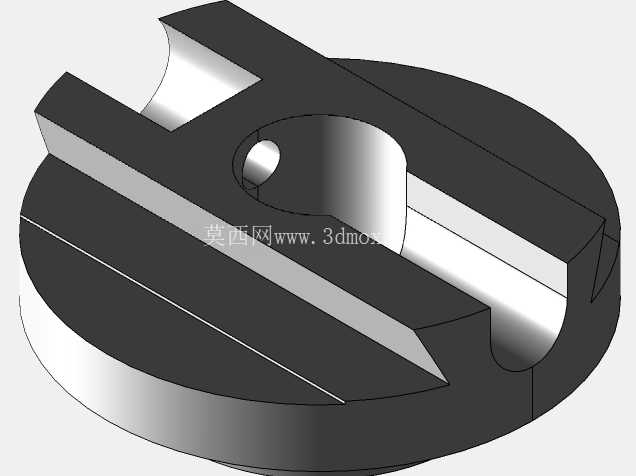

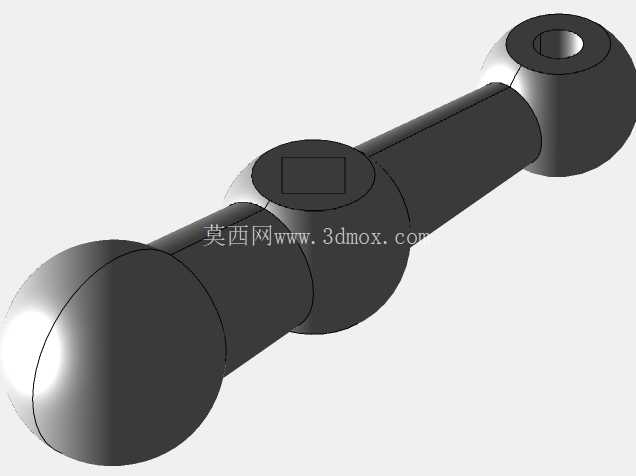

　　从功能特性来看，这套刀架集成了刀具装夹、角度偏转、手动进给、抬刀复位的多重功能：带木质握柄的操作杆连接内部的进给调节机构，操作人员可通过扳动握柄实现刀架的小距离手动进给，也可在加工斜面、成型面时调整刀架的偏转角度，让刀具切削刃贴合工件的加工轮廓；刀架底部设置了带刻度的回转调节盘，可实现水平方向的角度偏转，满足不同角度刨削、燕尾槽加工等特殊工序的装夹需求；抬刀结构的设计可在刨床回程过程中让刀具微量抬起，避免刀具回程时划伤已加工的工件表面，降低刀具后刀面的不必要磨损。

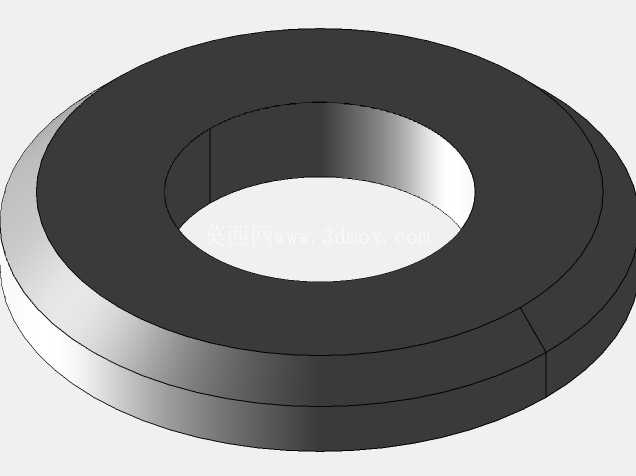

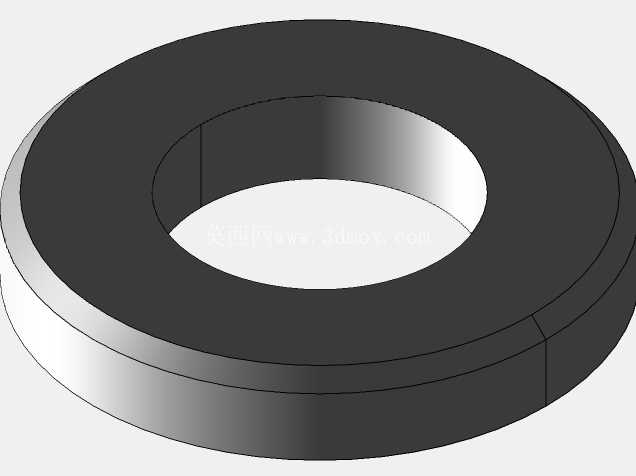

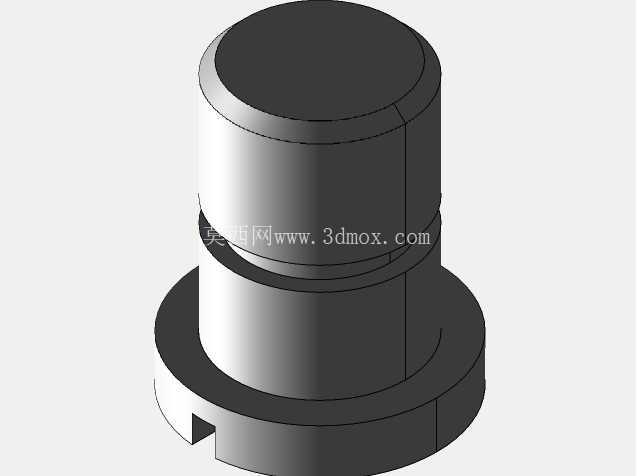

　　设计过程中重点考量了安装边界与尺寸适配性，刀架的底部连接接口完全匹配常规刨床滑枕的安装尺寸，无需额外改制连接法兰即可直接替换原有刀架组件，整体安装后的外伸长度控制在合理范围内，避免刀架悬伸过长导致切削时出现振颤，影响加工表面的粗糙度。各转动配合面均预留了合理的间隙公差，既保证角度调节时的操作顺畅度，又不会因间隙过大导致加工时出现让刀现象；锁紧机构的位置设置在操作侧，操作人员在机床旁即可快速完成刀具锁紧、角度固定等操作，无需探身到加工区域，符合机床操作的安全规范。

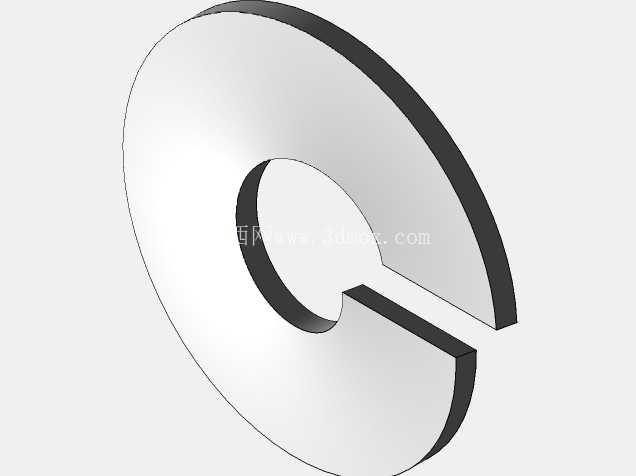

　　在实际生产应用中，这类刀架可适配平面刨削、T型槽加工、斜面刨削、成型面刨削等多种加工工序，更换不同的压紧附件还可装夹成型刨刀、切槽刀等不同类型的切削刀具，覆盖普通机加工车间绝大多数的刨削加工需求。结构上没有冗余的复杂构件，日常维护时只需定期对转动配合面加注润滑油、检查锁紧螺钉的磨损情况即可，整体维护成本低，适合在批量零件加工、工装夹具制作、设备维修等场景下长期使用。刀架的各运动部件均设置了限位结构，避免调节过程中出现超程脱出的问题，操作手柄的握持位置符合人体工程学设计，长时间操作也不易产生疲劳，手动进给的行程刻度清晰，可实现精准的小进刀量控制，满足精加工工序的进刀精度要求。
