壁挂式导向滑轮支撑滑移机构

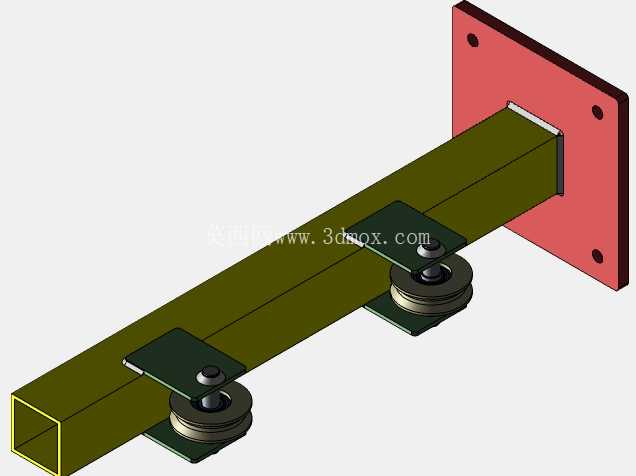

　　这套壁挂式滑轮导向机构，核心应用场景集中在车间工位物料滑移输送、小型设备沿墙线性位移导向、轻型工装挂装滑移等工况，区别于落地式滑移导轨，壁挂安装的形式能最大程度释放地面作业空间，尤其适合狭长通道旁的工位辅助输送、墙面挂载工具的位置调整这类对地面空间占用有严格要求的场景。从实际用途来看，这套机构通过壁挂安装座固定在混凝土墙面或钢结构立柱立面，配套的方型截面型材作为滑移轨道，两组滑轮组件卡合在方管的上下两个平面，实现沿型材长度方向的低阻力线性移动，挂载端可根据需求加装工装挂板、物料托盘、小型气动工具挂架，满足不同工位的物料转运、工具位置调整需求，单组滑轮的承重设计适配轻型载荷工况，避免大规格导轨带来的成本浪费与安装空间冗余。功能特性上，两组滑轮采用上下对夹的安装形式，滑轮轮缘与方管型材的接触面做了贴合弧度设计，既保证滑移过程中不会出现侧向脱轨，又能将滑动摩擦替换为滚动摩擦，大幅降低推移过程中的阻力，手动即可轻松推动挂载负载完成位置调整；壁挂安装板上预留的两个沉头安装孔，适配常规膨胀螺栓或钢结构焊接螺栓的安装尺寸，安装时无需额外加工适配板，直接通过紧固件即可完成墙面固定，安装板与方管型材的连接端采用嵌入式定位结构，型材插入安装板的定位槽后通过侧面紧固件锁死，避免型材受载荷后出现连接端松动或下垂。

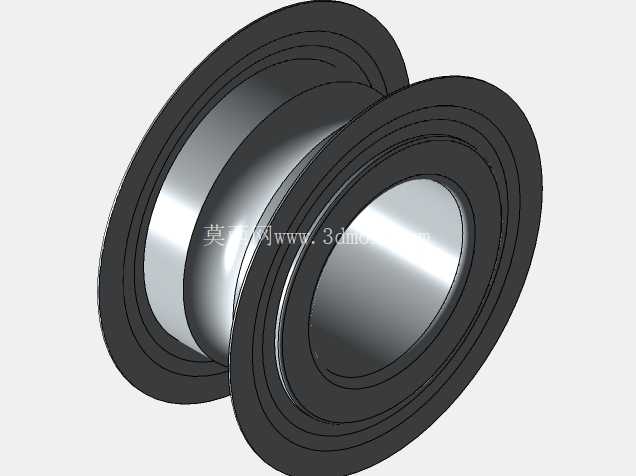

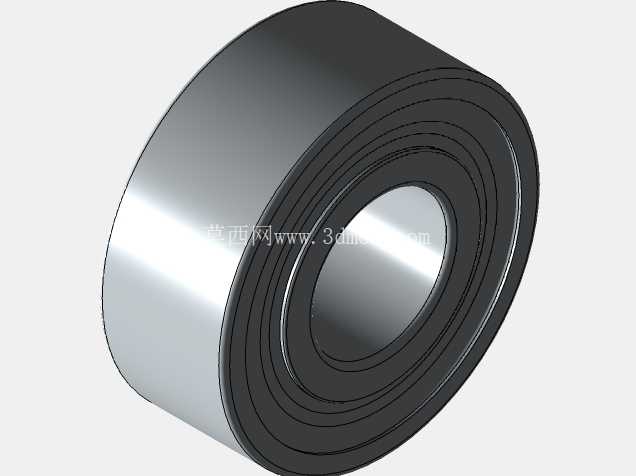

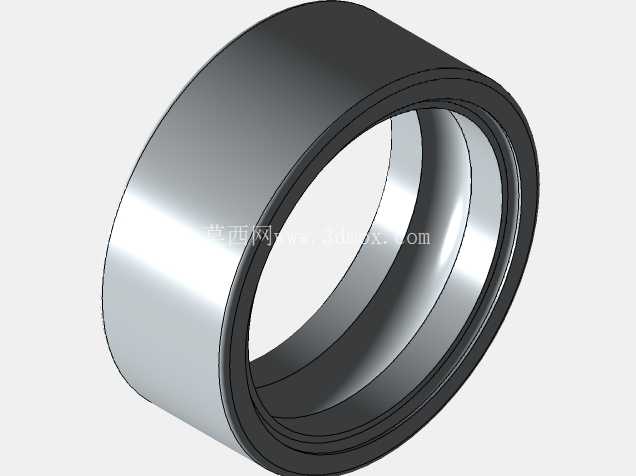

　　设计思路上，整套机构优先考虑安装便捷性与工况适配性，没有采用复杂的线性导轨标准件，而是选用通用方管作为轨道基材，一方面方管型材采购成本低、切割加工难度小，后期维护更换时无需采购专用导轨配件，现场即可完成型材裁切替换；另一方面滑轮组件采用分体式安装座设计，每个滑轮通过独立的安装板固定在移动载板上，安装时可根据方管的实际壁厚微调滑轮的压紧间隙，补偿型材加工的尺寸公差，避免因型材尺寸偏差出现卡滞或间隙过大晃动的问题；滑轮本身采用带轴承的金属轮体，相比塑料滑轮耐磨性能更好，长期使用不会出现轮体磨损导致的间隙变大，适配车间多尘、有少量金属切削碎屑的工况，轮体的密封轴承结构能阻挡碎屑进入轴承滚道，延长维护周期。

　　外形尺寸与安装边界方面，壁挂安装板的竖向尺寸控制在常规安装的合理范围，不会过多占用墙面的竖向安装空间，安装孔的中心距适配常见的墙面膨胀螺栓安装间距，安装时无需在墙面打过多孔位；方管轨道的截面尺寸选用常规通用规格，轨道长度可根据实际滑移行程需求灵活裁切，不需要修改两端的连接结构；滑轮组件突出方管表面的尺寸做了紧凑化设计，移动载板与墙面之间的预留间隙足够容纳常规的挂载连接件，不会出现载板移动时与墙面紧固件刮蹭的问题；整套机构的侧向突出尺寸从墙面算起控制在较小范围，不会过多占用通道空间，即使在宽度较窄的车间通道旁安装，也不会影响人员与物料车的正常通行。从结构细节来看，每个滑轮的安装轴都做了防转设计，轴体与安装板之间采用过盈配合加顶丝固定的形式，避免滑轮长期滚动过程中轴体出现转动导致紧固件松动；移动载板上预留了多个标准安装孔位，可直接连接各类工装挂具，不需要二次加工载板的安装孔；安装板与方管连接的定位槽深度做了冗余设计，即使方管端面存在少量切割斜度，也能顺利插入定位槽完成安装，降低现场安装的对位难度。

　　在实际工况适配中，这套机构的滑移阻力经过优化，即使挂载额定载荷，推移力也控制在单人可轻松操作的范围，不需要额外加装助力装置；滑轮与方管的接触形式避免了点接触带来的型材表面压痕，长期使用后方管表面不会出现明显的凹坑，保证滑移的顺畅性；整套结构没有易损的复杂零件，日常维护仅需要定期清理滑轮滚道表面的碎屑，在轴承位置加注少量润滑脂即可长期稳定运行，非常适合车间现场的长期使用场景，相比定制化的线性滑移模组，这套结构的加工成本更低、安装维护更简便，完全能满足轻型壁挂滑移工况的使用需求。
