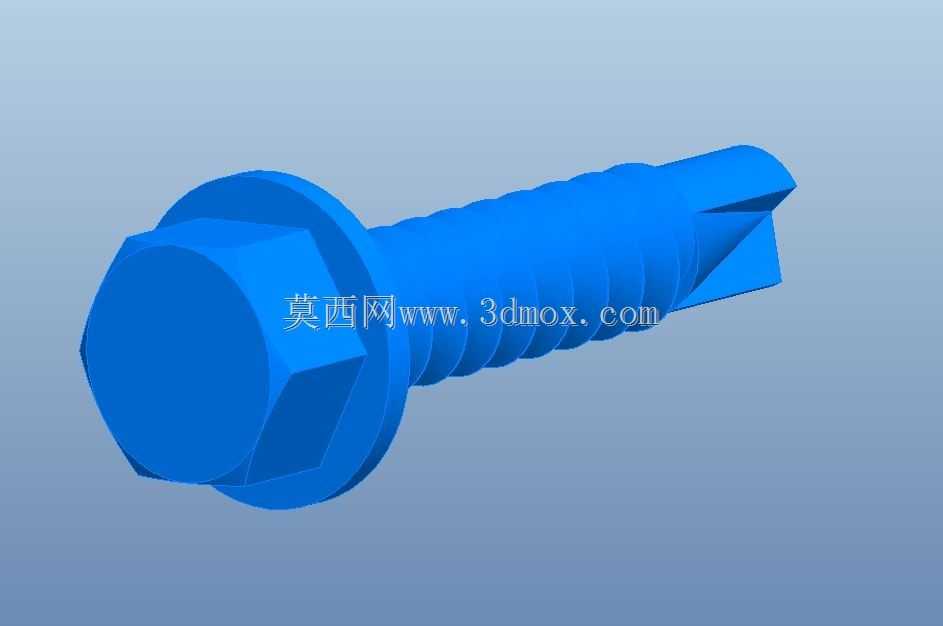

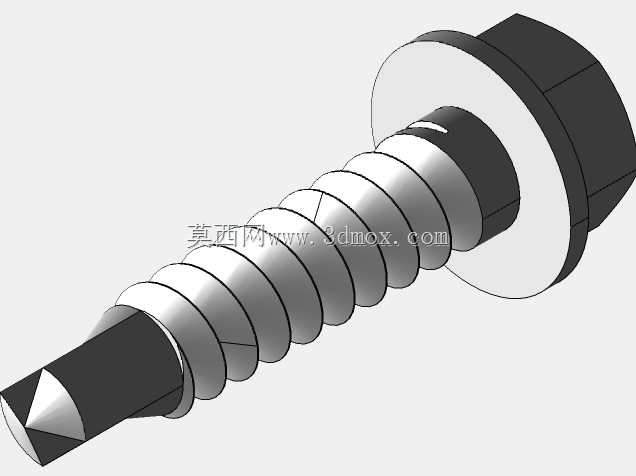

外六角法兰面自钻自攻螺钉结构设计

　　在输变电设备柜体装配、轻钢龙骨结构拼接、低压电器壳体固定这类需要一次性完成钻孔、攻丝、锁紧的作业场景里，自钻自攻螺钉的结构合理性直接决定现场装配效率与连接可靠性，这款外六角法兰面自钻螺钉的三维建模完全围绕现场施工的实际痛点展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。先看末端的钻尾结构，建模时特意将钻尖的切削角度控制在适合薄钢板、冷轧板、有色金属薄板加工的区间，避免角度过钝导致钻孔时轴向推力过大，或是角度过尖造成钻削过快、螺纹尚未切入基材就钻穿板材的问题，钻尾的排屑槽宽度与深度经过反复校核，保证钻削产生的金属切屑能顺着槽道顺利排出，不会卡在孔壁与螺杆之间造成锁附卡滞，也能减少切屑残留带来的接触面锈蚀隐患。

　　螺杆部分的螺纹采用自攻螺钉专用的牙型设计，牙距比普通机牙螺钉更宽，牙山角度经过优化，在切入基材时能顺畅挤压出匹配的内螺纹，不需要预先在基材上攻丝，螺纹大径与中径的公差控制严格，既保证锁附后螺纹啮合有足够的咬合面积，承受长期振动载荷时不会松脱，又不会因为牙径过大导致锁附扭矩超标，造成螺钉拧断或是基材螺纹滑牙。螺杆靠近头部的位置设计了一体式法兰面，这部分结构是这款螺钉区别于普通外六角自钻钉的核心特征，法兰面的直径大于六角头的对边尺寸，锁附完成后法兰面会紧紧压在被连接件表面，不需要额外加装平垫圈，就能增大接触承压面积，分散螺钉头部对基材的压应力，避免薄板材、涂层板材在锁紧时被压溃变形，同时法兰面与螺杆衔接的位置做了平滑过渡圆角，能减少应力集中，在承受横向剪切载荷时不会在头杆结合处发生断裂。

　　头部采用标准外六角构型，适配常规的电动扳手、套筒工具，现场施工时不需要特殊批头就能施加足够的锁紧扭矩，六角头的对边尺寸、头部高度都符合通用紧固件的配套尺寸标准，和现有施工工具的兼容性极强，不会出现套筒打滑、无法施力的问题。在建模的尺寸边界设定上，这款螺钉的整体长度覆盖常规电气装配、五金固定的常用区间，法兰面的平面度控制在合理公差范围内，保证锁附后法兰面与被连接件表面完全贴合，不会出现倾斜导致的预紧力分布不均；钻尾部分的长度经过匹配设计，保证钻尖穿透被连接件后，螺纹部分能及时切入基材形成有效啮合，不会出现钻穿后螺纹还未咬合、螺钉无法锁紧的情况。

　　实际应用中，这类螺钉常被用在电源变压器的外壳封装、电气柜的钣金件拼接、户外光伏支架的薄型钢连接、通风管道的法兰固定等场景，不需要预先钻孔、攻丝、加装垫圈，单颗螺钉就能完成全套连接工序，大幅减少现场施工的工序步骤，降低人工操作的误差率。建模过程中特意还原了各部分结构的过渡细节，比如螺纹收尾处的退刀结构、法兰面背面的防滑齿（如果是防滑款的结构预留）、钻尖与螺纹段的衔接锥度，这些细节往往是通用紧固件模型容易忽略的部分，但恰恰是这些细节决定了模型导入装配体后做干涉检查、装配模拟时的准确性，结构工程师在做整机装配仿真时，可以直接调用这个模型验证螺钉长度是否适配叠层板材的总厚度，检查法兰面是否会和周边的元器件、结构筋条发生干涉，模拟锁附过程中工具的操作空间是否足够，不需要再对模型做二次修整。从连接可靠性的角度看，一体式法兰面的设计还能在一定程度上起到防松的作用，当连接副承受振动载荷时，更大的接触面积能提供更高的摩擦阻力，减少螺钉因为振动发生回转松脱的概率，在户外设备、有持续振动的电气设备上使用时，连接稳定性比普通盘头、 countersunk头的自钻螺钉更有优势。建模时对各部分的几何公差做了隐含的工艺适配，比如六角头的拔模角度、螺纹的成型工艺圆角，保证模型对应的实际产品可以通过冷镦工艺批量生产，不会出现无法加工的尖锐内角、壁厚不均的结构，符合紧固件量产的工艺要求，不会出现设计结构好看但无法落地生产的问题。
