起重机配套吊钩滑轮组结构设计

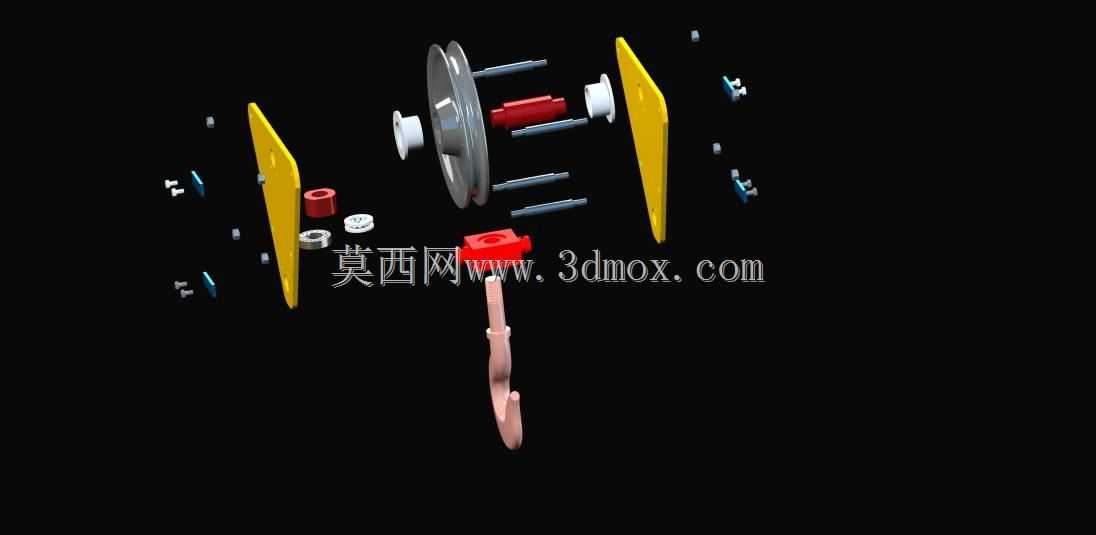

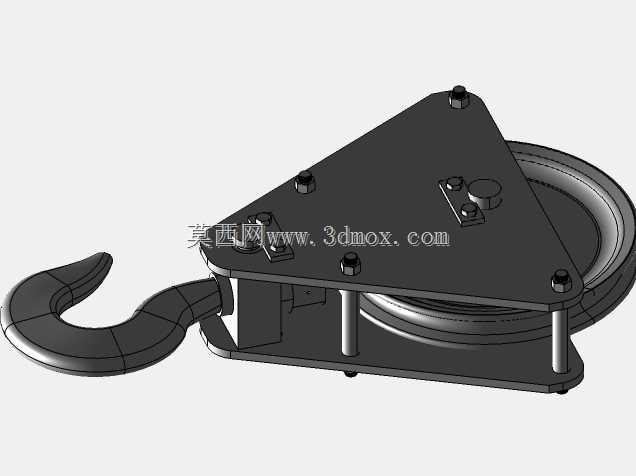

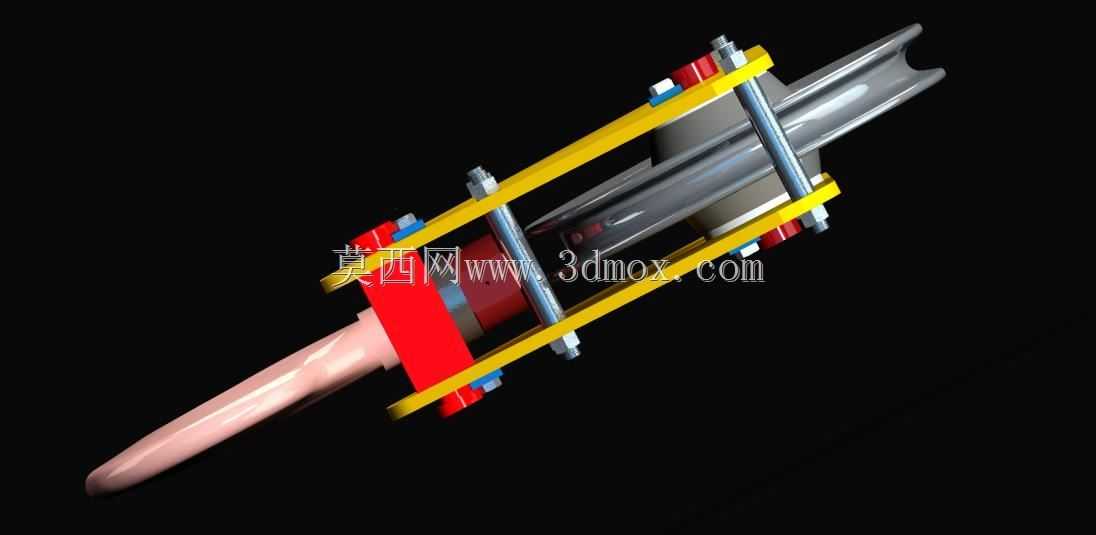

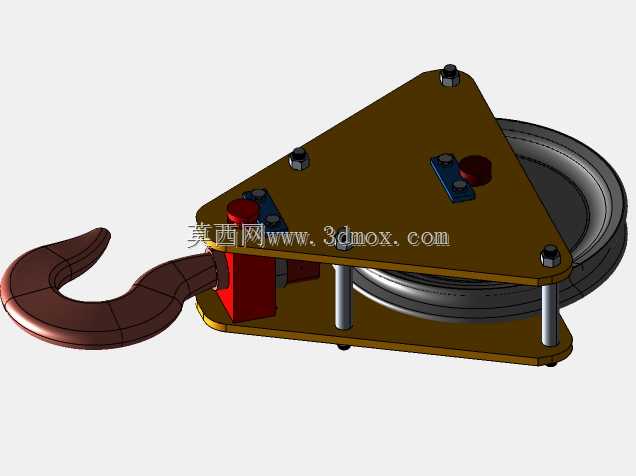

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材垂直吊运、仓储重型货物堆垛这类常规起重作业场景里，吊钩组件是直接和被吊载荷接触的终端执行部件，整套组件的结构合理性直接决定起重作业的安全冗余与操作顺畅度，也是起重设备日常维保、结构校核时的核心检查对象。这套吊钩组件采用滑轮组集成式结构设计，上部的滑轮直接嵌入三角形护板形成的安装腔体内，护板采用对称双板夹持结构，既可以对滑轮形成侧向防护，避免作业过程中杂物卡入滑轮绳槽、或是钢丝绳脱槽引发安全隐患，同时双板结构通过销轴连接形成稳定的承载框架，所有载荷会通过护板均匀传递到下部的吊钩连接部位，避免局部应力集中导致的结构变形。

　　滑轮的绳槽曲率经过匹配设计，适配常规起重作业用的钢丝绳直径，绳槽表面做了圆弧过渡处理，能够减少钢丝绳在卷绕过程中的磨损，延长钢丝绳的实际使用寿命，滑轮内部集成了自润滑轴承结构，在额定载荷下转动阻力小，不需要频繁加注润滑脂就能维持顺畅转动，适配户外、高粉尘这类维保条件有限的作业场景。下部的吊钩采用锻造钩体结构，钩头的曲率经过载荷校核，在挂入吊装带、卸扣或是工件吊耳时，能够保证载荷始终作用在钩体的中心线上，避免偏载导致钩体侧向受力变形；钩体和上部护板的连接部位设置了推力轴承结构，吊钩可以在承载状态下水平360度旋转，方便作业人员调整被吊工件的朝向，不需要反复挪动起重设备的变幅位置，就能完成工件的对位安装，尤其是在车间内设备安装、工位工件转序时，这个旋转结构能大幅降低对位操作的难度。护板上设置的两组防脱卡扣结构，上部的卡扣对应滑轮位置，在钢丝绳穿入完成后可以锁定滑轮外侧的挡销，避免钢丝绳在松弛状态下从绳槽内脱出；下部的卡扣对应吊钩的开口位置，在吊具挂入吊钩后可以自动锁止钩口，防止作业过程中吊具因为晃动、冲击从钩口滑脱，这两处安全结构都是起重安全规范里强制要求的配置，在建模时特意做了装配间隙的校核，保证卡扣开合顺畅，不会因为结构干涉出现卡滞。从安装边界来看，这套吊钩组件的上部滑轮轴直接和起重小车的钢丝绳端头连接，不需要额外设计复杂的连接法兰，整体的横向尺寸控制在常规起重小车的吊点间距范围内，不会和小车架的侧边结构发生干涉；下部吊钩的最低点到滑轮轴中心的距离，也就是吊具的有效高度，经过优化设计，在保证钩体旋转空间、安全卡扣安装空间的前提下，尽可能压缩了整体高度，能够在起重设备的额定起升高度范围内，最大化保留有效吊装高度，避免因为吊具自身高度过大，导致工件无法吊升到预定高度，影响车间内层高有限的作业场景使用。

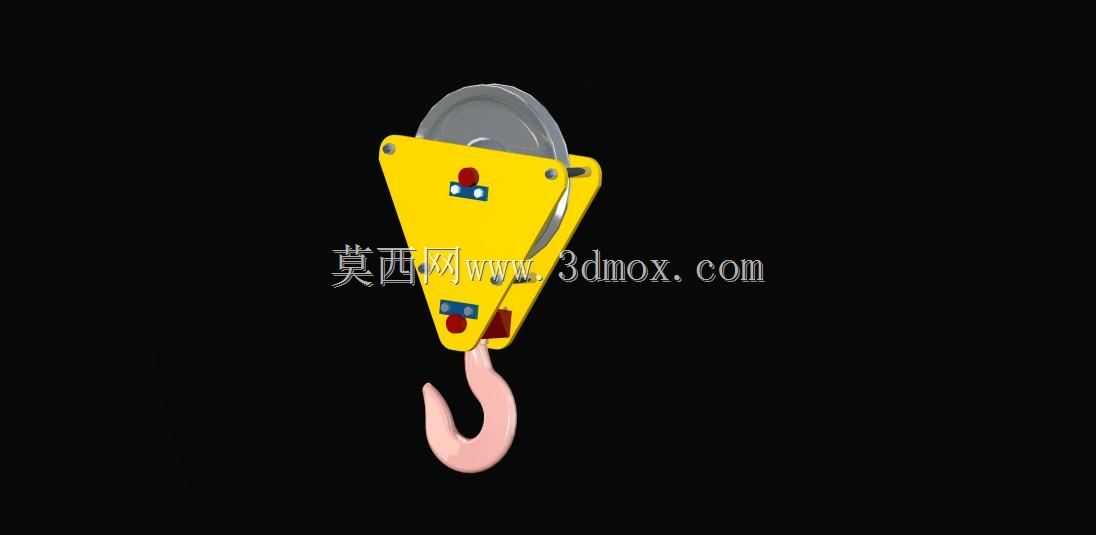

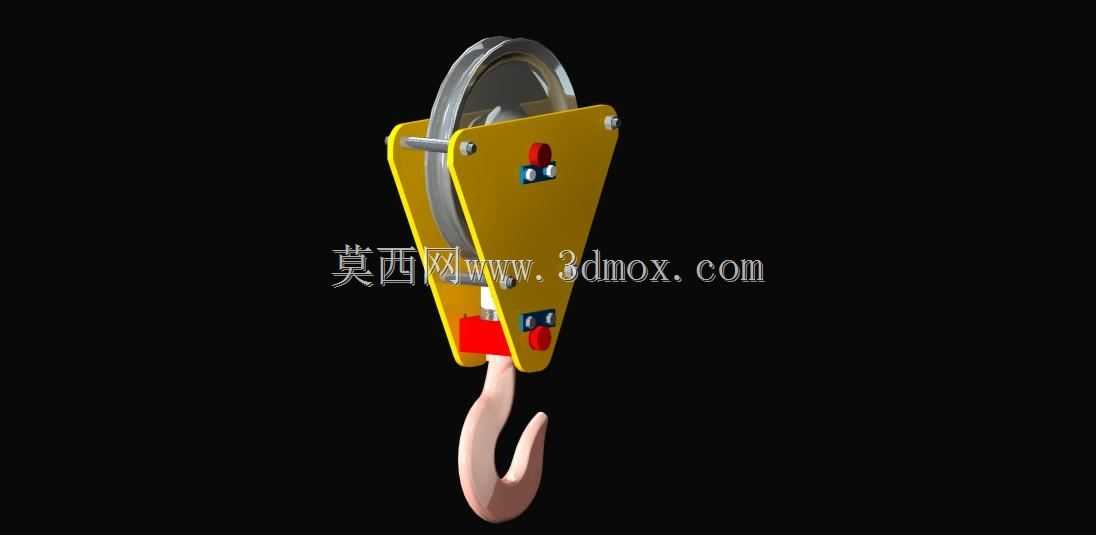

　　在结构设计的细节处理上，护板的所有棱角都做了圆角倒钝处理，避免作业人员操作时被锐边划伤，同时也能减少应力集中点，提升护板的抗疲劳强度；钩体的表面做了醒目的着色处理，和黄色的护板形成视觉区分，方便作业人员在远距离操作时快速观察吊钩的位置和状态，判断钩口是否锁止、吊具是否挂接到位。整套组件的所有连接销轴都设置了防脱开口销，在长期承受交变载荷、冲击载荷的情况下，销轴不会出现轴向窜动脱落的问题，所有受力部件的材质选型都匹配对应额定起重量的强度要求，建模时对每个受力截面都做了应力分布的模拟校核，保证在1.25倍额定载荷的静载试验下，不会出现永久变形，在动载作业过程中也能维持稳定的结构性能。

　　针对不同作业场景的适配性，这套吊钩组件的结构可以根据实际起重量需求调整滑轮数量、钩体尺寸，小吨位版本可以用于车间内的轻型单梁起重机，大吨位版本可以适配港口的门式起重机、建筑工地的塔式起重机，核心的结构逻辑保持一致，只需要调整对应部件的尺寸参数就能满足不同载荷等级的使用需求。在日常维保层面，这套组件的结构拆分非常方便，滑轮、轴承、吊钩、安全卡扣都可以单独拆卸更换，不需要整体报废整套组件，能够降低设备的后期维护成本，每个连接部位都预留了润滑注油点，维保人员可以按照周期对转动部位加注润滑脂，维持部件的转动顺畅度，延长整套吊具的使用寿命。
