起重吊装用带卷筒结构吊钩组件设计

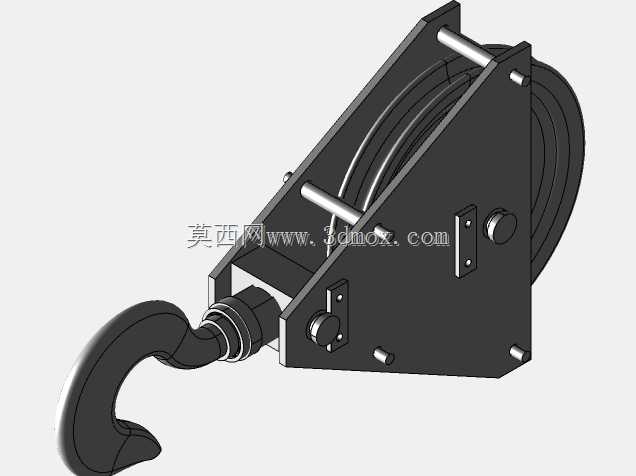

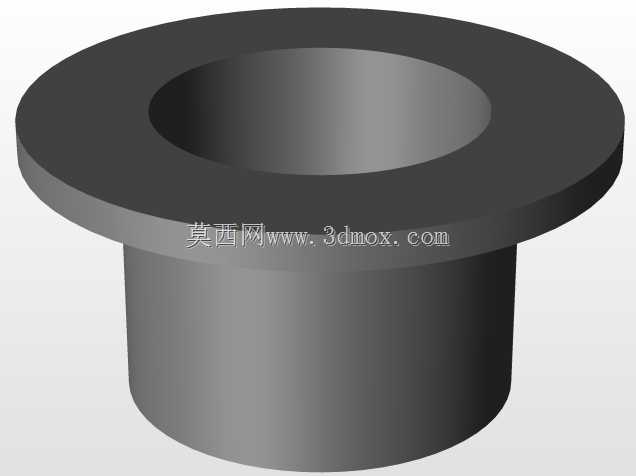

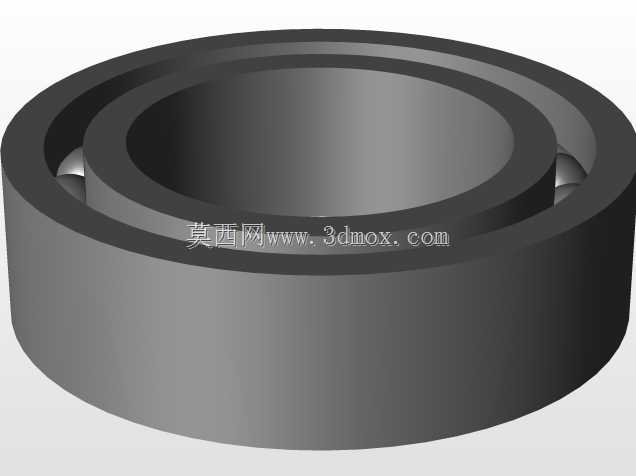

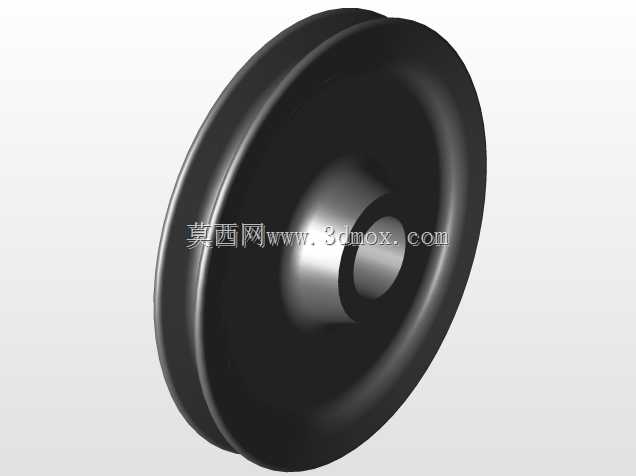

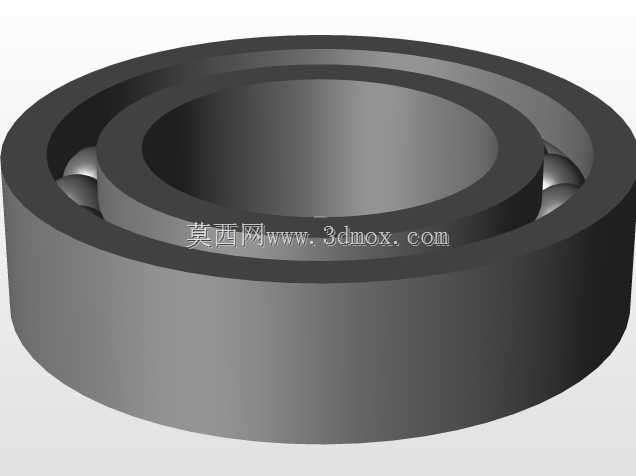

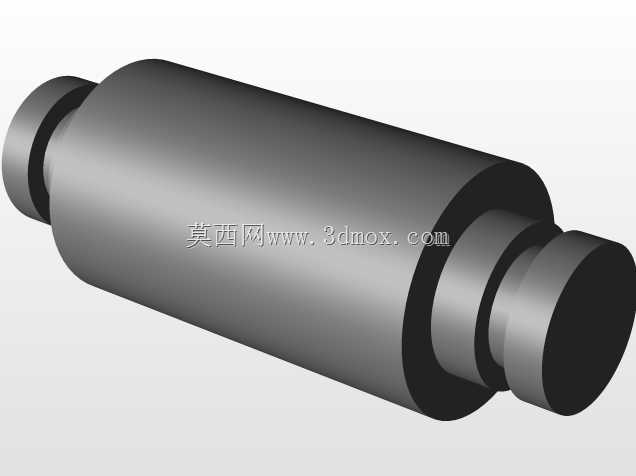

　　在车间重型工件转运、户外设备安装、仓储重型货物装卸这类需要垂直起吊作业的场景里，吊钩组件是直接连接起重设备与被吊载荷的核心受力部件，这套带集成卷筒的吊钩结构，和普通直连式吊钩不同，它把钢丝绳收放的导向卷筒直接集成在吊钩的安装支架上，省去了额外布置导向滑轮组的空间，适配安装空间受限的小型起重工位使用。从结构设计逻辑来看，整个组件采用双侧立板作为主承载框架，两块平行的钢制立板通过横向销轴、紧固螺栓连接成刚性整体，卷筒通过两端的轴承座固定在双侧立板之间，钢丝绳沿着卷筒上加工的螺旋绳槽有序缠绕，避免起吊过程中钢丝绳乱绳、咬绳的问题，卷筒端部设置的挡边可以限制钢丝绳的轴向窜动，即使在起吊过程中出现小幅偏摆，钢丝绳也不会从卷筒槽内脱出。

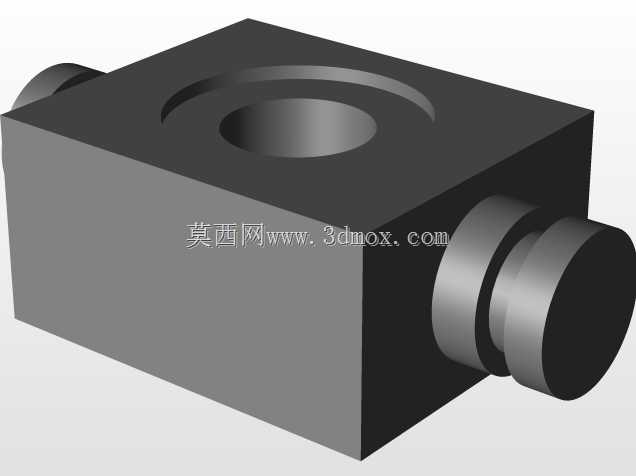

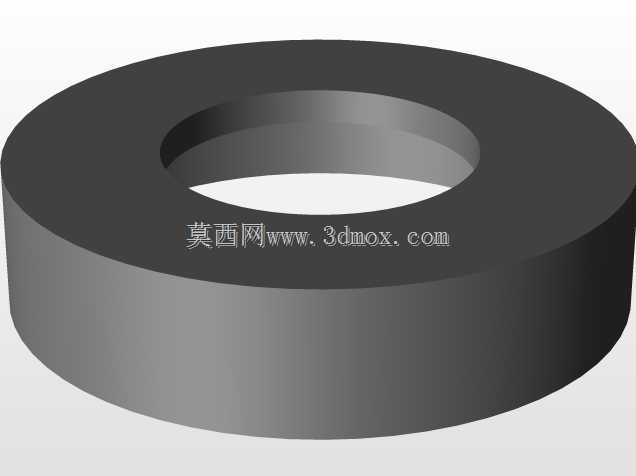

　　吊钩部分通过钩颈处的推力轴承与支架前端的连接座配合，能够实现360度水平回转，作业时可以根据被吊物的吊挂方位灵活调整吊钩朝向，不需要反复挪动起重设备的位置来对准吊点，大幅提升对位效率。钩身采用大曲率圆弧过渡的锻造钩体结构，钩尖处设置有防脱挡板的安装位，实际使用时加装防脱卡板可以避免吊索在起吊晃动过程中从钩口滑脱，消除作业安全隐患。安装边界方面，双侧立板的上部预留了与起重设备臂架端部连接的销轴孔，孔位的同轴度公差控制在0.1mm以内，保证安装后支架不会出现偏斜受力，整个组件的横向宽度控制在常规小型起重机臂头的安装尺寸范围内，不需要对原有臂架结构做额外改造就能直接替换安装。

　　卷筒的容绳量匹配对应吨位起重机的常用起升高度，绳槽的曲率半径和适配钢丝绳的直径完全贴合，降低钢丝绳在收放过程中的挤压磨损，延长钢丝绳的使用寿命。立板上外露的紧固件都采用沉头安装设计，避免钢丝绳收放过程中与螺栓头部发生剐蹭，支架侧面设置的润滑注油孔直通卷筒两端的轴承位，日常维护时不需要拆解整个支架就能完成轴承润滑作业，降低运维工作量。实际作业过程中，这套集成式吊钩组件的受力传递路径非常清晰，被吊物的载荷通过钩身传递到前端连接销轴，再分散到双侧立板，最终通过上部的安装销轴传递到起重臂架，卷筒只承受钢丝绳的张紧力，不直接承担主载荷，这种受力分配方式让各个部件的载荷边界清晰，不会出现额外的附加弯矩，有效提升了组件整体的承载可靠性。

　　针对不同作业场景的需求，钩身的开口尺寸按照对应起重量的吊索规格设计，能够同时容纳多根吊索的吊挂需求，适配单吊点、多吊点组合的不同吊挂方式，回转部位的推力轴承能够承受起吊过程中的轴向冲击载荷，即使是快速起吊的工况下也能保证回转动作顺畅，不会出现卡滞问题。整个组件的外形轮廓没有多余的外凸结构，在狭窄空间内起吊作业时不容易和周边设备、构筑物发生碰撞，适配厂房内设备检修、生产线重型模具更换这类作业空间局促的场景使用。
