九十度伸缩式折叠起重吊臂结构设计

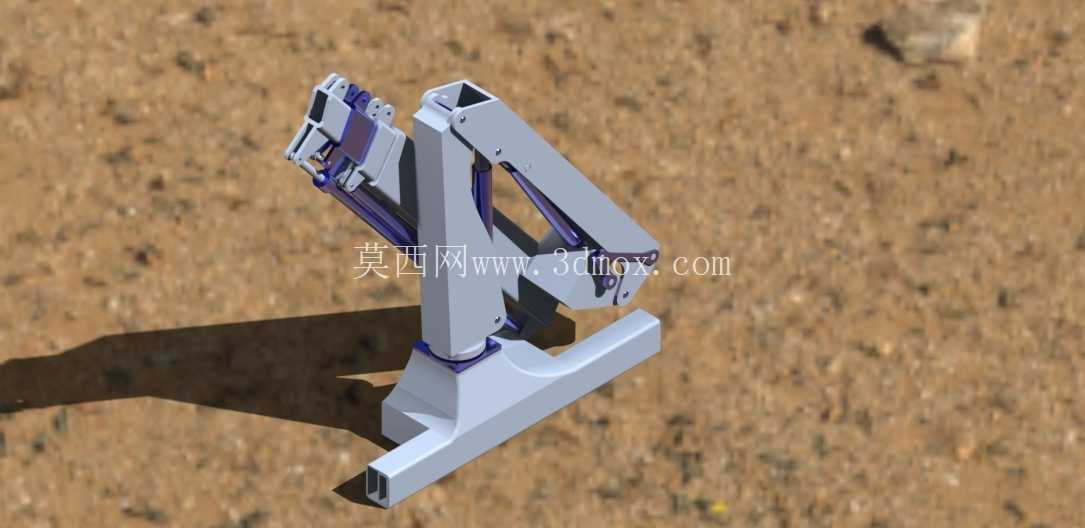

　　这款伸缩折叠式吊臂结构，主要面向狭小作业空间内的轻载吊装场景设计，常见于车载随车吊、车间固定工位吊装、小型设备检修辅助吊装等工况，区别于大吨位直臂吊的大作业半径需求，该结构更侧重在有限空间内完成近距离重物的抬升、移位与角度调整作业。从结构功能来看，该吊臂采用多段铰接折叠配合内置伸缩臂的组合形式，底座采用L型承力结构，底部预留标准安装孔位，可直接固定在设备基座、车载底盘或者车间预制安装平台上，安装时需保证底座支撑面水平度误差不超过千分之二，避免偏载带来的结构应力集中。

　　底座与主臂之间采用大直径铰接销轴连接，销轴配合面设置自润滑轴套，可承受臂架变幅过程中的径向载荷与侧向倾覆力矩，主臂内部嵌套两节伸缩臂段，伸缩动作采用内置液压油缸驱动，每节伸缩臂的配合面设置耐磨导向条，控制伸缩过程的配合间隙在0.2-0.5mm区间，既保证伸缩动作顺畅无卡滞，又避免间隙过大带来的臂架晃动。折叠铰接点处同样集成液压驱动部件，可实现臂架从折叠收纳状态到九十度展开作业状态的无级变幅，收纳状态下整体结构占用空间极小，可适配安装在空间局促的作业载体上，展开后作业覆盖半径可满足常规工位的吊装需求，额定作业载荷适配轻载吊装场景，可覆盖多数小型零部件、工装夹具、轻型设备的移位作业需求。

　　设计过程中优先考虑了结构的受力传递路径，所有承力臂段均采用箱型焊接结构，板材厚度根据各段受力大小做差异化匹配，底座承力部位做局部加厚处理，铰接点位置设置加强筋板分散应力，避免应力集中导致的结构变形。臂架末端预留标准吊装接口，可直接连接吊钩、吊具或者定制化工装夹具，适配不同的作业需求。液压管路全部沿臂架内侧走线，布置在臂架结构的预留槽位内，外部设置防护盖板，避免作业过程中管路被剐蹭损坏，同时保证整体外观整洁无突出部件，减少作业过程中的干涉风险。

　　在安装边界方面，该结构折叠收纳状态下的横向、纵向占用尺寸均控制在较小范围，安装底座的固定孔位采用通用化间距设计，可适配多数现有小型起重设备的安装基座，不需要对原有安装平台做大规模改造即可完成换装。作业过程中，折叠臂的变幅角度可根据作业位置灵活调整，配合伸缩臂的伸出长度调节，可覆盖底座前方扇形区域内的作业点位，相比固定臂架的吊装设备，该结构可绕过作业区域内的固定障碍物完成吊装作业，在设备密集的车间内部、狭小的设备检修空间内适用性更强。结构设计时对各铰接点的转动范围做了机械限位设计，避免臂架展开或者折叠过程中超出设计行程导致的结构碰撞，同时在液压系统中设置对应压力保护阈值，当载荷超出设计范围时自动锁止动作，避免过载带来的结构损坏。所有运动配合面均预留润滑脂加注通道，日常维护时可直接通过外部注油嘴完成润滑保养，不需要拆解结构即可完成常规维护作业，降低后期使用的维护成本。臂架表面采用喷塑处理，具备基础的防锈耐磕碰能力，可适配车间、户外车载等常规作业环境的使用需求。
