手提式干粉灭火器结构三维设计模型

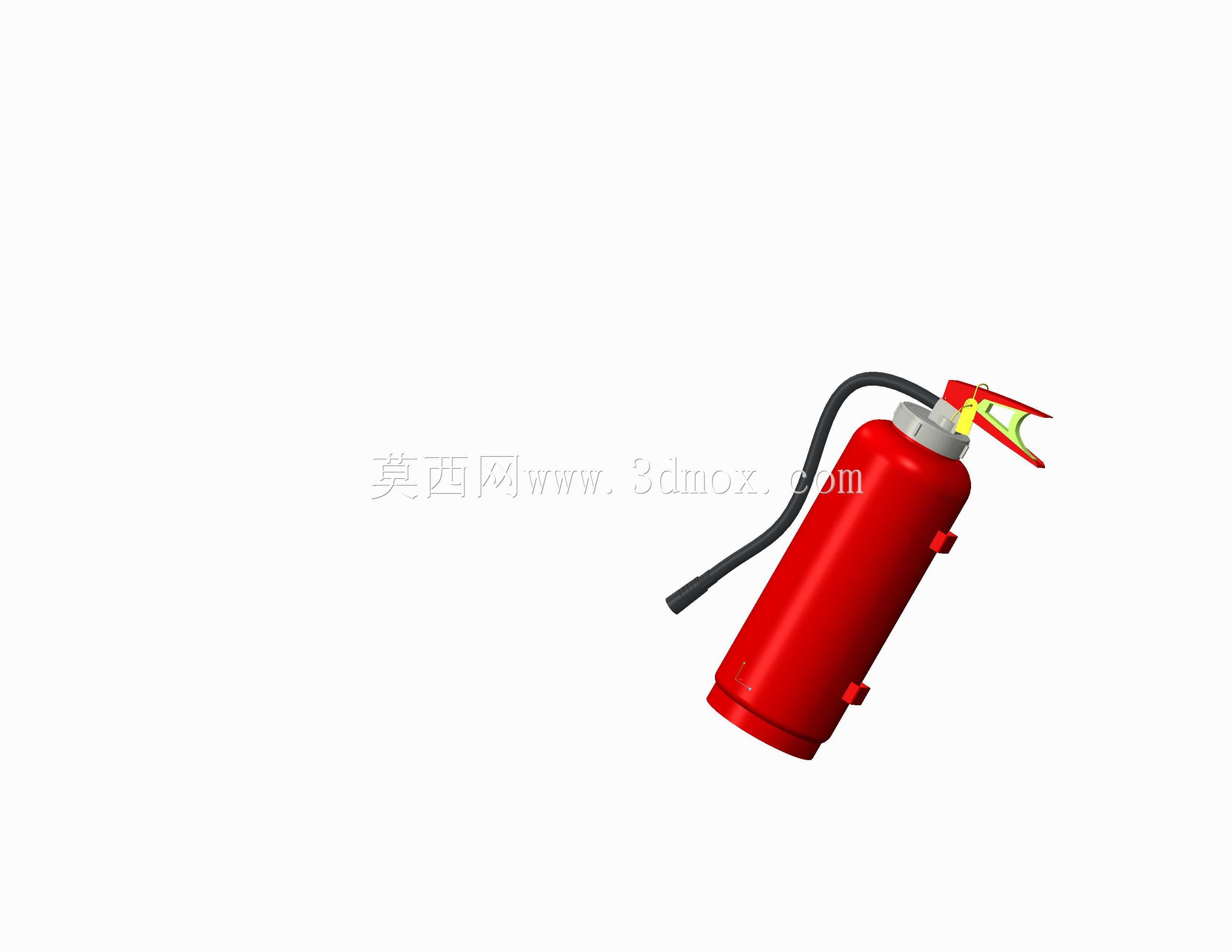

　　在民用建筑消防配置、工业厂区动火作业防护、商用场所应急安防体系搭建中，手提式干粉灭火器是覆盖场景最广、布设密度最高的初起火灾处置装备，其结构设计的合理性直接决定紧急状态下的操作效率与灭火可靠性。从结构设计逻辑来看，该模型完整还原了手提式灭火器的核心组成：圆柱形承压筒体采用等壁厚卷焊结构设计，建模过程中严格遵循筒体承压的力学分布要求，筒体上下端采用旋压收口工艺匹配的圆弧过渡结构，避免应力集中导致的承压失效问题，筒体侧壁预留的两个固定卡扣位，用于安装喷射软管的固定卡座，确保日常存放状态下软管不会随意晃动脱落，同时取用过程中可快速脱离卡扣，不会出现卡滞延误操作的问题。

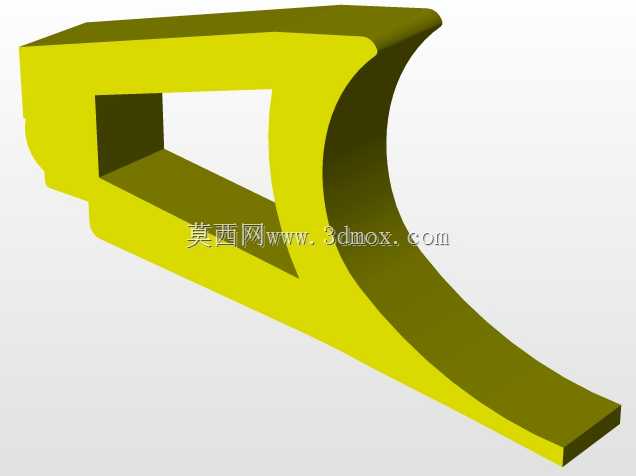

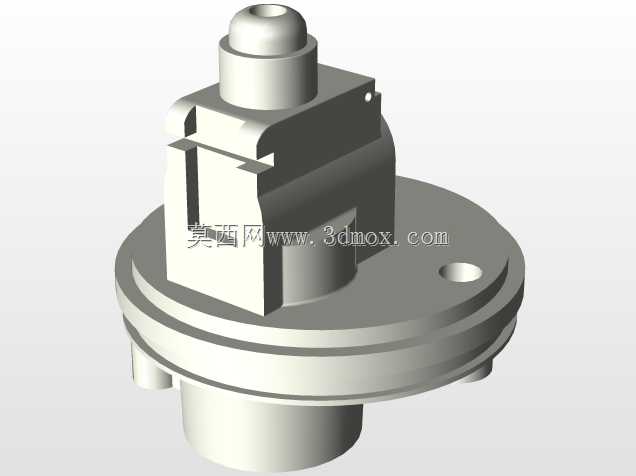

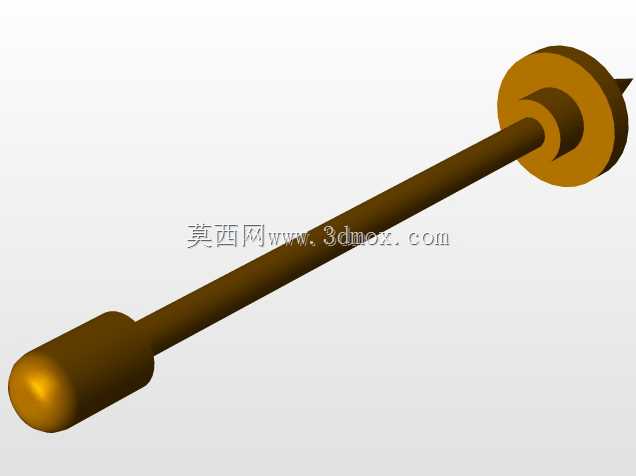

　　顶部的阀组总成集成了压力指示、启闭压把、保险销、喷管接头多个功能模块，建模时还原了压把的杠杆省力结构，按照实际操作的施力角度设计压把的弯折弧度，确保成年人单手握持压下时，可顺畅顶开阀芯实现灭火剂喷射，保险销的插拔结构做了间隙配合设计，既保证日常存放时不会因为震动误触脱落，又能在紧急状态下无需过大力度即可拔出解锁。喷射软管采用耐腐橡胶材质的柔性结构建模，还原了软管端部的金属喷嘴结构，喷嘴的收敛角度按照干粉灭火剂的喷射流态设计，可保证喷出的干粉形成足够覆盖范围的雾化流，精准覆盖燃烧物表面实现窒息灭火。

　　从安装布设的边界尺寸来看，该类手提式灭火器的整体高度适配常规壁挂式消防箱、落地式灭火器放置点的安装空间，筒体直径符合人手单手握持的人机工程尺寸，搭配顶部的提把结构，成年使用者可单手提携快速移动至起火点，整体重量控制在单人可轻松操作的范围内，不会因为过重影响应急状态下的移动速度。在实际应用场景中，该类灭火器可覆盖固体可燃物初起火灾、可燃液体初起火灾、带电设备初起火灾等多类常见火情，是车间、写字楼、商铺、住宅楼道等场景强制配置的基础消防设备。

　　建模过程中对各部件的装配关系做了精准还原：筒体与顶部阀组采用螺纹密封连接结构，密封面的角度、螺纹的配合公差都按照实际承压密封要求设计，可直接用于消防器材结构教学、新员工消防操作培训的演示模型，也可作为消防产品结构优化设计的基础参考模型，帮助设计人员快速调整筒体壁厚、阀组结构、软管长度等参数，适配不同充装量、不同应用场景的灭火器开发需求。不同于大型固定消防设备，手提式灭火器的设计核心在于便携性与可靠性的平衡，既要保证足够的灭火剂充装量满足初起火灾的处置需求，又要控制整体重量与外形尺寸，确保非专业人员在紧急状态下无需经过复杂培训即可快速操作，模型中对压把的操作行程、保险销的插拔力度、软管的弯折半径都做了符合实际使用需求的参数还原，避免出现设计结构与实际使用脱节的问题。筒体表面的红色涂装是消防设备的标准识别色，建模时还原了筒体表面的平整质感，可直接用于后续的标识贴图、产品渲染工作，顶部的压把、提把采用金属冲压结构的细节还原，边缘做了圆角钝化处理，避免搬运操作过程中划伤使用者手部，喷嘴部位的防滑纹路设计也在模型中有所体现，确保握持喷射时不会因为手滑偏离喷射方向。
