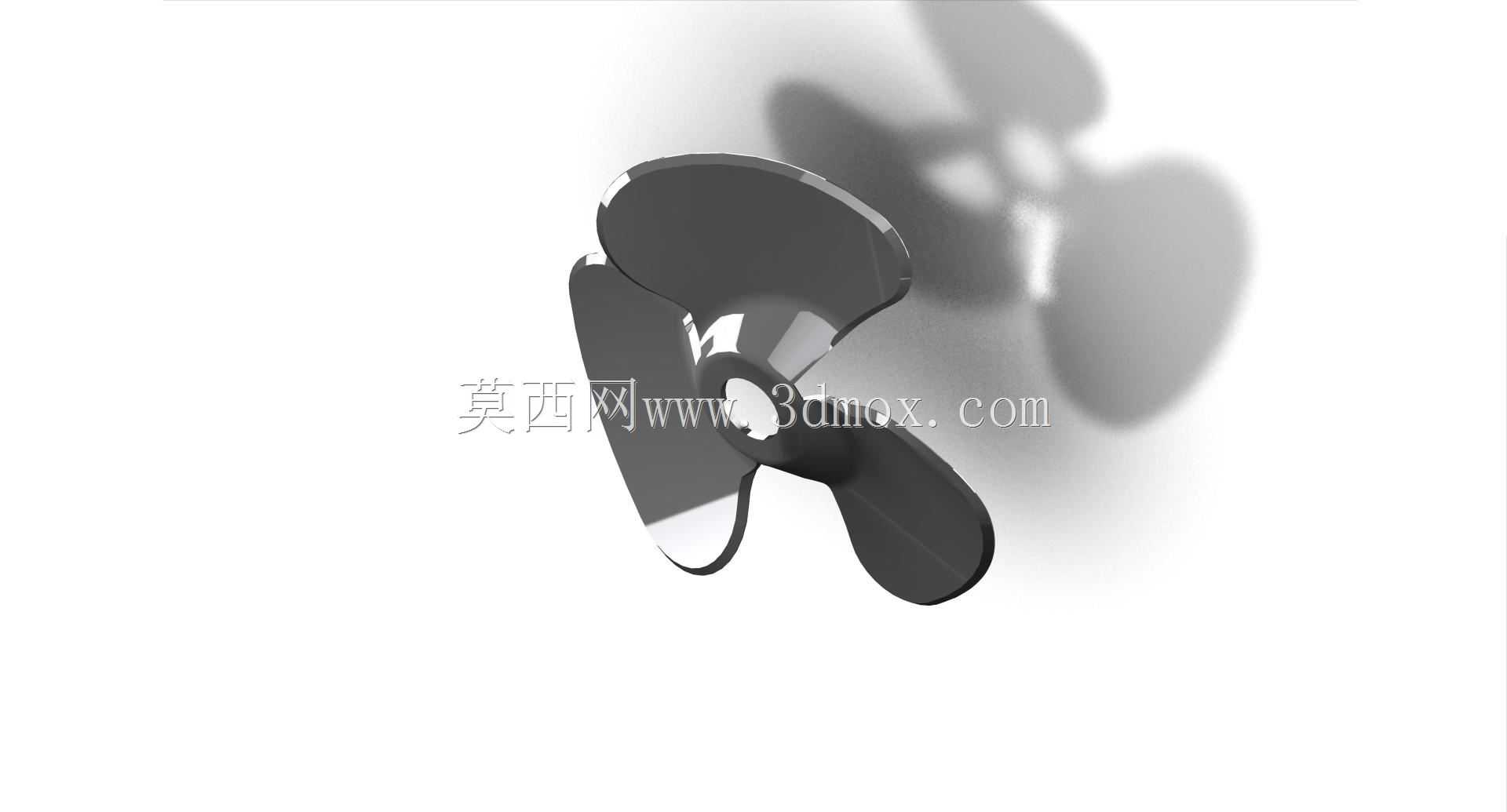

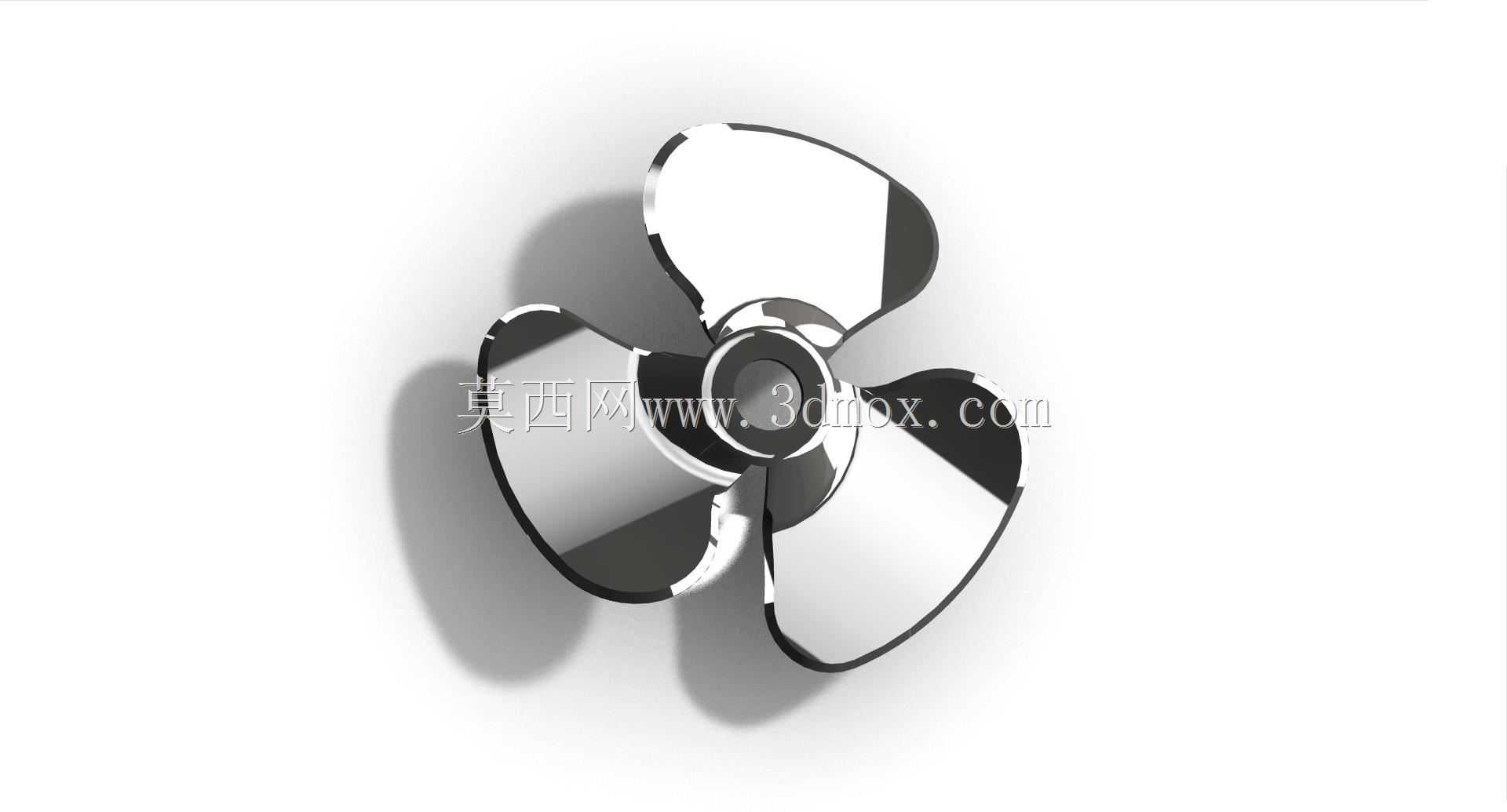

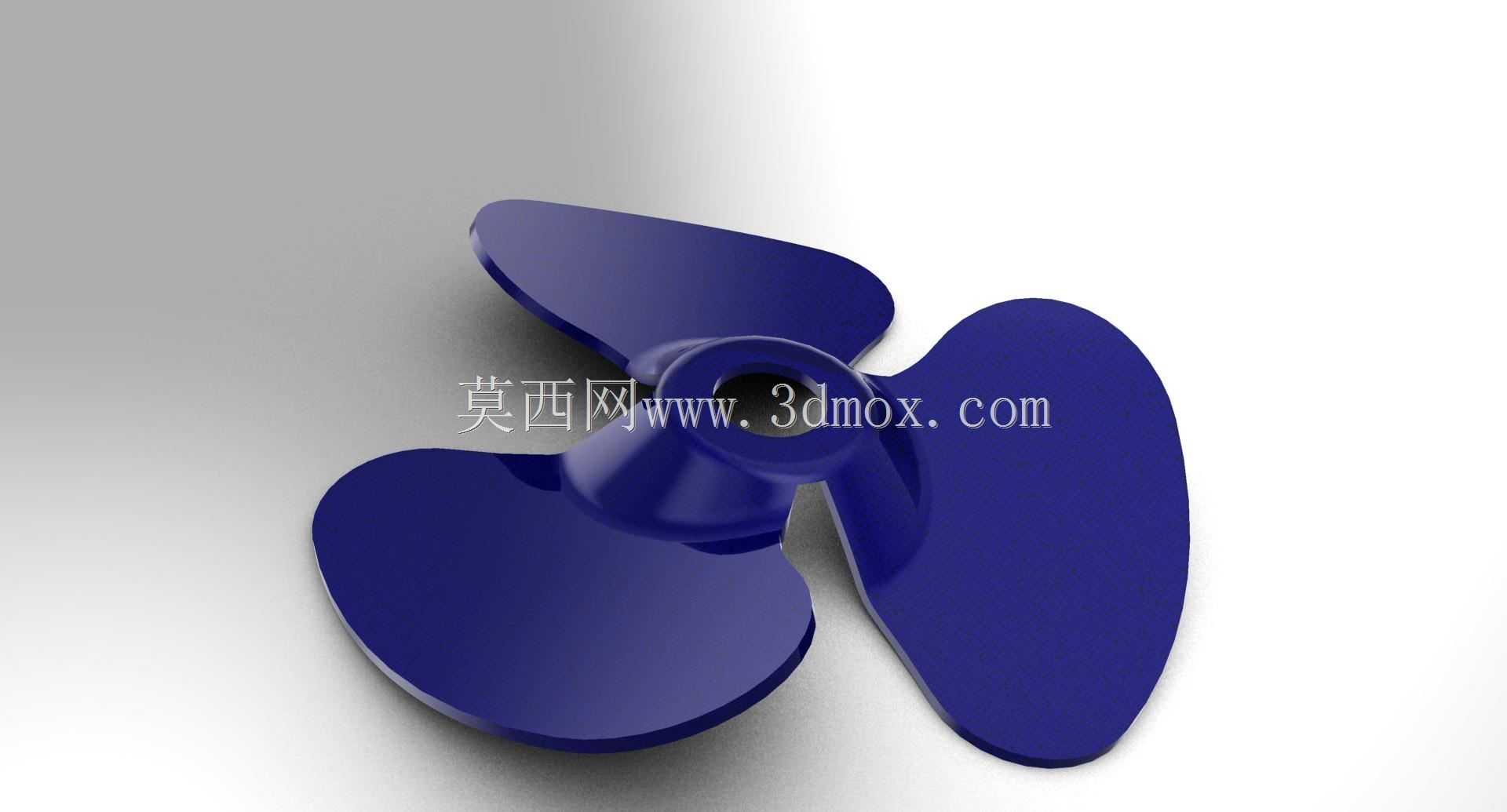

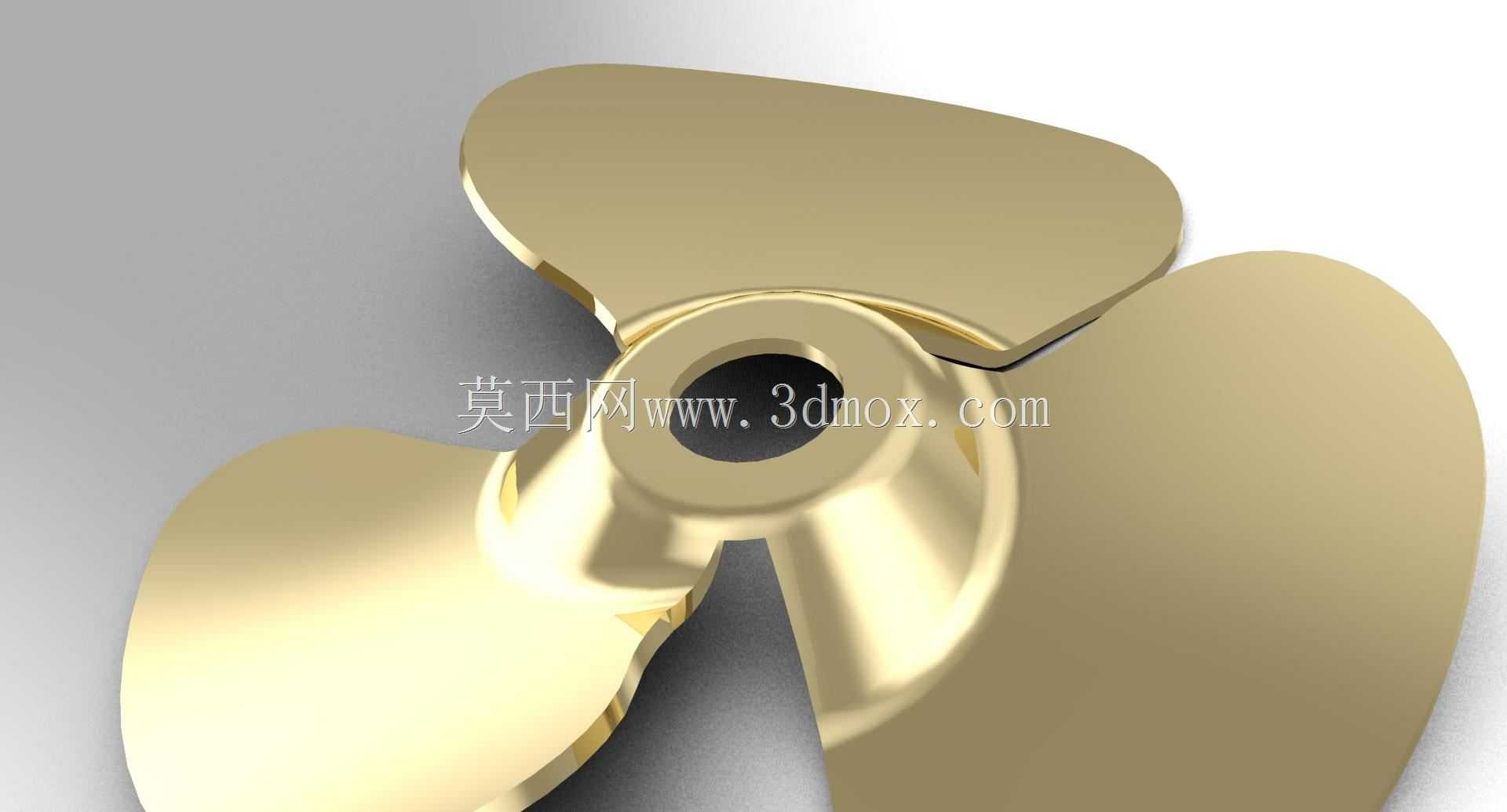

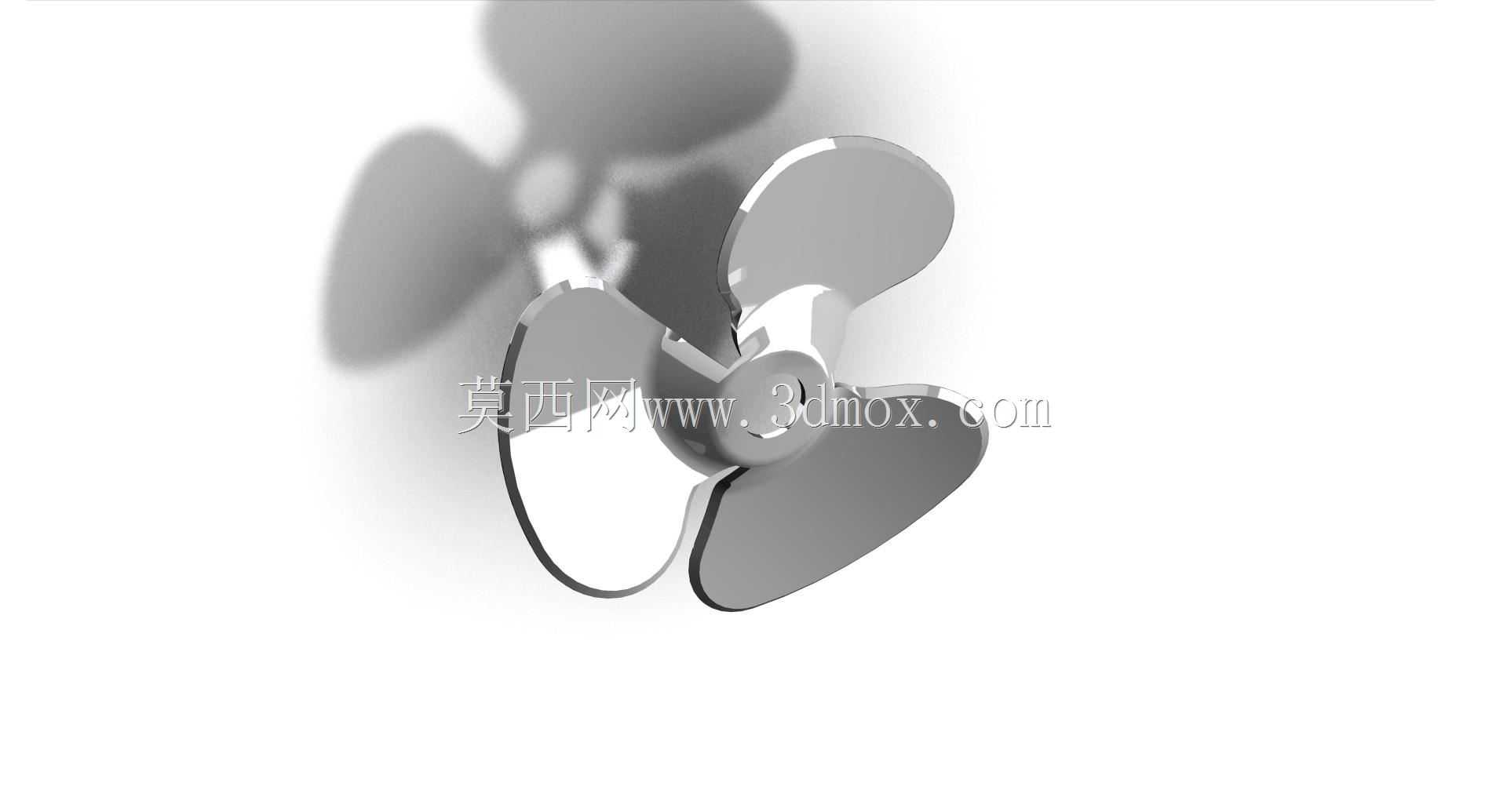

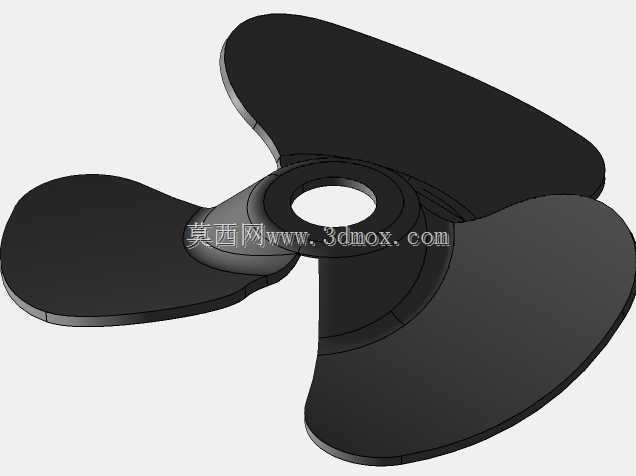

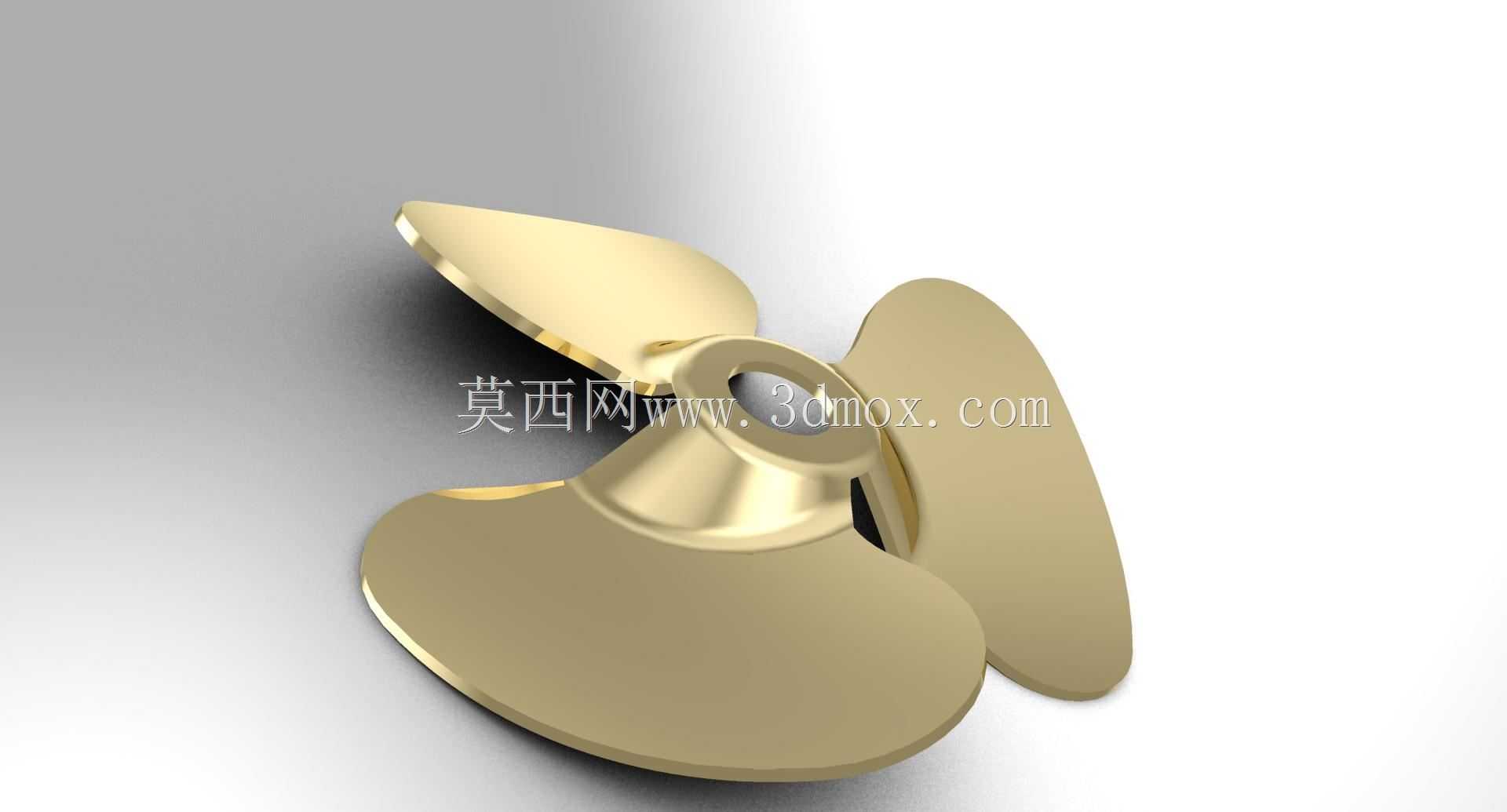

三叶片曲面结构动力传动叶轮设计

　　在流体动力输送、小型设备散热、低载荷动力推进等场景中，这类三叶片叶轮是应用频次极高的核心做功构件，区别于常规多叶片高压叶轮，三叶片的结构设计在平衡动载荷、降低流体阻力、控制加工成本之间找到了极佳的平衡点，很多小型风冷设备、微型水下推进装置、低压流体输送管路的动力端，都会优先选用这类结构的叶轮作为核心做功部件。从实际使用需求出发，这类叶轮的核心功能是通过自身旋转带动周边流体产生定向流动，要么将设备运行产生的热量随气流带走实现散热，要么推动流体沿设定路径流动完成介质输送，部分低载荷的水面推进场景里，同结构的叶轮也可作为螺旋桨使用，依靠叶片曲面拨动水体产生轴向推力。

　　设计这类叶轮时，首先要考虑的是动平衡性能，三个叶片沿轮毂周向120度均布的布局，从根源上降低了旋转时的离心力偏载，相比两叶片结构，三叶片在相同转速下的径向跳动更小，运行噪音更低，对配套轴承的载荷冲击也更平缓，能有效延长支撑部件的使用寿命。叶片的曲面造型是整个设计的核心，不能简单采用等厚平板结构，要根据预设的转速区间、流体密度、目标流量/推力参数，对叶片的翼型截面做连续渐变处理：靠近轮毂的根部区域因为线速度低，需要更大的安装角来保证流体切入效率，同时根部要做足够的圆角过渡，避免应力集中在长期交变载荷下出现断裂；叶片从根部到外缘的截面厚度逐步递减，既降低外缘的转动惯量，减少启动瞬间的扭矩冲击，也能让流体沿叶片曲面流动时的紊流区域更小，提升做功效率。

　　轮毂部分的设计要匹配安装边界，中心的安装孔需要和配套驱动轴做公差配合，通常选用H7/k6的过渡配合保证同轴度，孔位可根据需求设计键槽或者顶丝固定结构，防止叶轮旋转时和驱动轴出现相对滑动；轮毂的轴向长度要覆盖驱动轴的配合段，同时保证叶片根部和轮毂连接的过渡区域有足够的结构强度，避免高速旋转时叶片出现根部变形。从安装边界来看，这类叶轮的外径尺寸要和配套的风罩、流道内壁保留足够的安全间隙，通常单边间隙控制在叶轮外径的1.5%-2%之间，间隙过小容易在运行中出现剐蹭，间隙过大则会导致流体回流，降低做功效率；叶轮的轴向安装位置要对准流体的进/出方向，保证叶片的进风侧/迎流侧没有多余的结构遮挡，避免流体进入叶片区域前就产生紊流。

　　实际选型应用时，还要根据使用场景的介质特性调整细节参数：如果是用于空气散热场景，叶片的曲面弧度可以适当平缓，降低旋转时的风阻噪音；如果是用于水体推进场景，叶片的曲面弧度要适当加大，提升单位转速下的流体推力，同时叶片表面的粗糙度要控制在Ra1.6以下，减少流体附着带来的效率损失。建模过程中要重点校验叶片和轮毂的过渡区域曲率连续性，避免出现曲面折角，这类折角不仅会增加流体阻力，还会在长期运行中成为应力集中点，尤其是在高转速工况下，微小的结构缺陷都可能导致叶片断裂失效。另外，三个叶片的重量偏差要控制在0.5g以内，装配前要做动平衡测试，根据测试结果在叶片外缘适当位置做去重处理，保证叶轮在最高工作转速下的振动值控制在允许范围内，避免振动传递到整机结构引发共振。这类叶轮的材质选择也和应用场景强相关，普通散热场景可以选用ABS或者PP注塑成型，成本低重量轻；有一定强度要求的传动场景可以选用铝合金压铸或者黄铜加工，兼顾强度和耐腐蚀性能；高转速工况下则需要选用不锈钢或者工程塑料加玻纤的材质，保证结构刚性满足长期运行需求。
