折角结构角度装配连接件设计

项目分类:通用机械零部件 发布时间:2024-12-17 ID:855594
  • 折角结构角度装配连接件设计
  • 折角结构角度装配连接件设计

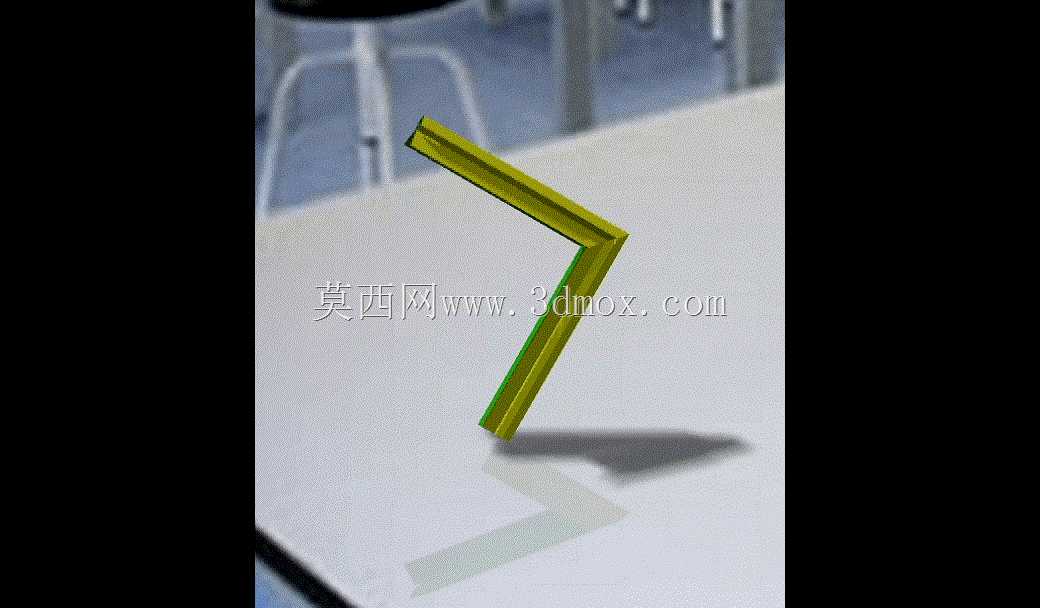

  在电气柜内部布线、小型机电设备的走线支撑场景中,这类折角角度装配结构的使用频率极高,很多时候现场安装遇到非90度的走线转向、轻质部件的斜向支撑需求,标准直角角码无法适配安装面的角度差,就需要这类定制化的角度装配件来完成连接固定。从结构本身来看,该零件采用等截面长条型材弯折成型,弯折处做了圆弧过渡处理,避免应力集中导致的弯折处开裂,整体截面为带加强筋的槽型结构,在控制整体重量的前提下,提升了两个直边段的抗弯折能力,哪怕承受单侧的悬臂载荷,也不会出现直边段变形翘曲的问题。

  设计这类角度装配件的时候,首先要确认的是安装面的实际夹角,不能直接按照理论角度开模或者加工,因为现场的安装基面往往存在焊接变形、装配公差累积的问题,弯折角度需要预留0.5到1度的调整余量,安装时可以通过紧固件的预紧力微调贴合度,避免出现安装间隙导致的固定不稳。两个直边段的长度设计需要匹配安装点位的间距,过长会浪费材料还容易和周边其他部件产生干涉,过短则无法布置足够的安装孔位,影响连接强度,该结构的两个直边段上预留的安装孔位采用长圆孔设计,允许安装时存在一定的位置偏差,降低现场安装的对位难度,尤其是在设备改造、旧件替换的场景中,长圆孔的适配性远高于固定直径的圆孔。

  从安装边界来看,该零件弯折后的外侧轮廓需要避开周边的运动部件,比如电气柜内的断路器操作手柄、小型传动机构的运动行程,安装完成后零件的突出高度不能超过周边部件的安全间隙,避免运维人员操作时被剐蹭,同时槽型结构的内侧可以容纳走线,让线缆顺着弯折角度排布,不需要额外增加线卡固定,兼顾了结构支撑和走线导向的作用。在实际选型应用中,这类角度装配件多用于低载荷的连接场景,比如小型传感器的安装支架、轻质线缆的转向支撑、设备外壳内部的加强筋连接,不适合用于承受大冲击载荷、重载支撑的部位,如果需要提升承载能力,可以在弯折处增加三角加强筋,或者更换厚度更大的型材加工。

  设计建模过程中,需要重点校验弯折处的内侧折弯半径,不同材质的型材最小折弯半径有明确要求,半径过小会导致弯折处外侧材料拉伸开裂,半径过大则会导致弯折处出现圆弧凸起,无法和安装基面紧密贴合,同时要注意安装孔的边距控制,孔位距离零件边缘的距离不能小于孔径的1.5倍,避免紧固时孔位开裂。另外这类零件的表面处理需要根据使用场景选择,普通室内干燥环境采用喷塑处理即可,若是在有腐蚀气体的工业场景,则需要做镀锌或者不锈钢材质加工,避免长期使用出现锈蚀影响连接强度。很多工程师在设计这类角度连接件的时候,容易忽略装配后的干涉问题,只考虑单个零件的尺寸,没有模拟实际安装后和周边部件的位置关系,导致安装完成后和其他零件产生磕碰,甚至影响设备的正常动作,所以建模完成后需要做整体的装配干涉检查,确认零件在全行程范围内都不会和周边部件产生接触,同时还要考虑安装工具的操作空间,预留出扳手或者螺丝刀的操作位置,避免出现零件能装上去但是紧固件无法拧紧的问题。
