数控车床用三孔式卡盘爪结构设计

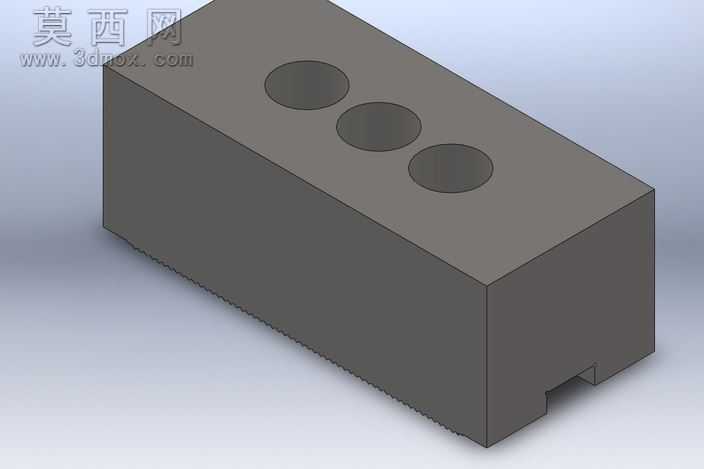

本模型为数控车床配套使用的卡盘爪结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机床卡爪的通用尺寸规范，保证结构的通用性与适配性。模型整体为长方体块状基体，基体顶面均匀排布三个同轴度一致的圆形安装孔，孔位间距经过精准参数约束，可直接匹配标准卡盘的螺栓安装位，无需二次调整孔位尺寸。基体底部设计有与卡盘滑道适配的定位卡槽，卡槽的宽度、深度公差按照机床附件的通用配合标准设定，保证卡爪安装后滑动顺畅无卡滞，同时具备足够的定位精度，避免夹持工件时出现偏移。建模阶段对基体的棱边做了合理的工艺倒角处理，既消除了锐边的安全隐患，也符合实际零件的加工工艺要求，避免加工过程中出现应力集中问题。渲染阶段采用哑光金属材质模拟实际卡爪常用的45号钢调质后的表面质感，材质参数调整为低反光、高粗糙度的金属属性，还原真实工业零件的视觉效果，同时通过环境光的分层布置，清晰展现三个安装孔的深度轮廓、底部卡槽的结构形态以及基体各面的平整度。设计过程中优先考虑卡爪的夹持刚性，基体的壁厚经过受力仿真验证，在满足最大夹持力要求的前提下尽可能优化整体重量，降低卡盘转动时的动平衡负载。三个安装孔采用通孔设计，既可以适配不同长度的安装螺栓，也能在安装时排出孔内的杂物，避免螺栓锁附不到位的问题。底部卡槽的接触面做了平面度约束，保证与卡盘滑道的接触面积达到90%以上，提升夹持时的稳定性，减少高速旋转时的振动。整体模型无冗余结构，所有特征均具备实际加工可行性，可直接用于生产前的结构验证、卡盘装配模拟以及数控加工的编程参考，也可作为机床夹具设计的通用参考案例，帮助设计人员快速理解标准卡爪的结构逻辑与设计要点。
