标准金属平垫圈工业三维设计作品

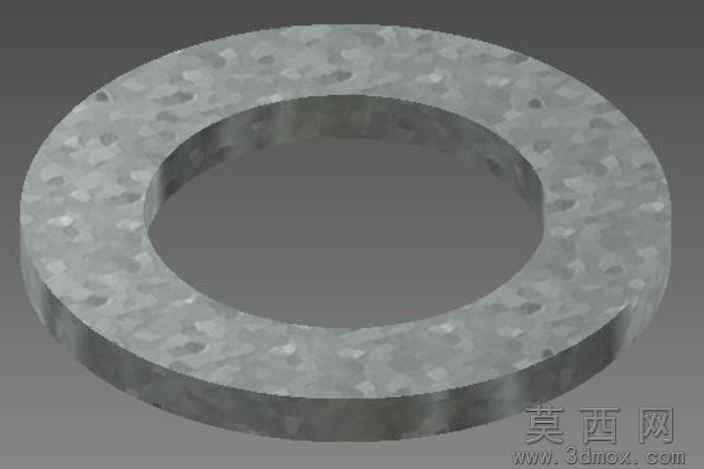

本作品为标准金属平垫圈的三维设计成果，建模阶段严格参照通用机械紧固件的尺寸规范，先绘制同心内外圆的二维草图，通过拉伸特征生成等厚度的环形基体，建模过程中对内外径的同轴度公差进行参数化约束，保证垫圈的形位精度符合工业装配要求。材质设计上选用常见的碳素结构钢材质，通过三维软件的材质编辑器调整金属表面的粗糙度参数，还原冲压成型后金属垫圈表面细微的凹凸纹理与哑光金属质感，渲染阶段采用三点布光方案，主光源模拟工业车间的顶光效果，侧光勾勒垫圈的环形轮廓边缘，补光弱化环形内孔的阴影死区，最终渲染图清晰呈现出垫圈的厚度层次与金属表面的肌理细节。结构设计上，该垫圈为等截面环形结构，无额外异形特征，内外边缘做了微小的倒角处理，避免装配时锐边划伤连接件表面，同时倒角结构也能在螺栓紧固时分散接触面的压应力，防止被连接件表面出现压痕损伤。设计思路围绕通用装配场景的使用需求展开，参数化的建模方式支持快速调整内外径与厚度参数，适配不同规格的螺栓紧固场景，模型的拓扑结构规整，无冗余面与破面问题，可直接导入装配体中进行干涉检查与装配仿真，也可用于生成工程图纸指导生产加工，整体设计兼顾了工业实用性与三维模型的复用性，能够满足机械设计、装配演示、教学示例等多场景的使用需求。
