摩托车发动机连杆曲面结构设计

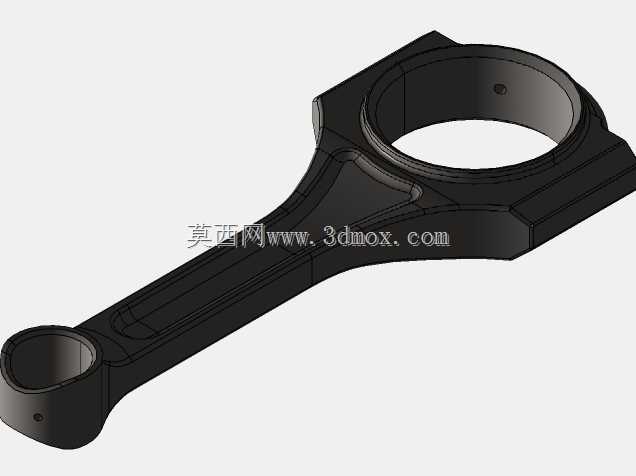

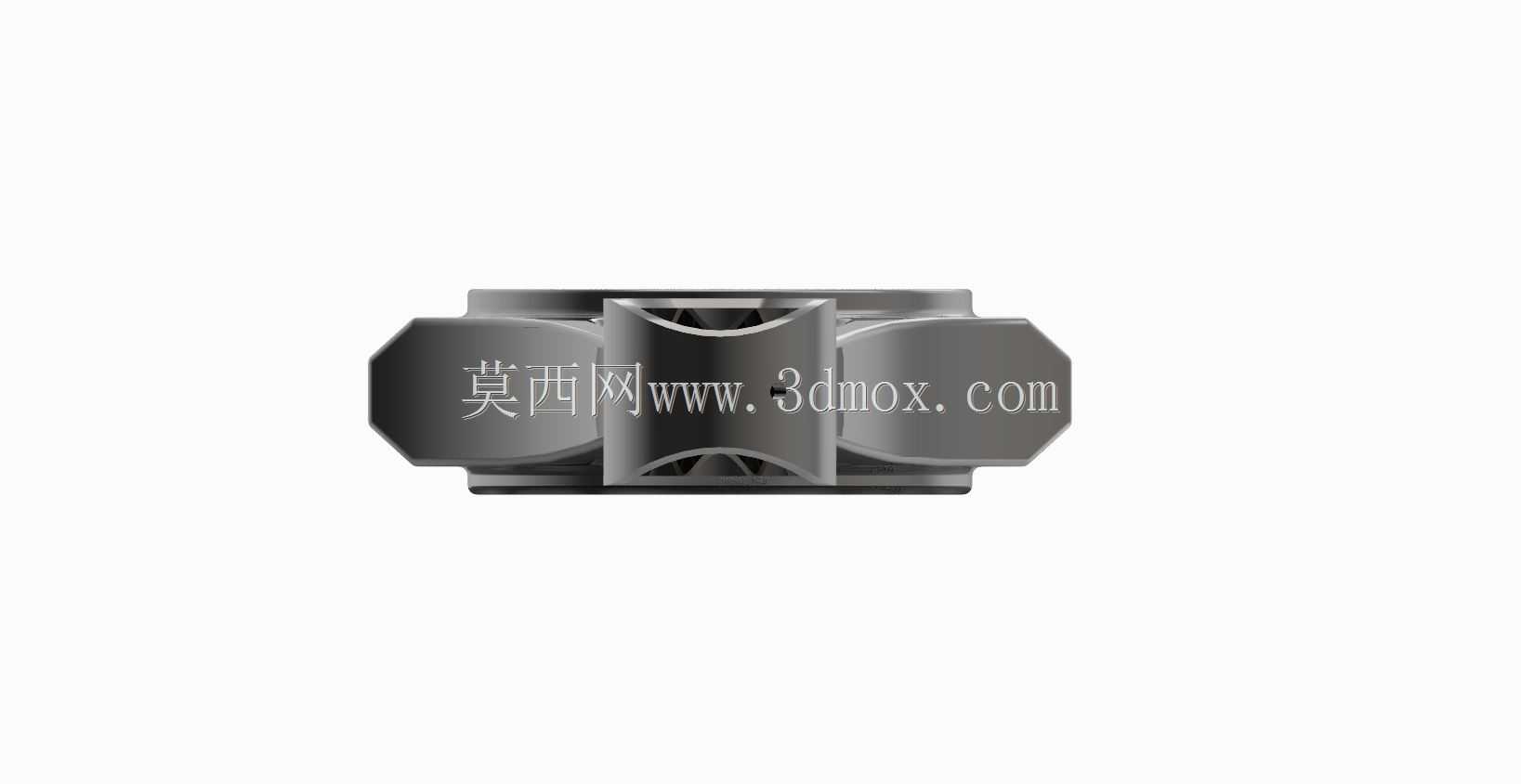

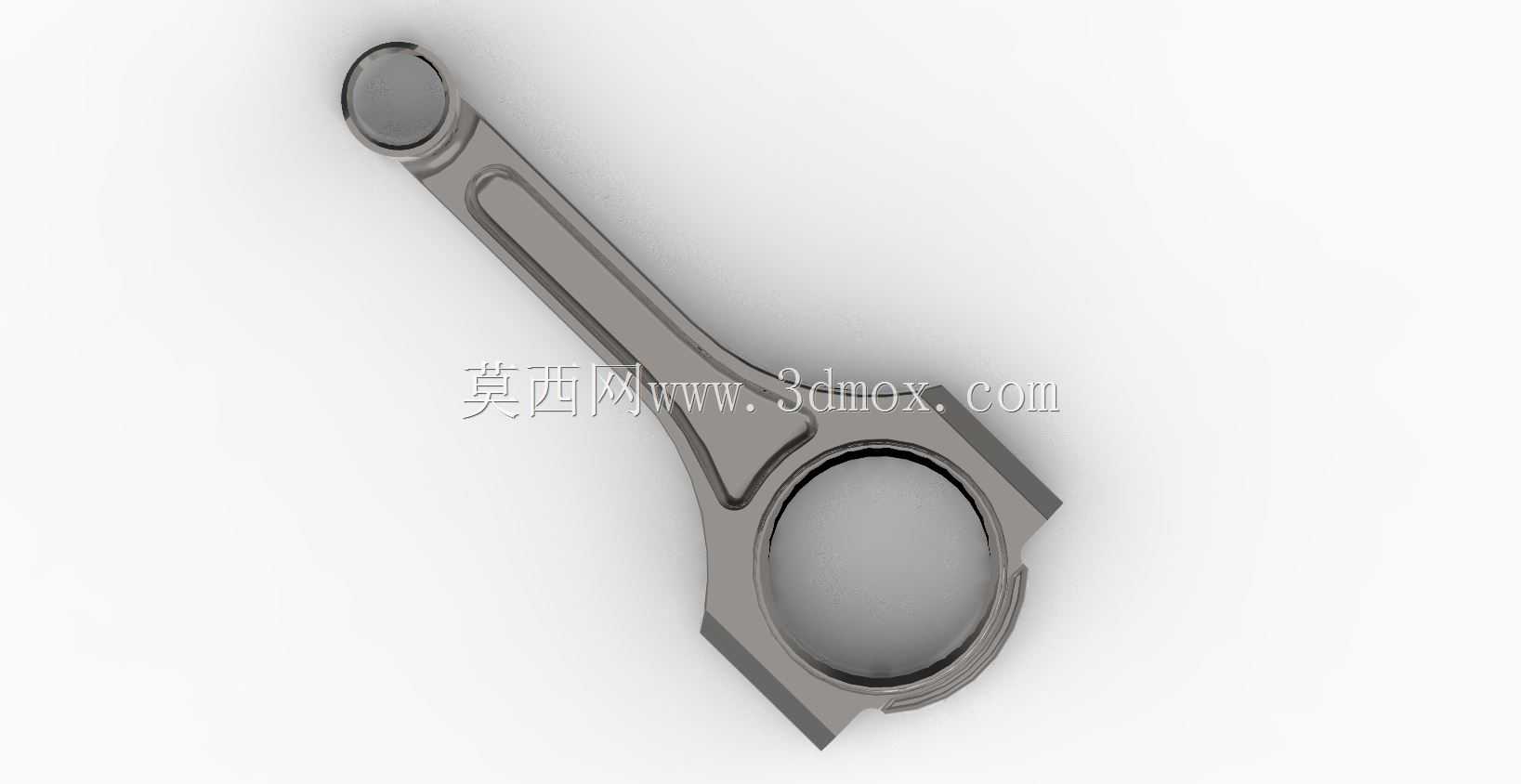

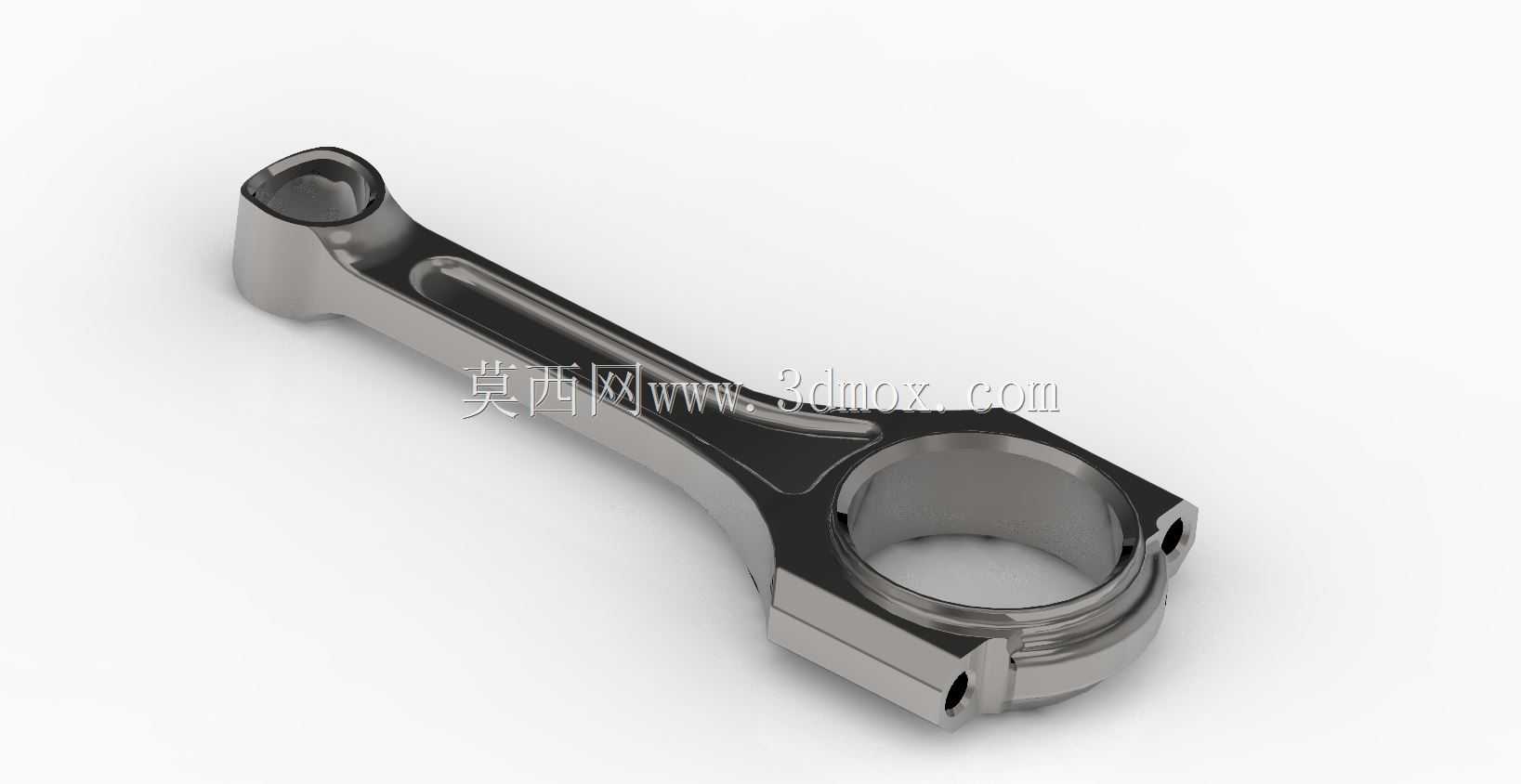

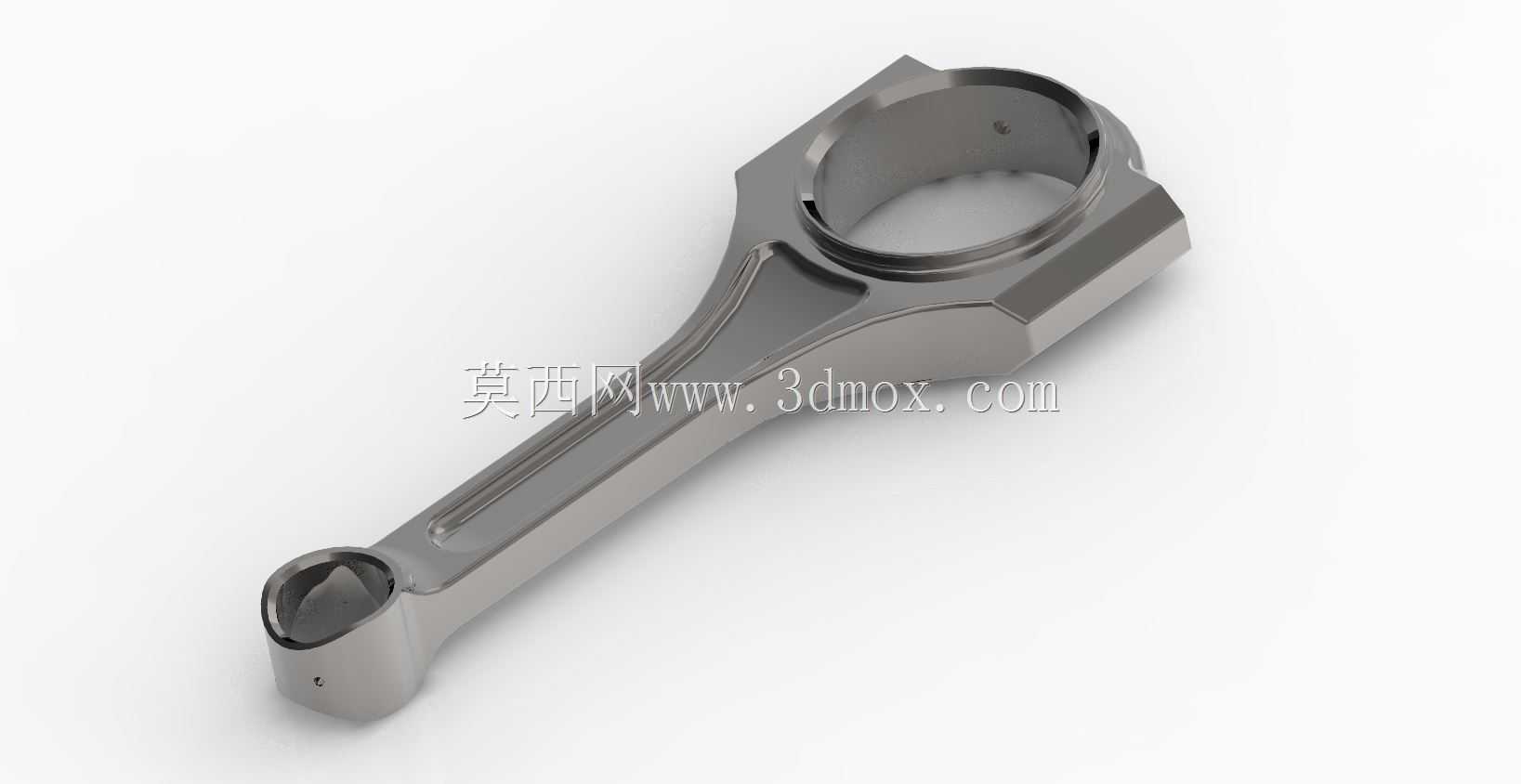

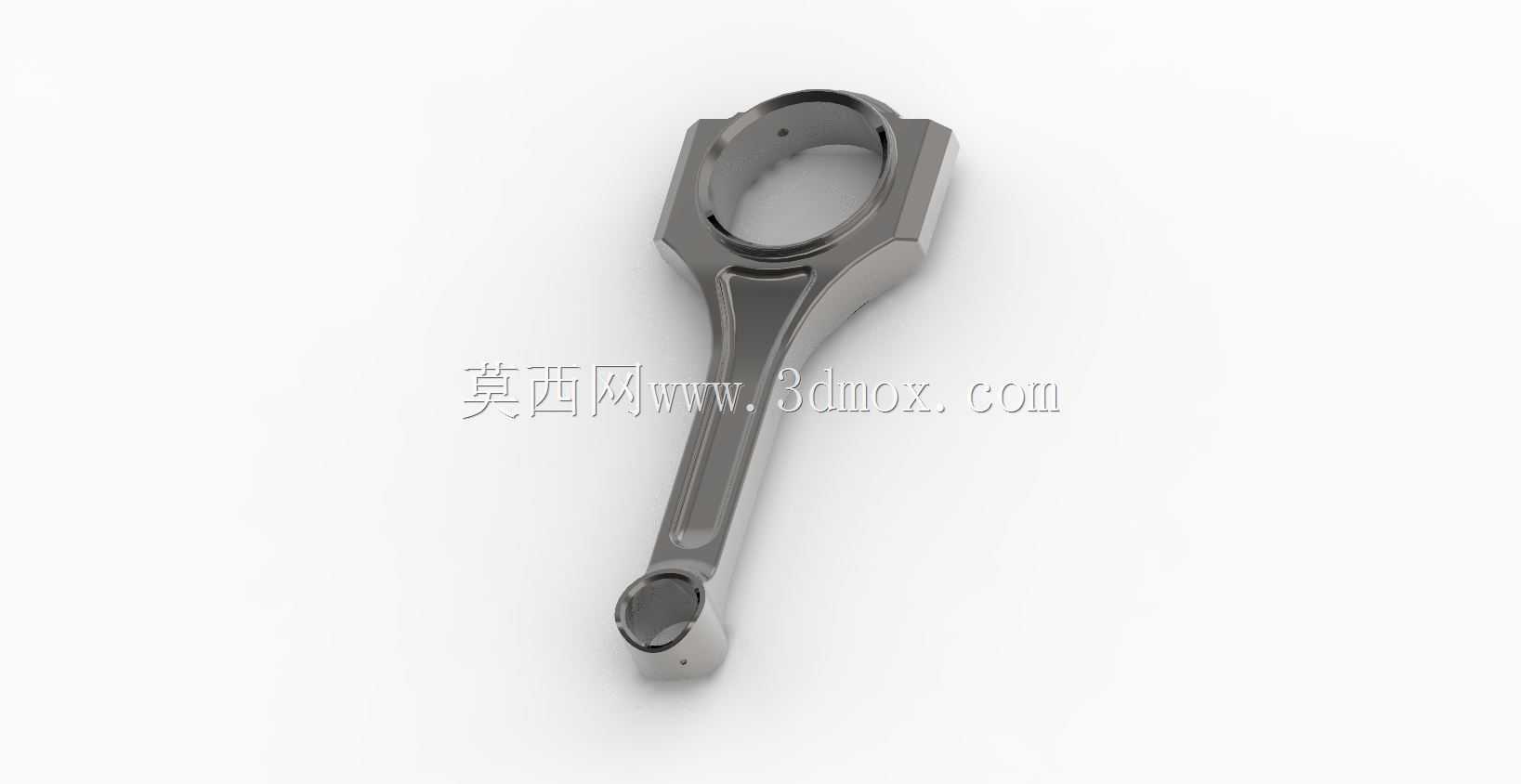

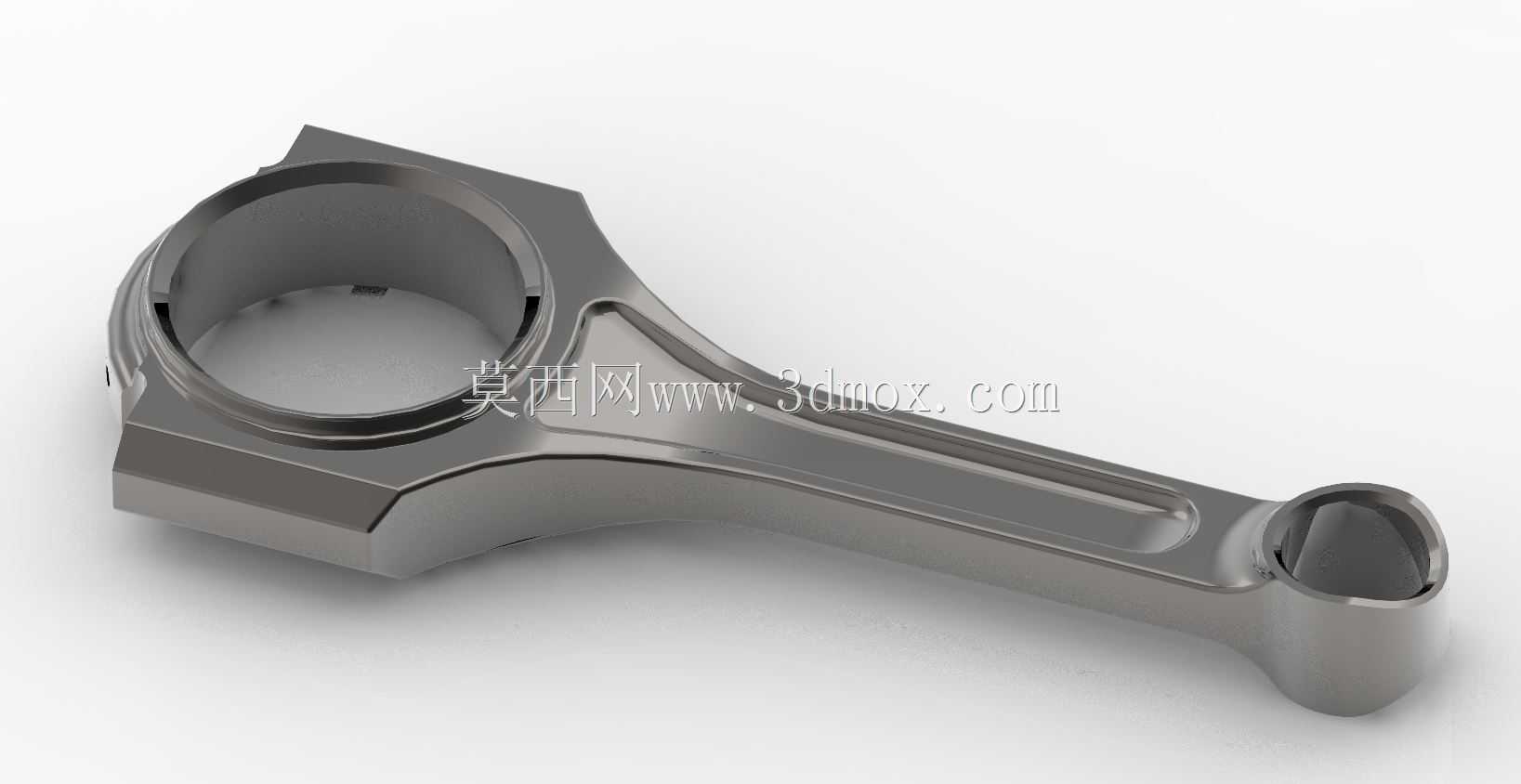

　　在小排量内燃动力设备的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转输出的核心受力构件，这款针对摩托车动力单元开发的连杆结构，采用曲面建模思路完成整体构型，完全贴合高转速工况下的载荷传递需求。从实际装车场景来看，这类连杆主要适配单缸或并列双缸的中小排量摩托车发动机，日常运行中需要承受活塞做功瞬间的爆发压力冲击，同时还要兼顾高转速下往复运动的惯性力平衡，因此结构设计上不能照搬通用工业连杆的等截面构型，必须针对摩托动力的高转速特性做针对性优化。

　　先看安装边界的尺寸控制，连杆大端对应曲轴曲柄销的配合位置，采用剖分式结构的安装基准，内孔的圆度公差需要控制在微米级，才能保证高转速下轴瓦配合的油膜稳定性，避免出现偏磨烧蚀的故障；小端对应活塞销的安装位，设计了带衬套压装的内孔结构，孔位与大端孔的中心距公差直接决定了发动机的压缩比精度，建模过程中需要严格控制两孔的平行度公差，避免装配后出现活塞偏缸的问题。杆身部分没有采用传统的工字形等截面设计，而是通过曲面过渡完成大端到小端的刚度渐变，这种设计一方面可以降低杆身的整体重量，减少往复运动的惯性质量，让发动机转速攀升的响应速度更快，另一方面曲面过渡的结构可以有效分散做功瞬间的应力集中点，避免应力在杆身与大小端的衔接位置出现堆积，提升构件的疲劳寿命。

　　从功能特性上看，这款连杆的大端外侧做了圆弧曲面的减重设计，在保证螺栓安装座结构强度的前提下，尽可能去除非受力区域的冗余材料，同时曲面的流线型结构可以减少曲轴箱内运转时的机油搅动阻力，降低发动机的动力损耗。小端的顶部设计了集油槽的对应曲面结构，可以将曲轴飞溅上来的机油引导到活塞销的配合面，保证运动副的润滑充分，避免干摩擦导致的零件早期磨损。建模过程中没有采用简单的拉伸切除组合方式，而是通过多组曲面放样完成整体构型，所有的过渡圆角都做了变半径处理，对应应力集中的位置加大圆角半径，非受力区域适当缩小圆角来控制整体尺寸，这种建模方式可以让后续的有限元应力分析更贴合实际零件的受力状态，不会因为直角或者等半径圆角的建模误差导致应力分析结果出现偏差。

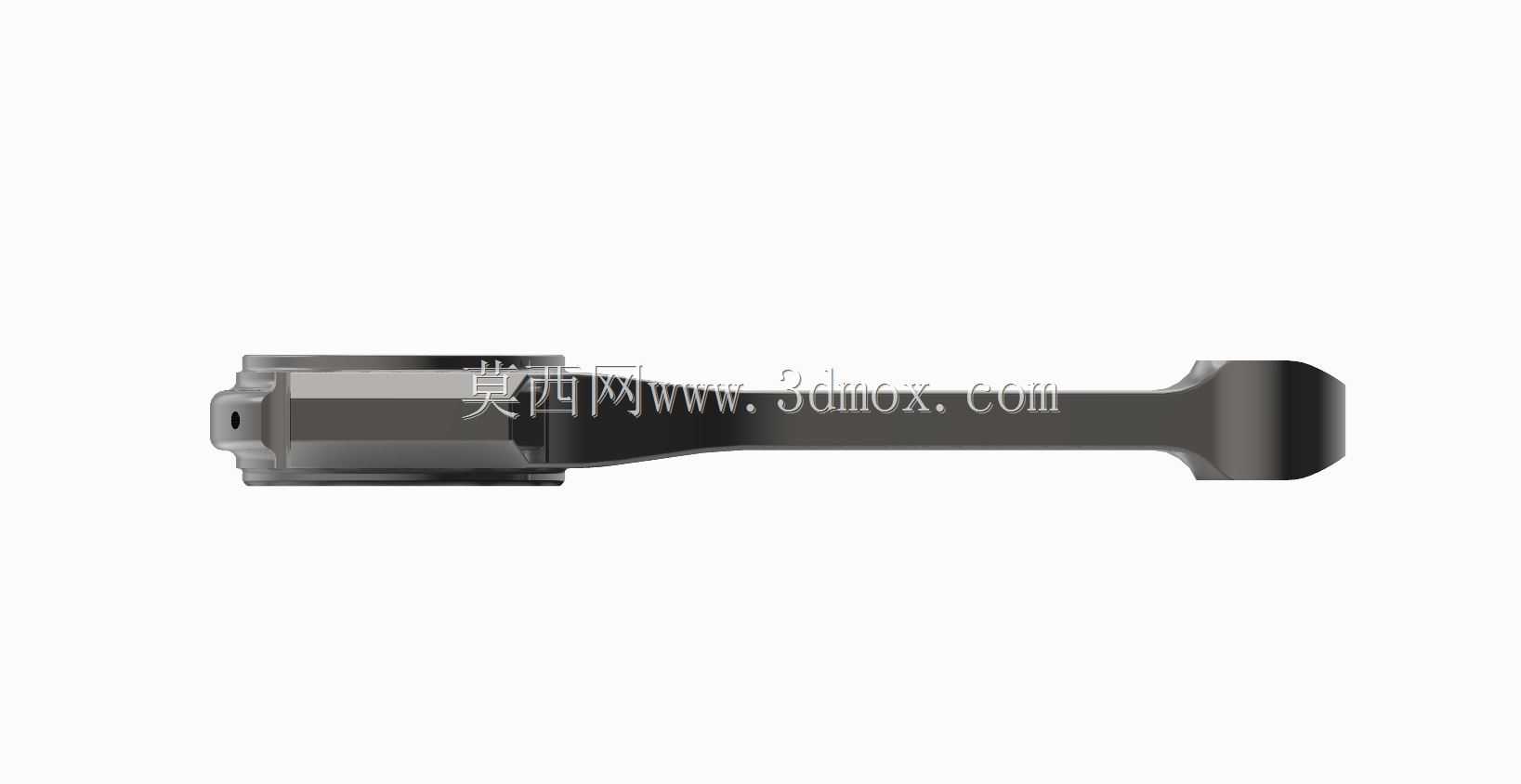

　　在实际的维修与装配场景中，这类连杆的大端螺栓安装面做了平面度的严格控制，装配时螺栓的预紧力需要按照工艺要求分步拧紧，曲面建模过程中已经预留了螺栓头的沉台位置，保证装配后螺栓头不会突出连杆大端的外轮廓，避免运转过程中与曲轴箱内壁发生运动干涉。杆身的截面厚度从大端到小端呈现连续的渐变趋势，曲面过渡的位置没有出现截面突变，这种设计可以让连杆在承受交变载荷的时候，应力传递路径更加平滑，不会在截面突变的位置产生疲劳裂纹，对于经常处于高转速工况的摩托车发动机来说，这种细节设计直接决定了动力单元的大修里程。另外连杆的重量分配也通过曲面构型做了优化，大小端的重量差控制在合理范围内，装配时可以减少曲轴动平衡的校正配重，提升整个曲柄连杆机构的运转平顺性，降低高转速下的发动机振动。
