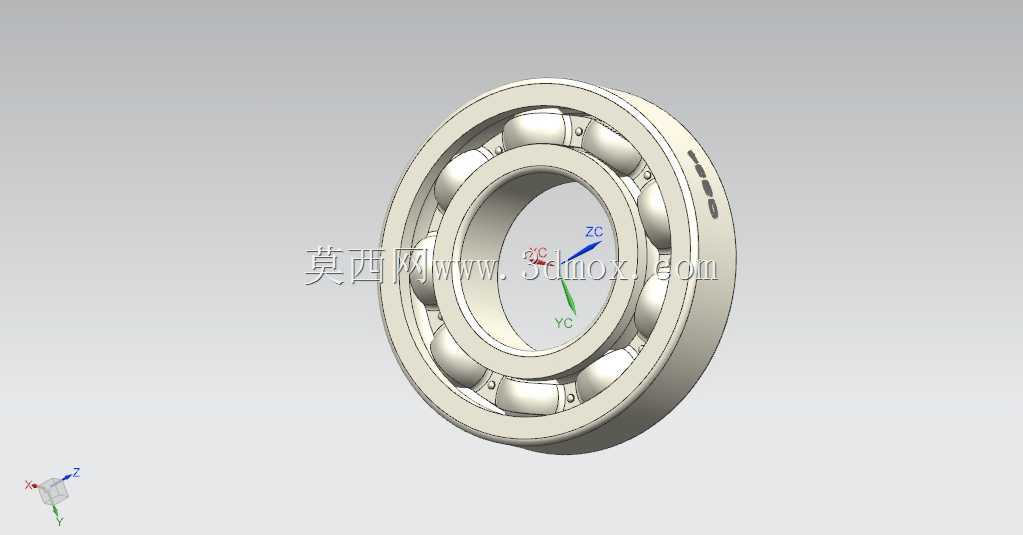

6207TMB深沟球滚动轴承结构设计

　　在常规工业传动系统的旋转支撑环节中，深沟球轴承是应用覆盖范围最广的一类滚动支撑元件，本次呈现的6207TMB型号轴承，主要适配中等载荷、中等转速的旋转轴系支撑场景，常见于中小型电机输出端、工业减速机输入轴、农用机械传动辊、输送线托辊、普通机床辅助传动轴等位置，承担径向载荷为主，同时可承受一定比例的双向轴向载荷，能在轴系出现少量安装对中偏差时保持稳定运转，不会出现过度的卡滞或磨损加剧问题。

　　从结构设计逻辑来看，该轴承采用最经典的深沟球轴承构型，内圈与轴采用过盈配合安装，外圈与轴承座孔采用过渡或间隙配合，具体配合公差需要根据实际应用场景的载荷大小、转速高低、冲击振动情况做针对性调整，比如在存在较强冲击载荷的破碎机辅助轴上，外圈与座孔的配合需要适当收紧，避免外圈在孔内出现蠕变磨损；而在高速轻载的小型风机轴系上，可适当放宽配合公差，降低安装难度同时减少轴承预紧过度带来的温升问题。

　　轴承的核心滚动体为球形钢珠，沿内圈和外圈的滚道均匀排布，保持架采用浪形冲压钢结构，这种保持架的重量较轻，钢珠的兜孔间隙设计合理，既能将钢珠均匀分隔避免相互摩擦碰撞，又能在润滑脂填充时预留足够的储脂空间，保证运转过程中润滑脂能持续在滚道与钢珠接触面形成油膜，降低接触疲劳磨损的速率。从外形安装边界来看，该型号轴承属于标准62系列深沟球轴承的尺寸范畴，内孔直径适配35mm公称直径的轴段，外圈公称外径为72mm，轴承整体宽度为17mm，安装时内圈的轴向定位通常采用轴用弹性挡圈或者轴肩定位，轴肩的高度需要低于内圈的倒角高度，避免安装时轴肩与轴承内圈端面无法完全贴合，同时要保证拆卸时拉马的卡爪能顺利勾住内圈端面；外圈的座孔挡肩高度同样需要低于外圈倒角尺寸，避免外圈安装不到位。

　　在实际选型应用中，需要注意该轴承的极限转速会受润滑方式影响，采用脂润滑时的允许最高转速要低于油润滑状态，同时如果应用场景存在较大的轴向载荷，需要校核轴承的额定静载荷与额定动载荷参数，避免轴承过早出现疲劳点蚀或者塑性变形。建模过程中严格遵循标准轴承的尺寸公差要求，滚道的曲率半径略大于钢珠半径，保证接触角在零附近，符合深沟球轴承的接触特性，钢珠的数量按照标准6207轴承的排布设定，保持架的铆钉位置、兜孔形状都完全还原实体轴承的结构，可直接用于轴系装配的干涉检查、运动仿真，也可作为设备维修测绘、非标轴承改型设计的参考基准，帮助结构设计人员快速完成轴系支撑部分的布局设计，减少重复建模的工作量。在装配验证环节，该模型可直接导入装配环境，与轴、轴承座、端盖、密封件等相关零件做配合检查，确认各零件之间的安装间隙是否合理，比如轴承两侧的密封件是否会与保持架发生剐蹭，端盖压紧外圈时的压缩量是否在合理范围内，润滑脂的填充空间是否足够，这些细节都可以通过三维模型提前完成验证，减少实际加工装配时出现的干涉问题。
