水下作业用集成式导管螺旋桨推进装置

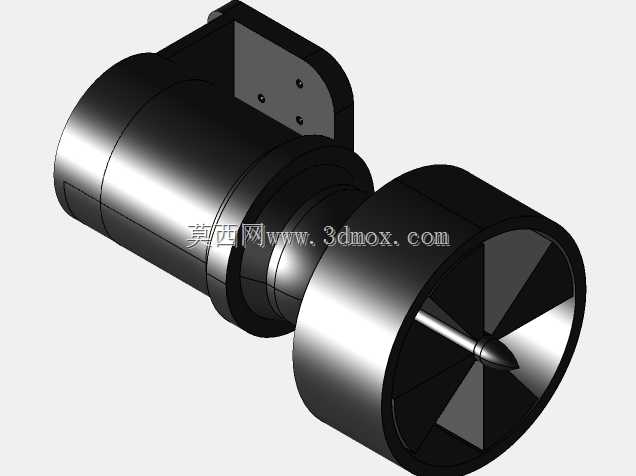

　　在水下机器人、小型潜航器、水下作业平台的动力系统选型中，推进单元的集成度、安装适配性、水动力效率一直是结构设计阶段的核心考量点，这款导管式水下推进装置的三维结构，正是围绕浅水作业场景的紧凑安装需求完成的全参数化建模。从实际应用场景来看，这类推进单元可适配观察级ROV、小型自主水下航行器、水下巡检机器人、养殖区水下作业设备的动力输出需求，既可以作为主推进单元提供航行动力，也可作为侧向辅助推进单元完成姿态调整、定点悬停的动力输出，相比裸露螺旋桨的推进结构，外围的导管结构既可以对桨叶形成物理防护，避免水下杂物、缆线缠绕桨叶引发故障，也能通过导管内壁的导流作用提升桨叶的水动力效率，降低同等推力下的能耗水平。

　　从结构设计思路来看，整个模型采用了集成式的布局思路，将动力舱、安装支架、导管桨段做了同轴一体化设计，动力输出段与导管桨直接衔接，省去了额外的传动连接结构，既压缩了整体轴向尺寸，也减少了动密封点的数量，降低水下使用过程中的密封失效风险。安装支架设置在动力舱的上部，采用带安装孔的折弯式支座结构，安装孔的位置、孔距均按照小型水下设备的通用安装边界做了适配，安装面与动力舱轴线平行，可直接通过螺栓固定在设备舱体的下部或者侧部，不需要额外设计转接支架，能有效缩短设备的整体开发周期。

　　从功能特性来看，导管内部的螺旋桨采用了多叶大侧斜的结构设计，桨叶前缘做了导圆处理，可降低水下运转时的空泡效应，减少运转噪音与桨叶气蚀损伤，桨毂前端设置了导流帽结构，可理顺来流方向，减少进水端的紊流损失，提升推进效率。动力舱段采用圆柱形耐压壳体结构，壳体壁厚按照浅水作业的压力等级做了匹配设计，两端的端盖与壳体之间采用径向密封结构，可满足常规淡水、浅海作业的防水耐压要求，动力输出轴处设置了多层动密封结构，可阻挡泥沙、水体进入舱体内部，保障内部动力部件的稳定运转。

　　从外形尺寸与安装边界来看，整个推进单元的最大外径为导管段的外圆直径，轴向总长度从安装支架的后端到导流帽前端做了紧凑化控制，安装支架的突出高度控制在较小范围内，可适配内部舱体直径在150-300mm区间的小型水下设备安装，安装时需要预留的径向空间不超过导管外径加10mm的安全间隙，轴向预留空间需要覆盖整体长度加前后5mm的安装调整余量，避免与设备其他结构产生干涉。在建模过程中，所有配合面均按照实际加工公差做了参数化预留，导管内壁与桨叶叶尖的间隙控制在合理区间，既避免运转过程中桨叶与导管产生刮碰，也不会因为间隙过大降低推进效率，安装支架上的安装孔采用通孔设计，可适配不同规格的螺栓紧固需求，支架与动力舱壳体的连接位置做了加强筋过渡，可承受推进过程中产生的反推力与振动载荷，避免长期使用后支架出现变形、断裂的问题。

　　在实际选型适配过程中，这类集成式推进单元不需要用户额外设计导流罩、密封舱、安装支架等结构，只需要根据设备的推力需求、供电参数匹配对应规格的单元即可，可大幅降低水下设备动力系统的设计工作量，模型中所有结构均做了实体化建模，可直接用于装配干涉检查、安装位置模拟、水动力仿真的前置几何处理，也可作为基础结构改型适配不同推力等级、不同安装方式的使用需求，比如调整安装支架的角度适配垂向推进需求，修改导管长度适配不同直径的桨叶结构，调整动力舱长度适配不同规格的动力部件。
