V型六缸涡轮增压动力装置结构设计

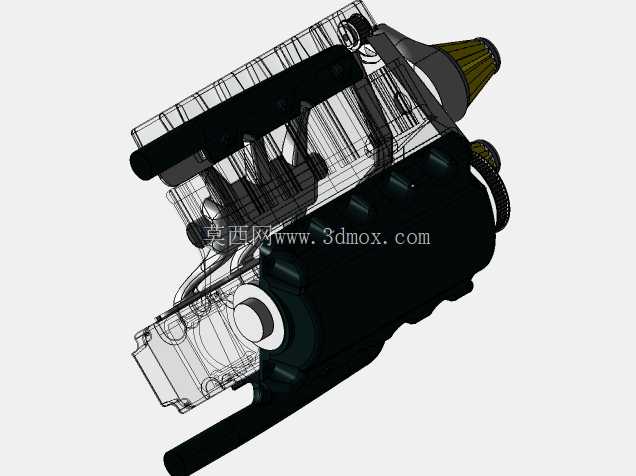

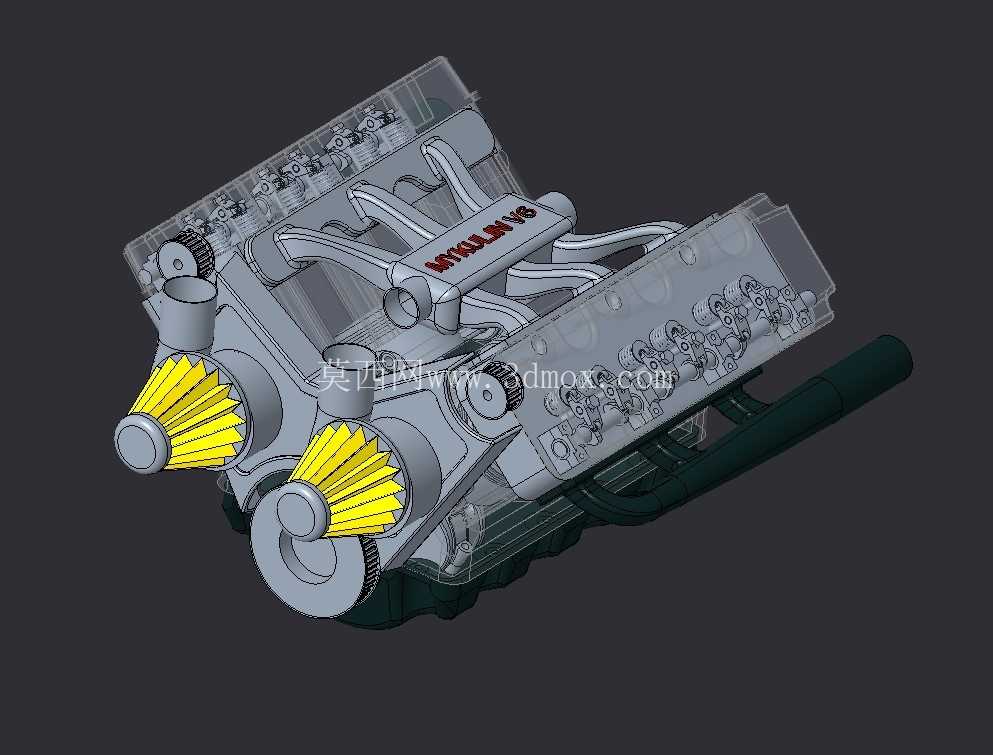

　　在乘用车高性能动力配套、小型船舶舷内动力、轻型工业发电机组的动力选型场景中，V型六缸涡轮增压机型始终是平衡动力输出密度、运转平顺性与整机布置空间的核心选项，这套三维结构完整还原了量产级V6涡轮发动机的核心装配关系与细节设计。从整机布置逻辑来看，V型60度夹角的缸体布局是经过多轮空间校核确定的，相比直列六缸结构，整机轴向长度缩短近40%，能够适配横置前驱、纵置后驱等多种整车机舱布置方案，同时V型夹角的设计让两侧缸体的做功脉冲相互抵消，曲轴运转的一阶、二阶振动被大幅削弱，不需要额外加装大尺寸平衡轴机构，进一步压缩了整机的重量与垂直方向占用空间。

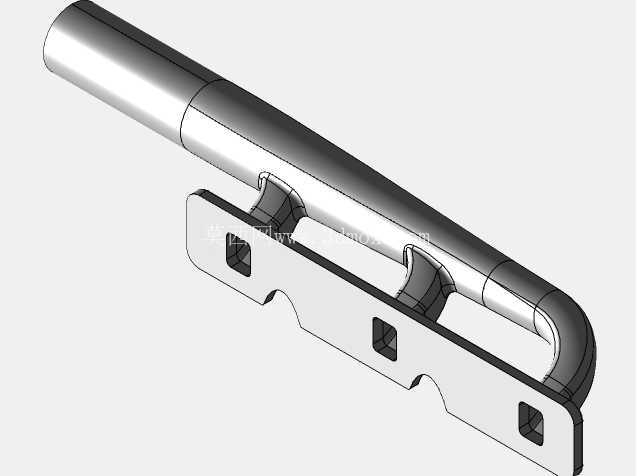

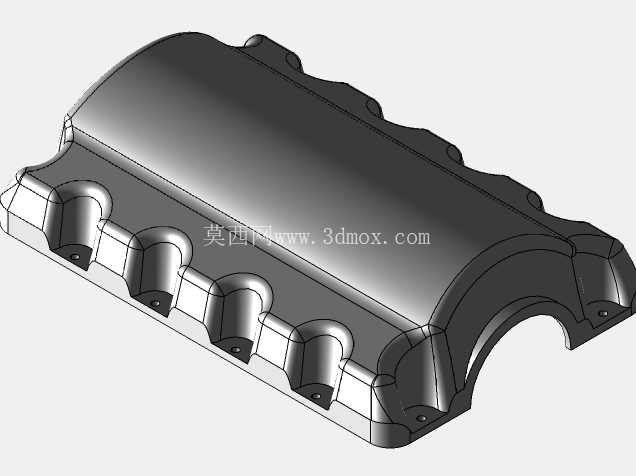

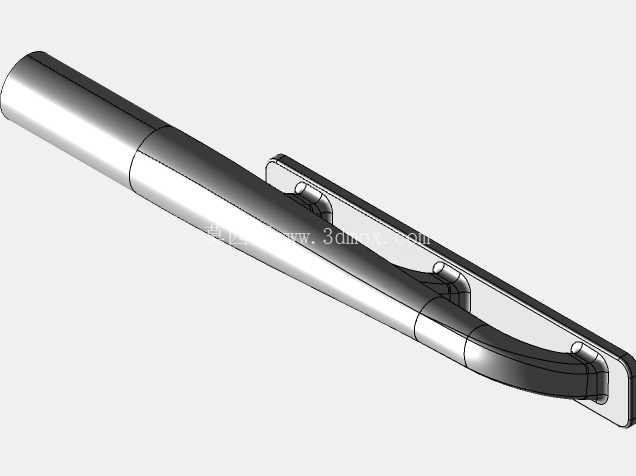

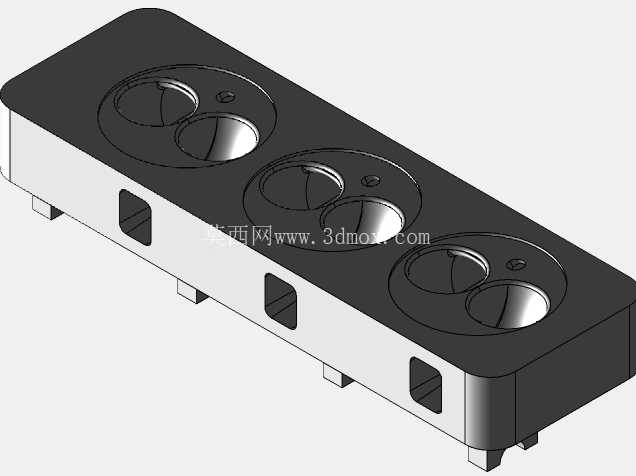

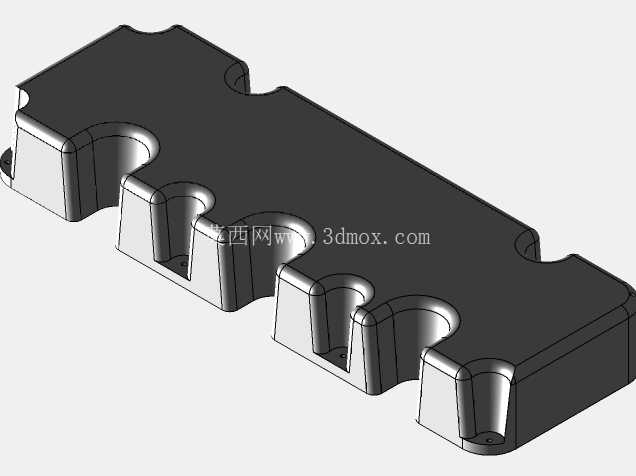

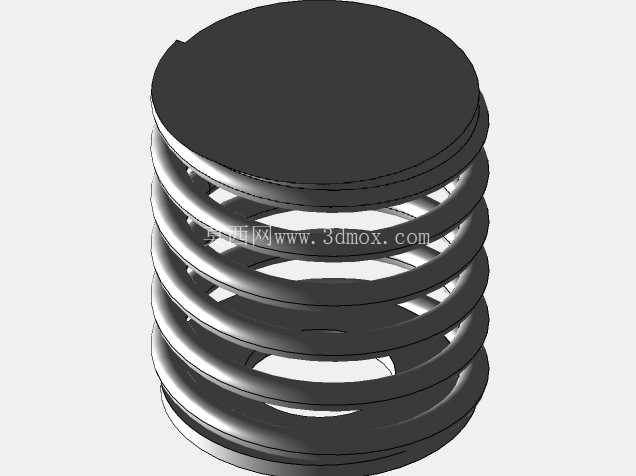

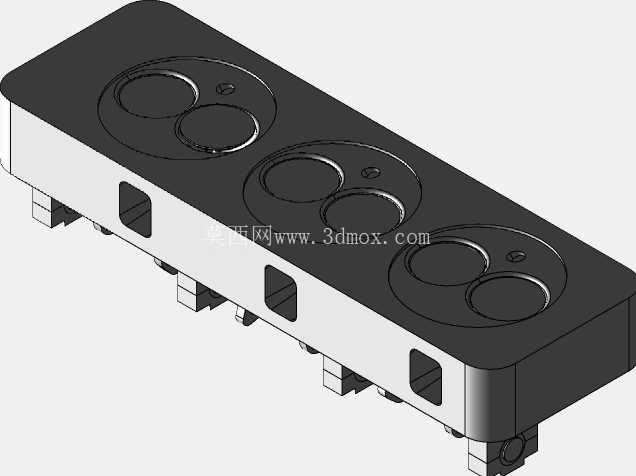

　　两侧独立布置的涡轮增压单元采用了等长排气歧管对接设计，每三个气缸的排气脉冲汇入对应涡轮壳侧，避免了不同缸之间的排气干涉，能够让涡轮在更低的曲轴转速下建立起额定增压压力，低转速区间的扭矩输出响应速度相比单涡轮结构提升明显，同时双涡轮的布置让每个涡轮的叶轮尺寸更小，转动惯量更低，急加速工况下的涡轮迟滞现象被有效控制。从结构细节来看，缸盖部分集成了进排气道、凸轮轴安装座、气门弹簧定位结构与冷却水道，每缸四气门的布置兼顾了高转速下的进排气效率与低转速下的气流流速，双顶置凸轮轴的安装位预留了可变气门正时机构的装配空间，能够根据不同工况调整进排气门的开闭重叠角，优化不同转速区间的燃烧效率。

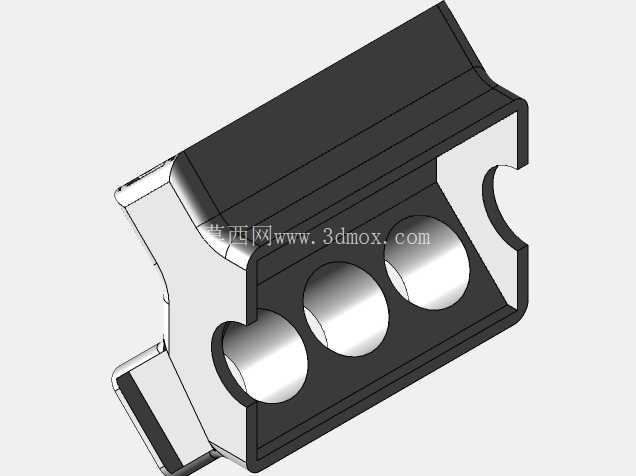

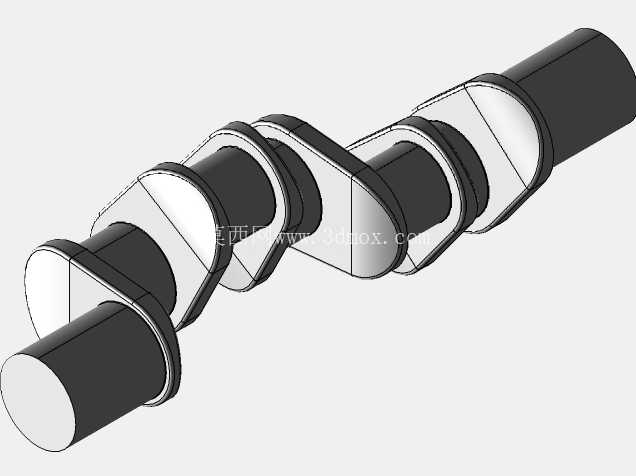

　　缸体部分采用了闭式水套设计，能够承受更高的缸内爆发压力，适配涡轮增压带来的更高热负荷与机械负荷，曲轴箱内部的加强筋布局经过受力优化，能够承受曲轴运转时的交变载荷，避免缸体在高转速工况下出现共振变形。润滑系统的油道在缸体、缸盖内部做了一体化集成设计，主油道沿缸体V型夹角中心布置，能够以最短的路径向两侧曲轴主轴颈、连杆轴颈、凸轮轴轴颈、涡轮增压器浮动轴承供给压力机油，减少了外部机油管路的数量，降低了机油渗漏的风险，同时油底壳的挡油板结构设计能够在车辆大角度倾斜、急加减速工况下保证机油泵的吸油口始终浸没在机油液面下，避免出现润滑断油的故障。

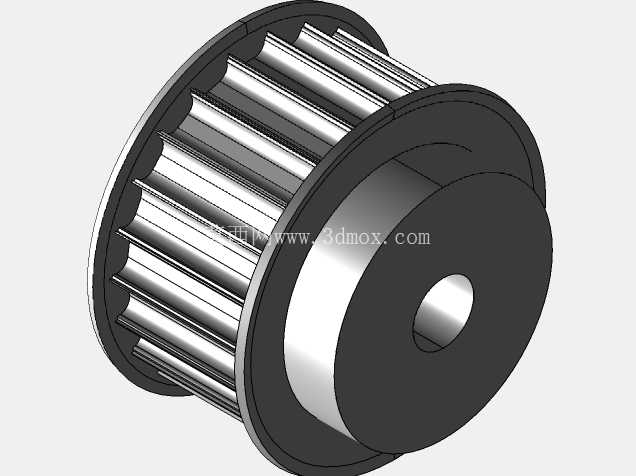

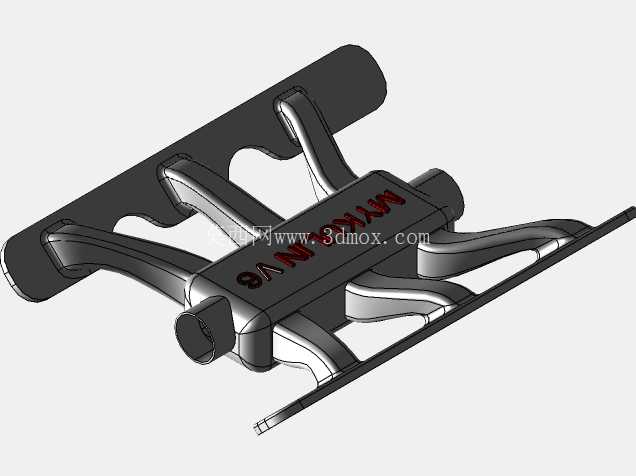

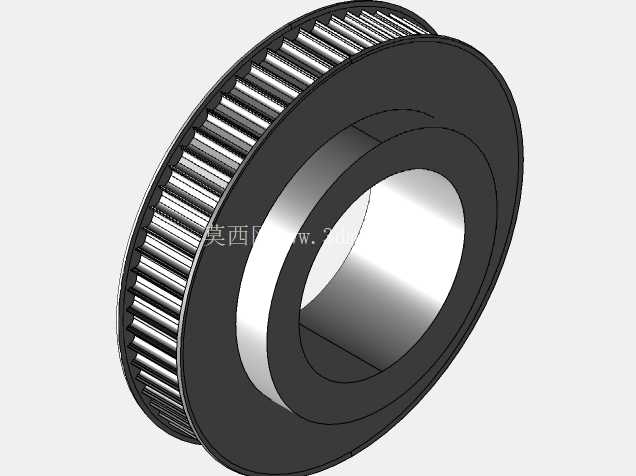

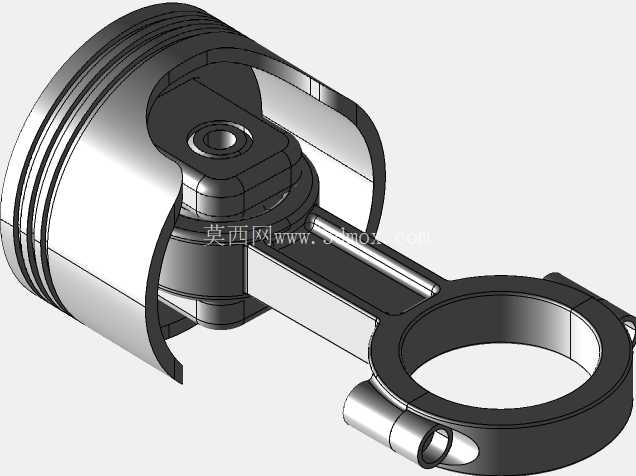

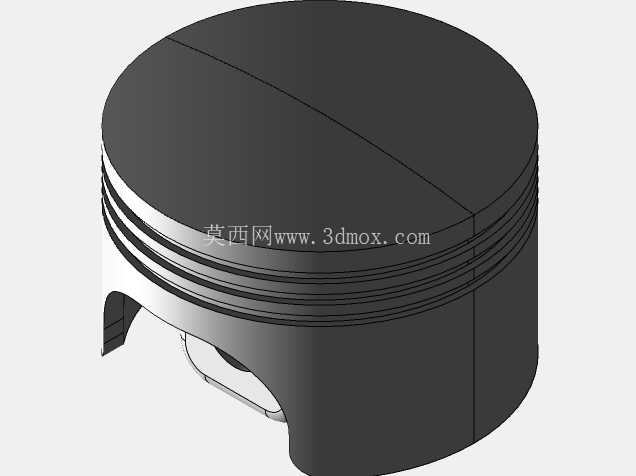

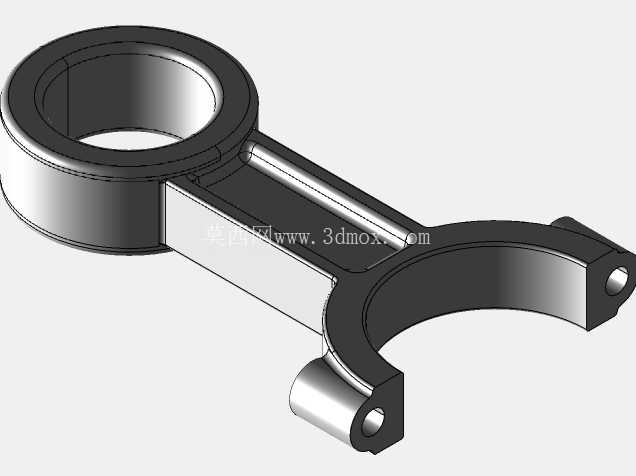

　　冷却系统采用了分体式循环设计，缸体水套与缸盖水套的冷却液流量独立控制，冷启动阶段冷却液优先在缸体侧小循环，快速提升缸体工作温度，减少活塞与缸壁的摩擦损耗，待温度达到额定工作区间后，节温器开启大循环，冷却液流经散热器完成热交换，同时涡轮壳体侧设置了独立的冷却回路，发动机停机后可通过电动水泵继续循环冷却液，带走涡轮轴的残余热量，避免机油在高温下结焦堵塞油道。从安装边界来看，整机的前端轮系集成了发电机、空调压缩机、水泵、转向助力泵的安装位，皮带张紧轮的位置经过避让设计，不会与机舱内的纵梁、散热框架发生干涉，飞轮壳端的连接法兰匹配主流的手动、自动变速器输入轴定位尺寸，发动机悬置的安装点布置在缸体两侧的加强筋位置，能够将整机振动有效隔离，避免传递到车架。进气歧管采用了谐振腔一体化设计，能够优化特定转速区间的进气波动效应，提升充气效率，同时节气门体的安装位预留了电子节气门的执行器空间，能够适配电控燃油喷射系统的控制需求。这套结构在建模过程中完整还原了各个零部件的装配公差配合关系，比如活塞与缸壁的配合间隙、活塞环的开口位置、轴瓦与轴颈的过盈配合量、气门与气门座圈的密封锥面角度，所有运动部件的运动包络都做了干涉检查，确保曲轴旋转时连杆不会与缸体下部发生碰撞，气门最大升程时不会与活塞顶面发生碰撞，完全满足结构验证、教学演示、改装方案设计的使用需求。
