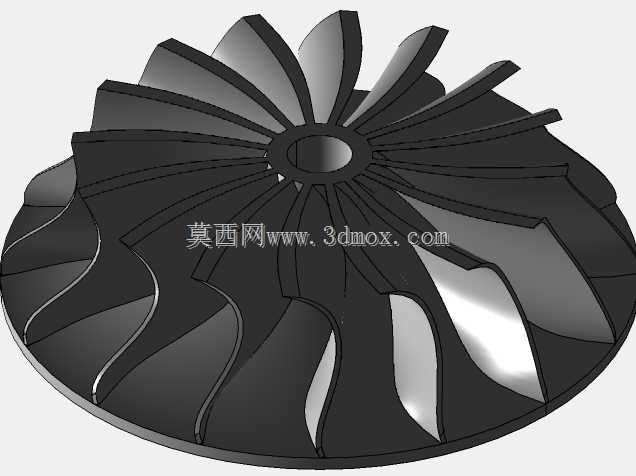

离心泵径向叶轮三维结构设计

　　在流体输送类设备的核心部件设计中，叶轮作为唯一对流体做功的旋转构件，其结构合理性直接决定整泵的水力效率、运行稳定性与适用工况范围。这款径向式叶轮主要适配单级单吸离心泵，多用于清水输送、暖通循环、低压给排水这类常规工况，也可通过调整叶片型线适配轻度含杂的流体输送场景。从结构功能来看，叶轮运行时随泵轴同步高速旋转，流道内的流体在叶片的推动下获得离心力，从中心进水口区域沿径向流道向外缘加速流动，最终以较高的压力和速度进入泵壳压水室，完成机械能到流体压能、动能的转换。

　　设计过程中首先要匹配泵的额定流量与扬程参数，确定叶轮的进口直径、出口宽度、叶片出口安放角这些核心水力参数，进口直径的选取要兼顾汽蚀性能与进口流速，过大易造成进口回流损失，过小则会提升进口流速增大汽蚀风险；叶片采用后弯式空间扭曲型线，而非简单的直板叶片，是为了让流体在流道内的流动更贴合流线方向，减少流道内的漩涡、脱流损失，不同流道间的叶片均匀分布，保证旋转时的动平衡精度，降低运行时的径向力不平衡带来的振动问题。

　　从安装边界来看，叶轮中心设置的轴孔与泵轴采用过渡配合，搭配键槽传递扭矩，轴孔端的台阶结构用于定位叶轮的轴向位置，配合轴端的锁紧螺母即可完成叶轮在轴系上的固定，叶轮后盖板侧可根据需求设置密封环安装位，与泵体上的密封环配合形成节流间隙，减少泵腔内部的高压流体回流到进口低压区，提升容积效率。外形尺寸上，叶轮的最大外径对应泵的额定扬程参数，外径越大相同转速下能提供的扬程越高，出口宽度则对应额定流量，宽度越大通流能力越强，设计时需要严格控制叶轮外缘与泵壳内壁的间隙，间隙过大会增加容积损失，间隙过小则可能因为轴系窜动、加工误差造成叶轮与泵壳的刮蹭，引发运行故障。

　　叶片的厚度设计也需要兼顾强度与水力性能，叶片前缘做圆角修型，减少流体进口冲击损失，叶片尾缘适当减薄，降低出口尾迹损失，同时要保证叶片在最高转速运行下有足够的结构强度，承受流体的压力差与离心力作用，避免长时间运行出现叶片变形或断裂。在实际选型匹配时，这类叶轮需要和泵的压水室、吸水室型线匹配，若更换非原厂叶轮，不仅要核对安装尺寸，还要校核水力参数是否匹配泵的运行工况，否则容易出现电机过载、效率下降、汽蚀加剧等问题。建模过程中需要重点保证叶片型面的光顺度，相邻流道的过渡区域不能有明显的棱角或台阶，避免实际运行时在这些位置产生流动分离，同时要做动平衡校验的结构预留，对于高转速工况的叶轮，还需要在叶轮后盖板设置平衡孔，平衡叶轮前后盖板的压力差，降低轴封处的压力与轴向力，延长轴承与机械密封的使用寿命。
