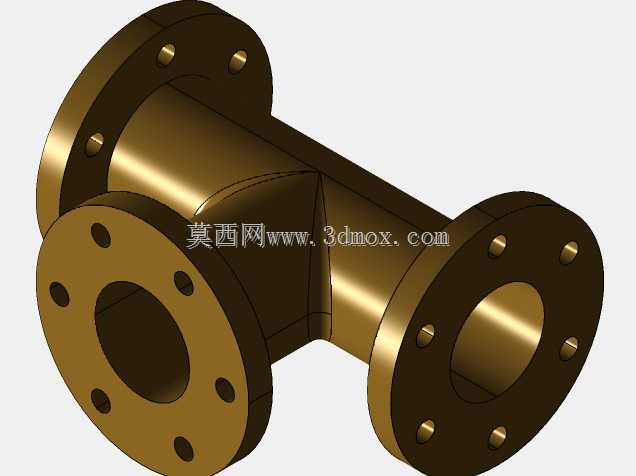

带法兰连接结构的等径三通T型管件

　　这类带法兰结构的T型三通管件，在工业流体输送管路系统中承担着管路分流、合流的核心作用，常见于化工介质输送、市政给排水、暖通循环水、工业设备冷却回路等场景，能够在不额外增加管路转接件的前提下，实现主管路向垂直分支管路的介质导流，减少管路连接节点的泄漏风险。从结构设计来看，三个连接端采用统一规格的法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓配合密封垫片实现与对应管路法兰的刚性连接，相比螺纹连接的三通，法兰连接形式更适配中大管径、中低压工况的管路布设，安装后同轴度更容易保证，后期管路维护拆卸也更便捷，无需转动整段管路即可完成管件更换。

　　建模过程中首先确定三个通径的中心轴线，主管路为水平贯通的直段结构，分支管路垂直于主管路轴线布置，三个通径的内径保持一致，属于等径三通范畴，内壁交汇处做圆弧过渡处理，避免直角结构造成的介质流阻增大，同时减少介质长期冲刷造成的局部磨损，延长管件使用寿命。法兰盘的厚度根据常规管路压力等级匹配设计，螺栓孔的分布圆直径、孔径均对应同压力等级的标准法兰参数，保证现场安装时能够与标准管路法兰直接适配，无需二次加工。管件主体的壁厚根据通径大小和常规承压需求设定，外壁在主管与支管的交汇位置做加强过渡结构，避免该位置因结构突变造成应力集中，在管路承压时出现开裂风险。

　　从安装边界来看，三个法兰端面分别为三个方向的安装基准面，安装时需保证各法兰端面与对接管路法兰端面的平行度，螺栓锁紧时需按对角顺序逐步拧紧，避免局部受力过大造成法兰变形或密封失效。这类T型三通在实际布设时，通常会在分支管路靠近三通的位置加装控制阀门，方便对分支回路的介质通断、流量进行独立调节，不会影响主管路的正常介质输送。建模时对法兰盘上的螺栓孔做了均匀阵列处理，保证每个孔的位置度符合安装要求，法兰端面预留了密封垫片的放置空间，管件内壁的过渡圆弧曲率经过优化，能够让介质在分流时的流态更平稳，减少局部紊流造成的管路振动和噪音。

　　在工业冷却系统中，这类三通常被用于主冷却水管路向各设备冷却支路的分流，能够稳定分配各支路的冷却水流量，保证各点位的冷却效果；在给排水系统中，可用于主供水管路向不同楼层或不同功能区域的供水分流，法兰连接的密封性能能够满足长期带压运行的需求，减少后期运维的漏点排查工作量。设计时也充分考虑了管件的铸造或机加工工艺性，主体结构无过小的内凹结构，外壁拔模角度适配常规铸造工艺要求，法兰盘的端面加工余量预留合理，能够在加工后保证端面的平面度满足密封要求，螺栓孔的位置精度控制在标准公差范围内，避免现场安装时出现螺栓无法穿入的问题。
