高压多联柱塞式流体输送泵结构设计

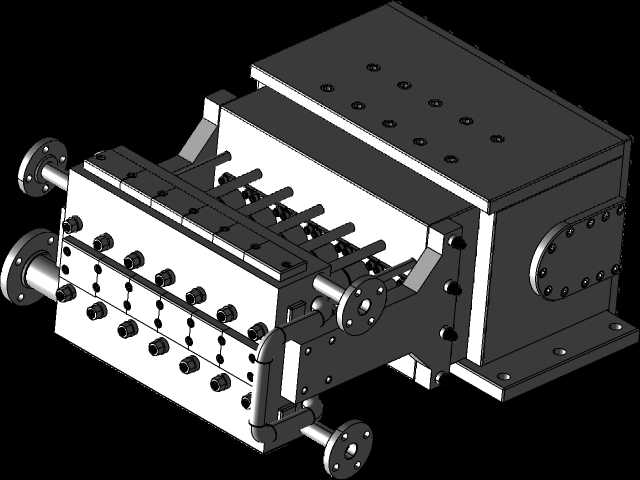

　　整个泵体采用分体式模块化设计思路，主传动腔与流体过流腔通过密封隔板完全分隔，传动侧的曲轴、连杆、十字头组件全部封闭在铸造箱体内，依靠飞溅润滑实现各运动副的持续润滑，箱体底部预留的安装脚座采用整面加工的贴合面，安装时不需要额外加工调整垫就能保证与安装基础的贴合度，脚座上的长圆形安装孔可以适配一定范围内的安装位置偏差，降低现场安装的对位难度。流体过流侧的六个柱塞腔采用独立的阀组设计，每个柱塞对应一组进液阀与排液阀，单组阀组出现故障时可以单独拆解更换，不需要将整个泵头完全拆解，大幅降低后期运维的工作量与停机时间。在石油化工、高压水射流清洗、冶金除鳞、化工流程增压这类需要稳定高压流体输出的工况场景里，多联往复式高压泵一直是核心动力输送单元，本次呈现的六联结构高压泵，就是针对大流量、高压力输出稳定性要求设计的多缸联动流体增压设备。不同于单缸或者三联泵的脉动缺陷，六组柱塞单元呈对称排布在泵体主腔侧方，相邻柱塞的相位角差60度，能够让输出流体的压力脉动幅度控制在极低区间，不需要额外配置过大容积的稳压罐就能满足后端工艺对压力稳定性的要求，这点在长距离流体输送、精密高压喷淋这类对压力波动敏感的场景里优势格外明显。

　　泵体两端的伸出轴采用标准法兰连接结构，可以根据现场动力布置的需求选择左侧或者右侧接入动力输入，不需要额外更改传动箱内部结构，适配不同车间的设备布局要求。进出液管路接口采用带密封槽的法兰结构，法兰端面的密封槽尺寸符合高压管路连接的通用标准，可以直接对接同压力等级的工业管路，不需要单独加工过渡接头。从安装边界来看，泵体整体的长宽高尺寸适配常规工业泵房的安装空间要求，传动箱侧的检修空间预留充足，日常检查润滑油位、更换密封件时不需要拆除周边连接管路，泵头侧的阀组位置预留了扳手操作空间，现场检修时常规工具就能完成所有拆装操作。

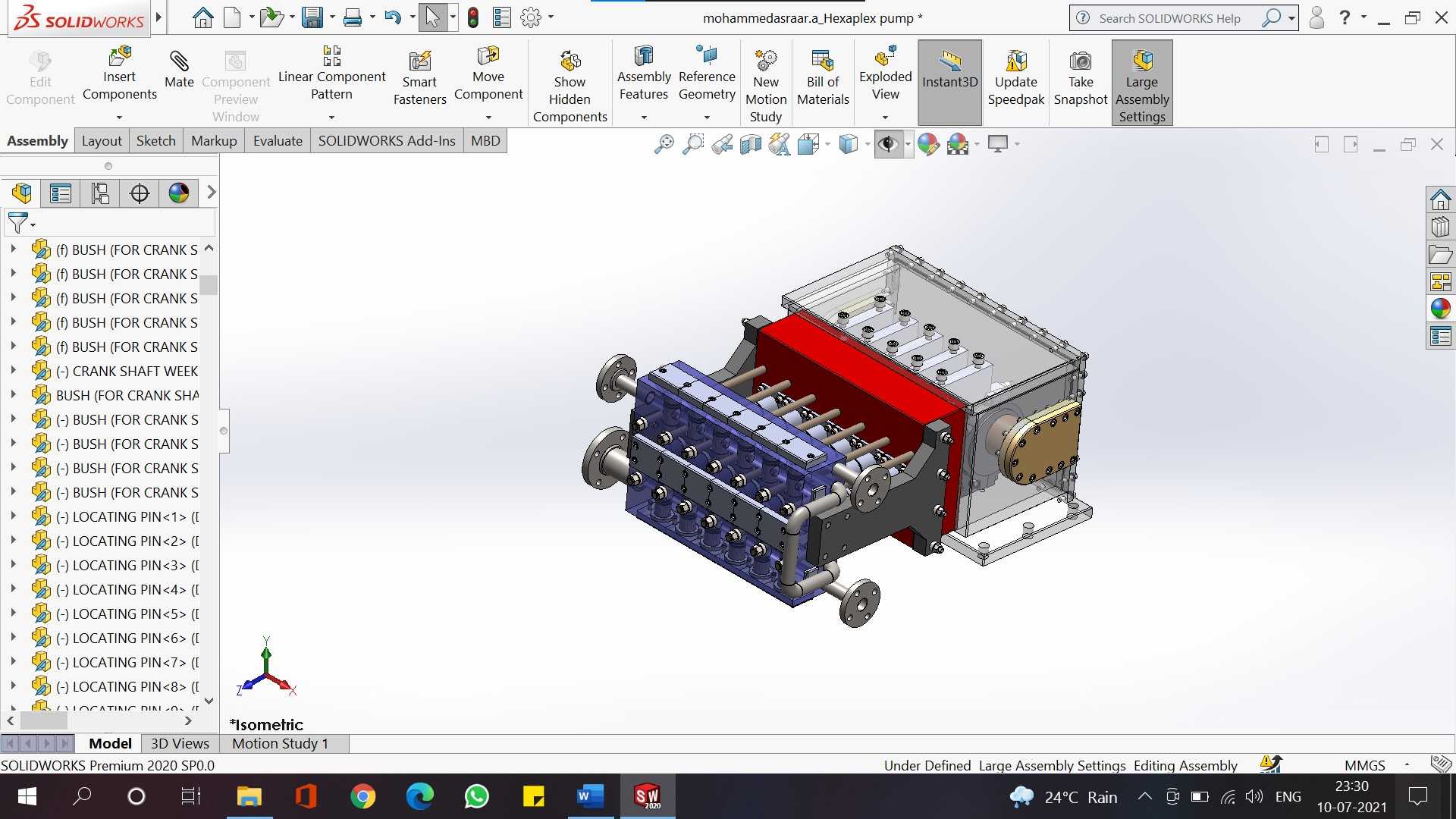

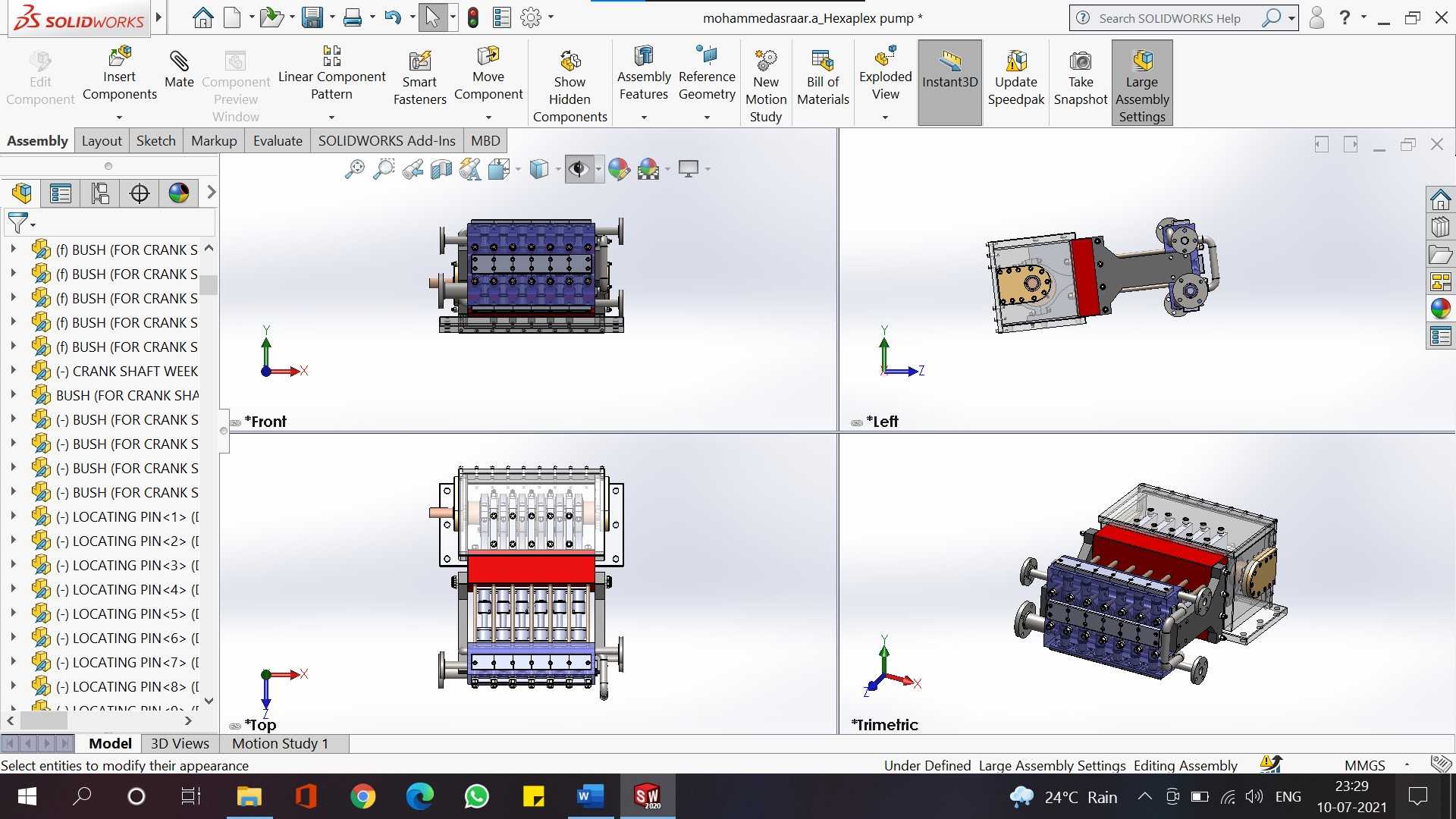

　　整个泵的七百余个组件全部采用参数化建模完成，各零件之间的装配间隙、运动干涉都经过完整校验，曲轴的偏心距、连杆长度、柱塞行程的参数匹配经过运动仿真验证，柱塞往复运动的死点间隙控制在合理区间，既保证容积效率，又避免柱塞与缸体端盖发生碰撞。密封结构采用组合式密封设计，柱塞位置的密封件可以承受持续高压下的往复摩擦，使用寿命比普通单组密封提升数倍，减少密封件更换的频次。传动箱内的曲轴采用整体锻造结构，支撑轴承位置的轴肩尺寸经过强度校核，能够承受六组柱塞同时做功带来的交变载荷，箱体的加强筋布置在轴承座受力位置，避免长期交变载荷下箱体出现开裂变形。

　　在实际工况适配中，这款六联泵可以根据输送介质的不同更换对应材质的过流部件，输送清水、乳化液、轻度腐蚀性化工介质都能找到对应的配置方案，流量输出可以通过调整输入转速实现一定范围的调节，配合变频电机可以实现输出流量的无级调整，适配不同工艺阶段的流量需求。不同于焊接结构的泵体，这款泵的主体箱体采用铸造后时效处理，加工完成后的尺寸稳定性更好，长期运行不会因为应力释放出现轴孔位置偏移，保证传动部件的对中精度，延长轴承与密封件的使用寿命。泵体上预留的多个传感器安装位，可以方便后期加装压力、温度、振动传感器，接入设备运维系统实现运行状态的实时监测，提前预判故障风险，适配现代化工厂的设备管理需求。
