径流式涡轮叶轮精密结构设计

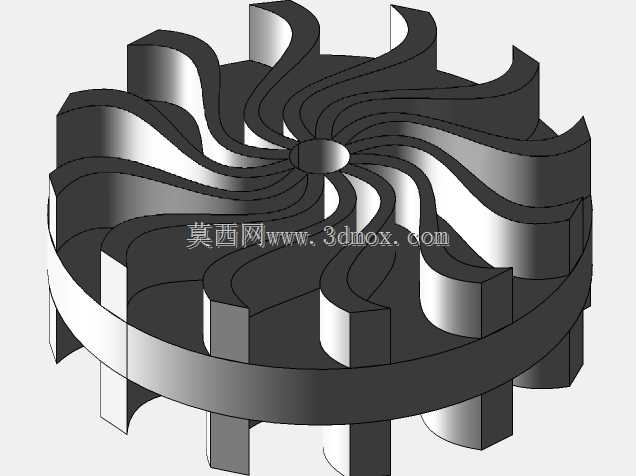

　　在中小型动力装置、废气能量回收系统、微型燃气轮机以及部分流体输送增压单元中，径流式涡轮叶轮是实现流体动能与轴功转换的核心部件，其结构设计的合理性直接决定整套设备的能量转换效率、运行稳定性与服役寿命。本次设计的涡轮叶轮采用径向进气、轴向出气的经典流道布局，整体为一体式铣削成型结构，规避了分体式装配带来的连接间隙、动平衡偏差以及高转速下的连接失效风险，适配每分钟数万转的高转速运行工况，可在高温、带微小杂质的流体介质环境下长期稳定工作。

　　从设计思路来看，叶片型线采用后弯式空间扭曲构型，并非简单的平面直叶片，每一片叶片的进出口安装角都沿叶高方向做连续渐变调整，目的是匹配流体从轮缘进入叶轮流道时的实际流动角，减少流体冲击叶片前缘造成的入射损失，同时避免流道内出现大面积的流动分离与涡流区，让流体在叶轮流道内完成平滑的转向与能量释放，将流体携带的压力能、动能尽可能多地转化为叶轮旋转的机械能。相邻叶片之间构成的流道截面从轮缘入口到轮毂出口呈现连续收敛的形态，能够引导流体在流动过程中逐步加速，降低流动过程中的沿程阻力损失，同时控制出口处的气流余速，减少余速损失带来的效率下降。

　　叶轮的轮毂部分采用锥面过渡结构，从轮缘侧的大直径平滑过渡到轴端的小直径，一方面可以降低叶轮整体的转动惯量，让设备在启停过程中响应速度更快，减少升速、降速过程中的能量损耗；另一方面锥面结构可以与叶片根部形成平滑的圆角过渡，避免直角连接带来的应力集中问题，在高转速离心力作用下，叶片根部的应力分布更加均匀，不会出现局部应力过高导致的叶片断裂故障。叶片顶部设计有整圈围带结构，也就是叶轮外缘的环形凸边，这个结构一方面可以约束叶顶间隙的流体泄漏，减少叶顶泄漏损失，提升叶轮的工作效率；另一方面可以增加叶片的整体刚性，提升叶片的固有频率，避开设备运行时的激振频率区间，避免发生共振导致的叶片疲劳损坏。

　　在安装边界方面，叶轮中心设计有标准的轴孔与键槽结构，轴孔的尺寸公差按照过渡配合要求设计，既可以保证与传动轴的同轴度，避免装配后出现偏心导致的振动问题，又可以传递足够的扭矩，满足高转速下的动力输出需求。轴孔端面设计有定位止口，装配时可以与轴肩紧密贴合，保证叶轮的轴向定位精度，不需要额外增加复杂的轴向固定结构，简化装配流程。叶轮的轴向总尺寸控制在适配常规小型涡轮壳体的范围内，轮缘外径与涡轮壳体的内壁之间预留有均匀的微小间隙，既不会因为间隙过大导致流体泄漏过多，也不会因为间隙过小在热态运行时出现叶轮与壳体的刮碰故障。

　　在实际应用场景中，这类涡轮叶轮既可以用于小型燃气轮机的动力涡轮端，驱动发电机或者泵类负载；也可以用于内燃机的废气涡轮增压器，利用发动机排出的废气能量驱动压气机叶轮，提升发动机的进气量，改善发动机的动力输出与燃油经济性；还可以用于小型膨胀机、有机朗肯循环发电装置中，作为能量回收的核心部件，将工业余热、低品位热源携带的能量转化为电能或者机械能。设计过程中已经对叶轮的动平衡特性做了初步校核，叶片沿圆周方向均匀分布，每一片叶片的重量偏差控制在极小范围内，装配前只需要做少量的动平衡去重就可以达到高转速运行的动平衡精度要求，降低后续的加工与装配成本。叶片的表面粗糙度要求按照流体机械的相关标准设定，光滑的叶片表面可以减少流体与壁面之间的摩擦损失，同时减少杂质在叶片表面的附着，避免长期运行后流道形状变化导致的性能下降。
