四缸发动机排气歧管结构设计方案

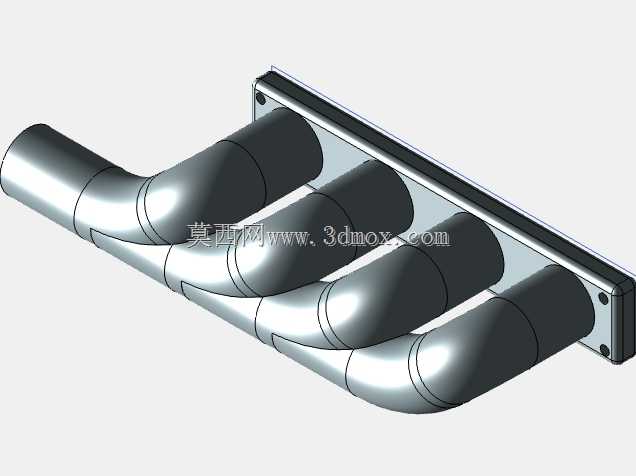

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失以及整机动力输出表现，是动力总成开发阶段需要反复校核流场、热应力与安装匹配性的关键零件。这款四缸机型配套的排气歧管采用四支等长弯曲管路并联布局，进气端通过一体式铣削法兰与气缸盖排气侧贴合安装，法兰面预留对应四个气缸排气口的通孔，同时布置螺栓过孔用于压紧密封，避免高温高压排气从结合面泄漏；出气端汇总为单通道法兰结构，可直接对接三元催化器或者涡轮增压器的进气接口，完成排气从各缸独立导出到集中输送的路径过渡。

　　从实际工程应用场景来看，这类歧管广泛适配直列四缸自然吸气或者小排量涡轮增压汽油机、柴油机，覆盖乘用车、轻型商用车、小型工程机械动力单元的配套需求，工作过程中需要承受800℃以上的持续高温排气冲刷，同时承接发动机启动、停机、负荷剧烈变化过程中产生的交变热应力，因此在结构设计阶段首先要平衡管路曲率与流阻的关系：每一支管路的弯曲段都采用大圆弧过渡设计，避免直角弯折造成的排气紊流、局部流速骤降问题，同时通过调整各支管的弯曲走向，尽可能让四个支管的内部流道长度保持一致，减少各缸排气过程中的相互干涉，避免出现某一缸排气背压过高导致的扫气不充分、燃烧残余废气滞留气缸的问题，有效降低泵气损失，提升各缸工作均匀性。

　　在安装边界的设计考量上，进气侧法兰的平面度需要控制在0.1mm以内，保证与气缸盖结合时，配合金属密封垫片能够实现均匀压紧，不会因为局部压力不足出现高温排气冲蚀垫片的故障；法兰上的螺栓孔位置度公差严格控制在±0.05mm范围，避免安装时出现螺栓错位、无法顺利装配的问题，同时螺栓孔周边设计局部加厚凸台，分散螺栓压紧力，避免长期高温工作后法兰出现翘曲变形。出气端的连接法兰同样采用加厚结构，根据对接部件的接口标准匹配螺栓孔分布与通径尺寸，保证排气从歧管流出后能够顺畅进入后处理单元，不会在接口位置出现流道突变造成的局部涡流。管路部分的壁厚设计需要兼顾热容量、结构强度与整机轻量化需求：管壁过薄会导致结构刚度不足，发动机运行过程中受排气脉冲激励容易产生共振异响，同时长期高温工作下容易出现开裂变形；管壁过厚则会增加歧管整体重量，提升动力总成的总质量，同时冷启动阶段歧管升温速度变慢，会拉长三元催化器达到起燃温度的时间，增加冷启动阶段的污染物排放。因此在建模过程中，针对管路弯曲段的壁厚做了均匀化处理，避免弯折位置出现壁厚减薄、应力集中的问题，同时在管路与法兰连接的位置设计平滑过渡圆角，分散热应力，减少长期交变温度载荷下的疲劳开裂风险。

　　从结构布局来看，四个支管采用分层递进的排布方式，从进气法兰侧按照气缸点火顺序依次弯曲汇流到出气端，既避免了相邻支管之间的空间干涉，也给发动机舱内的周边部件，比如氧传感器安装座、隔热罩固定点、冷却管路布置预留了足够的安装间隙，不会出现装配后部件之间距离过近、长期高温烘烤导致周边橡胶管路、线束老化加速的问题。在建模逻辑上，首先根据气缸盖排气口的位置坐标确定进气法兰的基准面，绘制法兰轮廓与孔位特征，再根据各缸排气的理想流道走向绘制三维中心曲线，以中心曲线为路径扫描生成管路主体，之后通过放样特征完成各支管到出气端汇流腔的平滑过渡，最后添加安装凸台、圆角等细节特征，整个模型的特征树逻辑清晰，关键安装尺寸、配合尺寸都做了参数化关联，后续如果需要适配不同排量、不同气缸间距的机型，只需要调整对应参数就可以快速完成歧管结构的迭代修改，大幅提升同系列产品的开发效率。针对实际使用中可能出现的热变形问题，歧管的固定点设计也做了对应考量：除了进气法兰与气缸盖的刚性连接之外，在出气端附近预留了弹性吊挂的安装位，允许歧管在高温下出现一定量的热膨胀位移，避免热胀冷缩产生的内应力无法释放，导致管路开裂或者法兰密封失效。整个流道的内壁设计保持光滑连续，没有突兀的凸起或者凹陷，减少排气中的颗粒物在管壁附着堆积的可能，避免长期使用后积碳堆积造成流道通径变小、排气背压升高的问题。
