45度弯管带双法兰连接管路构件

　　该构件属于管路系统中的转向连接部件，主要应用在需要改变管路走向的流体输送场景中，常见于工业给排水、低压气动回路、小型液压输送管线以及设备内部的介质导流环节，可在不额外增加多段接头拼接的前提下完成管路的角度转向，减少管路系统的连接节点数量，降低节点泄漏的风险概率。从结构设计来看，构件整体采用一体化弯管主体搭配两端圆形法兰盘的结构形式，中间弯管段为等径圆弧过渡，弯曲角度为45度，圆弧段的曲率半径经过优化，既避免了直角弯头带来的介质流动阻力激增问题，也不会因为曲率过大导致管路整体占用空间过多，能够适配多数紧凑布局的设备内部管路安装需求。

　　两端的法兰盘结构完全一致，盘面上均匀分布有四个螺栓安装孔，安装孔的位置度公差控制在合理范围内，可保证与同规格配对法兰安装时螺栓能够顺利穿入，无需额外扩孔调整；法兰盘与中间弯管段的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受管路内压或者外部安装载荷时，不会在衔接位置出现应力断裂的隐患。从安装边界来看，两端法兰的安装端面为平行偏置布局，安装时可先将一端法兰与固定端管路通过螺栓预紧，再调整另一端法兰与对接管路的同轴度，最后完成两端的螺栓紧固，安装过程中不需要对弯管主体进行额外的切割或者焊接调整，适配性较强。

　　设计过程中充分考虑了实际使用的工况需求，弯管主体的壁厚保持均匀一致，法兰盘的厚度满足常规低压工况下的压紧密封要求，当搭配对应规格的密封垫片使用时，可保证连接位置的密封性能，避免介质渗漏。在实际设备配套场景中，这类弯通法兰构件常被用在小型液压站的油路转向、冷却系统的水管连接、气动设备的气路排布环节，相比采用多段直管加接头拼接的转向方案，一体化的结构减少了至少两个连接节点，不仅降低了装配的工作量，也减少了后续运维过程中可能出现的泄漏点。

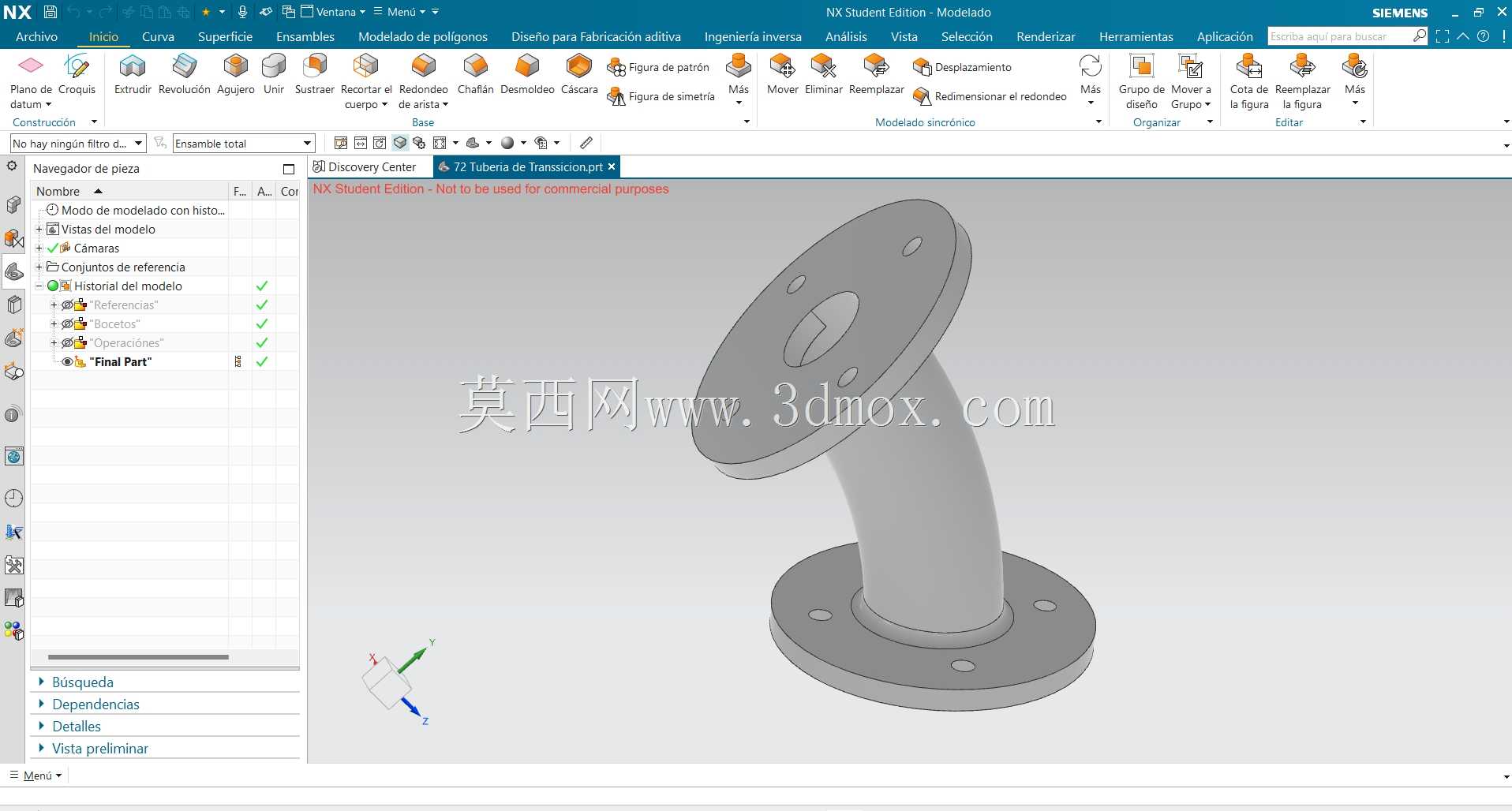

　　建模过程中对法兰盘的安装孔位、弯管的内径通径、整体的安装高度尺寸都做了参数化定义，可根据实际的管路通径需求、安装空间限制快速调整对应参数，衍生出不同规格的同系列构件，不需要重新进行整体结构的建模绘制，能够提升同类型管路配件的设计效率。构件的外形没有多余的冗余结构，所有棱边都做了小倒角处理，既避免了加工和安装过程中锐边划伤操作人员的风险，也不会因为多余结构导致安装时与周边其他零部件产生干涉。在进行管路系统布局设计时，可直接调用该构件的三维模型进行装配干涉检查，提前验证管路走向是否合理，安装操作空间是否充足，避免实际装配时出现结构干涉需要重新调整管路布局的问题，缩短设备整体的设计迭代周期。
