模块化框架式透明拼接住宅结构设计

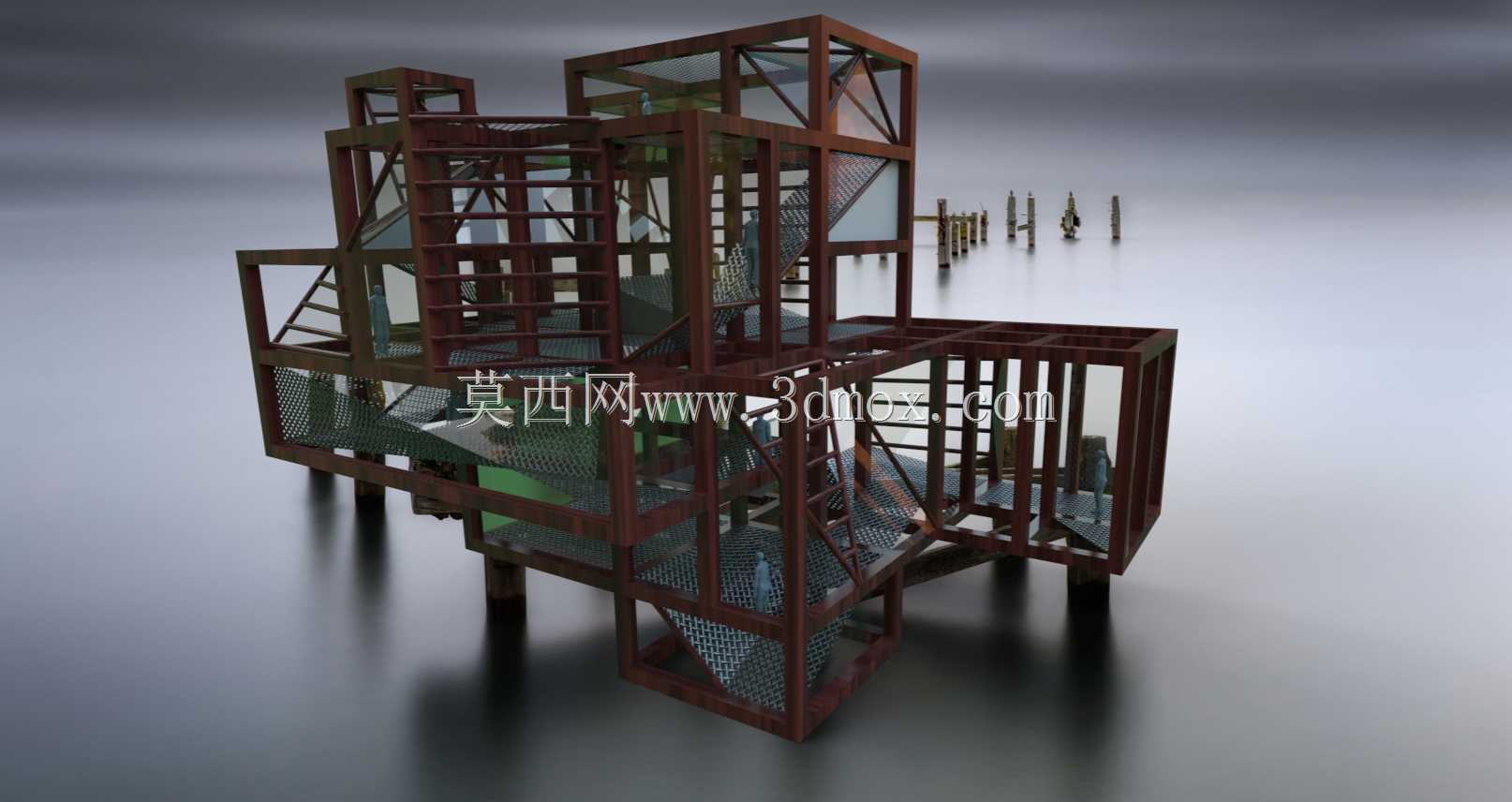

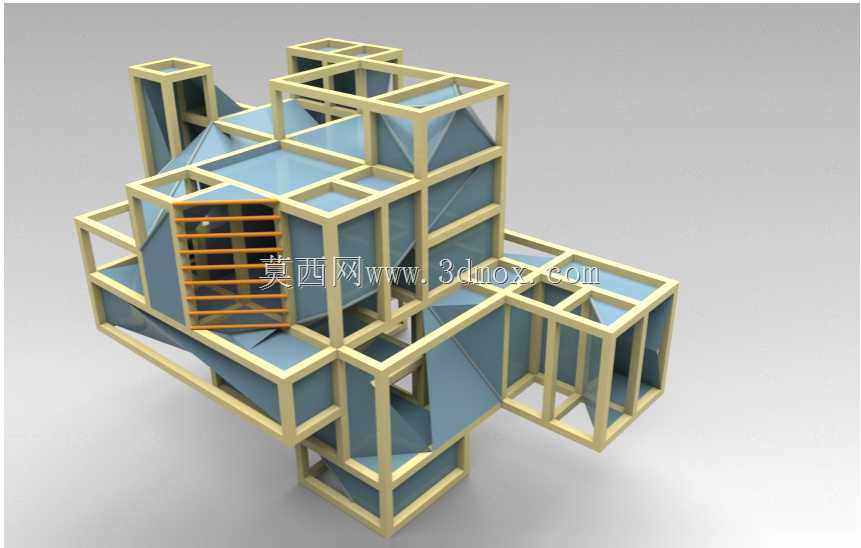

　　做建筑结构三维建模快八年，经手的装配式构件模型数下来有上百套，这次做的框架式透明住宅结构，最初的需求来自小型文旅民宿的快速搭建场景——很多景区的临湖、林间营地，没法做大规模土建施工，要的就是构件工厂预制、现场无湿作业拼装，同时还要兼顾通透的观景效果，不能像传统集装箱民宿那样封闭沉闷。整个结构的核心受力框架采用等截面矩形方管做主体龙骨，所有横竖龙骨的连接节点都做了标准化的插接式设计，不用现场焊接，只需要用配套的角码和自锁螺栓就能完成固定，普通工人对照装配图纸，两个人三天就能完成整栋房屋的主体搭建，比传统砖混结构的施工周期缩短八成以上。

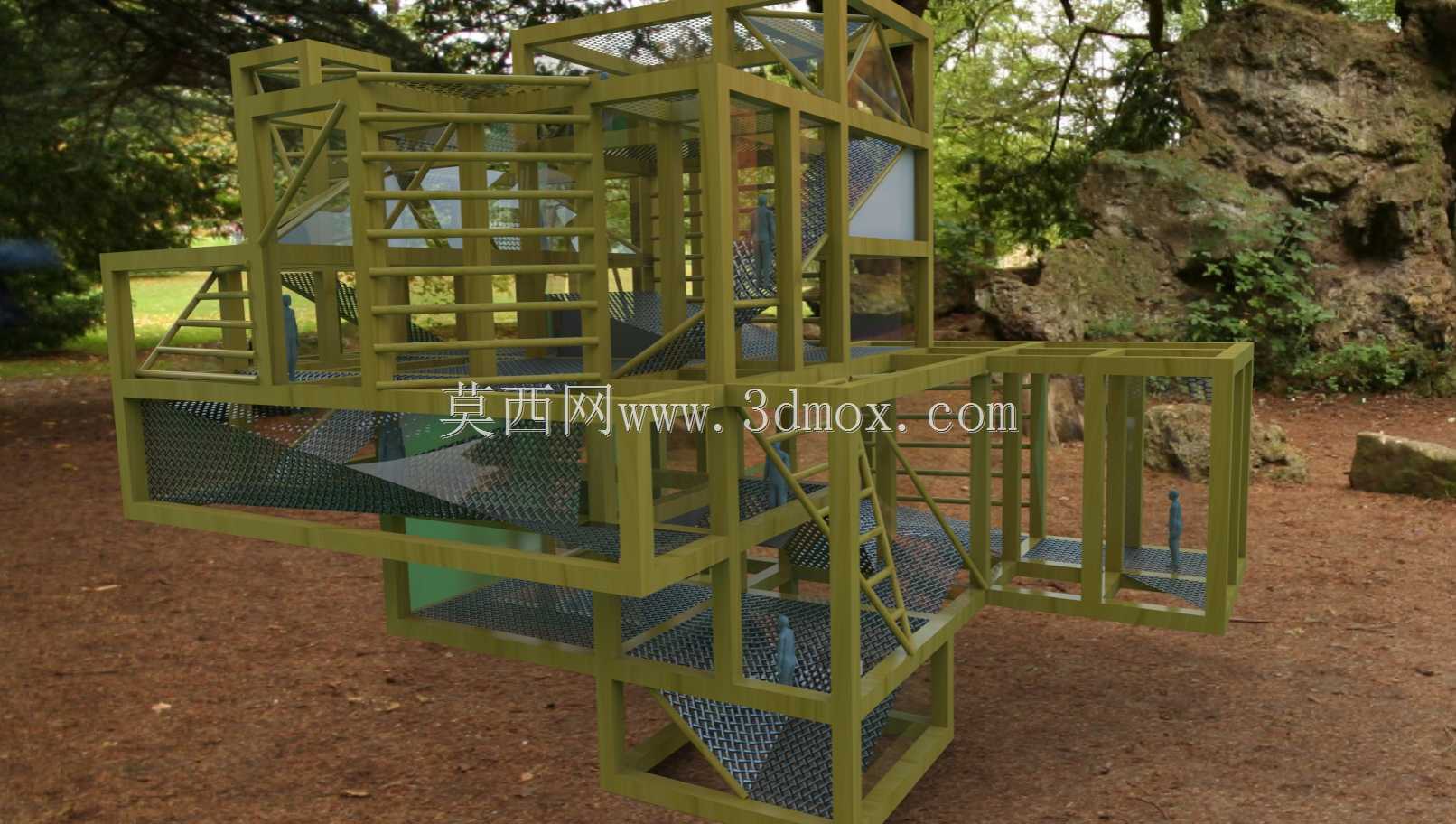

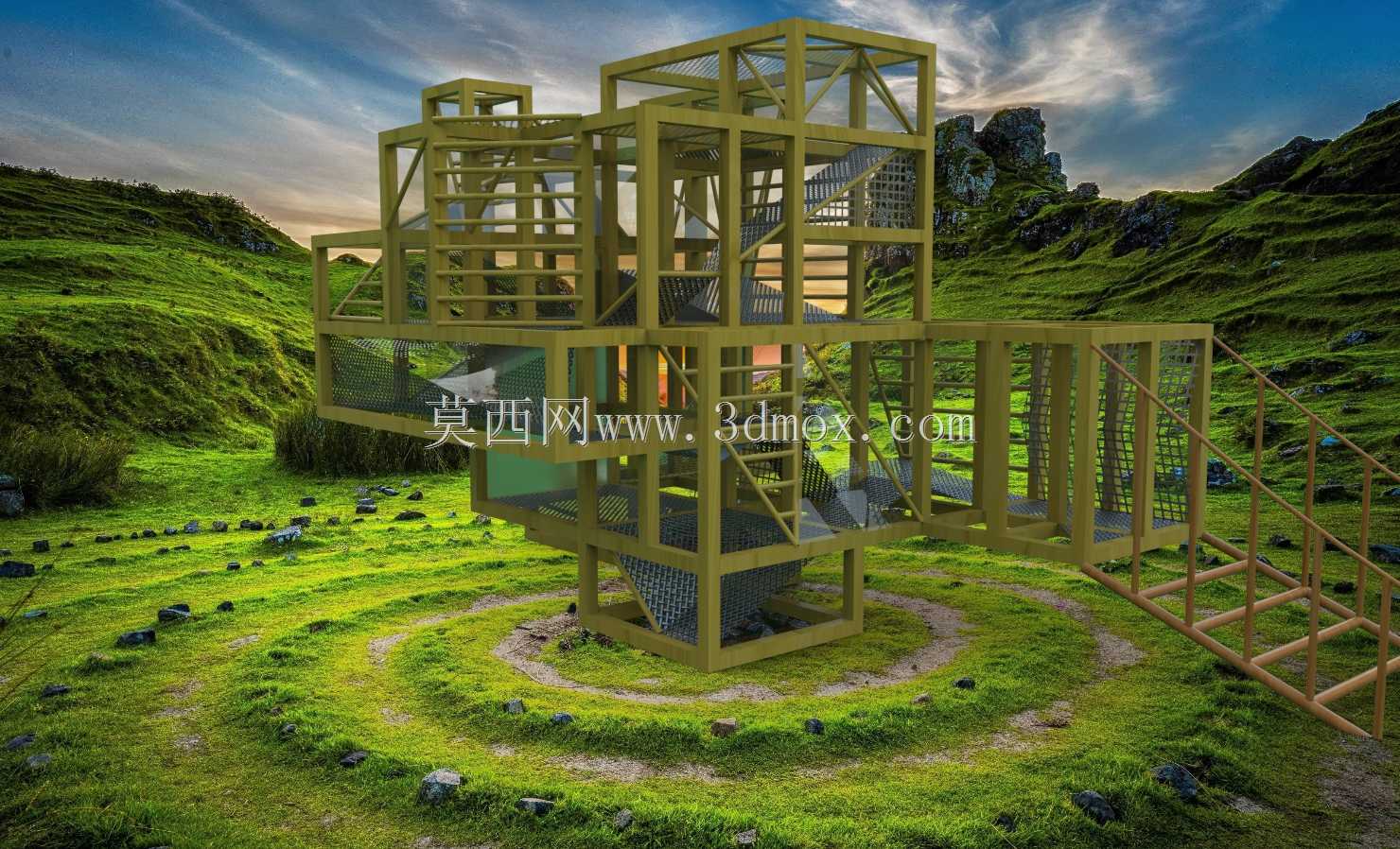

　　外围护部分没有用常规的实体墙板，而是选了高透的聚碳酸酯中空板嵌在龙骨预留的卡槽里，板材和龙骨之间加了三元乙丙密封胶条，既能保证整体的透光性，让室内空间在白天不用额外开灯就能有充足的自然采光，同时中空结构的隔热性能也能满足大部分温带地区的四季使用需求，不会像单层玻璃那样出现夏天室内过热、冬天结露的问题。在空间布局上，没有做传统住宅的规整方正户型，而是顺着框架的模块化组合，做了错层的空间划分：靠近入口的区域做了半开放的格栅式隔断，既保证入户区域的隐私性，又不会完全阻断视线和空气流通；中部挑高的公共区域预留了足够的层高，不管是做会客区还是休闲茶区都不会有压抑感；向外延伸的几个悬挑框架模块，可以根据使用需求加装成观景飘窗或者小型户外露台，不用额外做独立的支撑结构，靠主体框架的受力冗余就能承载悬挑部分的荷载。做结构受力校核的时候，特意把龙骨的壁厚做了梯度设计：主体竖向承重龙骨用2.5mm壁厚的方管，横向连接龙骨用1.8mm壁厚的同规格方管，悬挑部分的龙骨额外加了斜向支撑构件，把竖向荷载直接传导到主承重柱上，避免横向龙骨长期受弯出现形变。所有构件的尺寸都严格按照标准货运集装箱的内部尺寸做了拆分，最长的单根龙骨不超过2.4米，整块的透明围护板不超过1.2*2.4米，不管是长途物流运输还是现场人工搬运都不需要大型起重设备，山区、岛屿这类交通不便的营地也能顺利运抵安装。

　　安装边界上，整个房屋的底部不需要做复杂的混凝土地基，只需要在对应主承重柱的位置做六个独立的混凝土墩，预埋好连接法兰，把主体框架的柱脚和法兰用螺栓固定就行，对场地的平整度要求不高，哪怕是有一定坡度的坡地，也可以通过调整柱脚的调节螺栓来找平整个主体结构，不用大规模平整场地，最大程度减少对营地原有植被和地形的破坏。在细节处理上，所有龙骨的外露端面都做了封盖处理，避免雨水进入方管内部造成锈蚀，透明板材的拼接缝都做了隐形的排水导槽，雨水落在屋面之后会顺着导槽流到框架预设的排水孔，顺着竖向龙骨的内部空腔排到地面，不会在外墙出现明显的雨水流痕，后期维护只需要定期擦拭透明板材表面，检查螺栓的紧固情况就行，维护成本比传统建筑低很多。

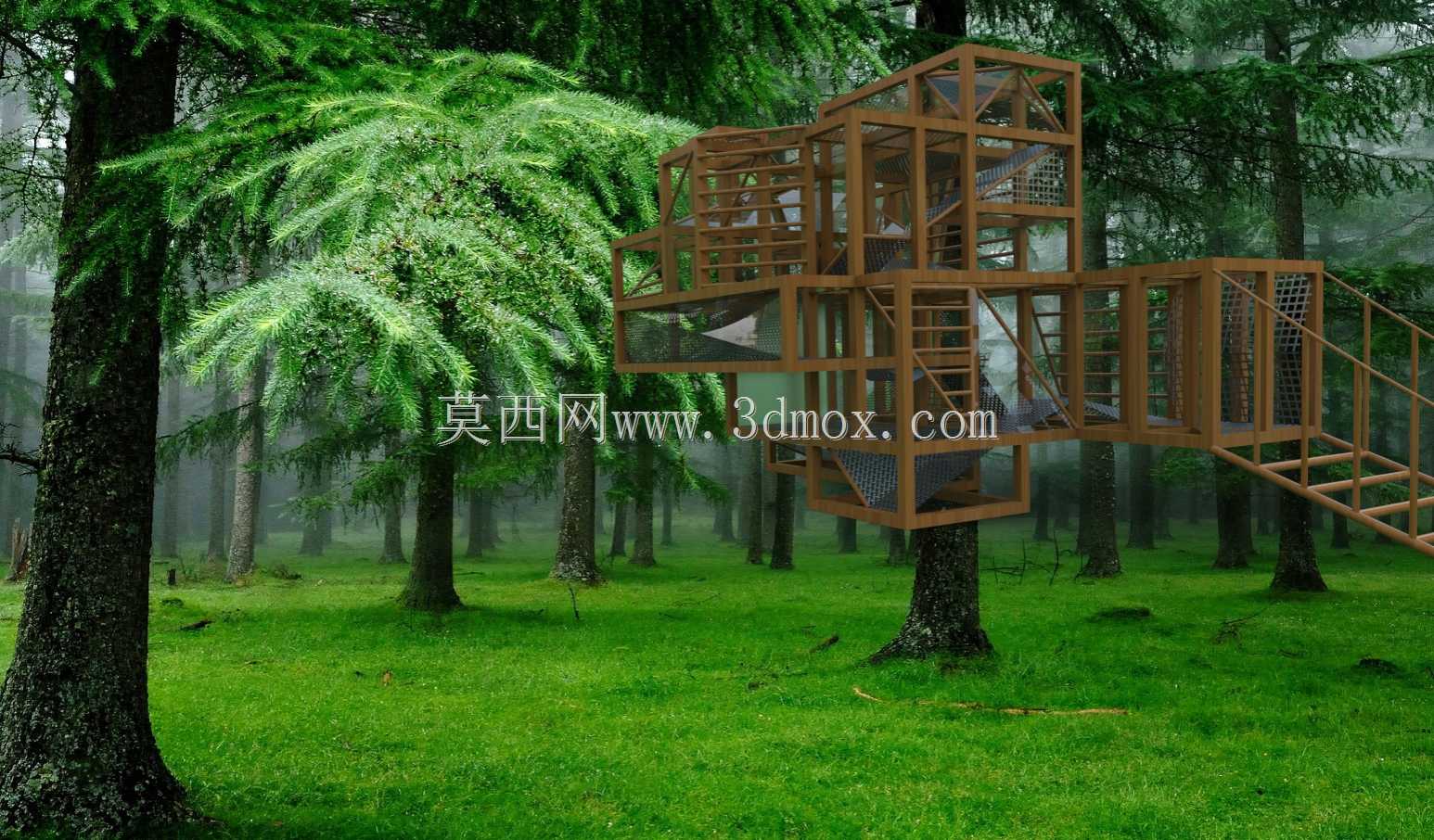

　　这种结构除了做文旅民宿之外，还可以用在城市的临时展厅、园区的配套服务岗亭、私人庭院的休闲阳光房，只需要调整内部的隔断布局和围护板材的透光率，就能适配不同的使用场景，模块化的组件还可以根据后期的使用需求做扩展拼接，比如初期只做基础的居住模块，后续需要增加空间的时候，直接在原有框架的基础上拼接新的模块单元就行，不用拆除原有结构，灵活度非常高。建模的时候特意把所有构件都做了参数化关联，要是后续需要调整整体尺寸，只需要修改龙骨的长度参数和板材的尺寸参数，就能快速生成新的模型文件，不用重新逐个绘制零件，能给后续做同类型产品的变型设计节省不少时间。
