阀类安装用带立座铰接支撑块结构

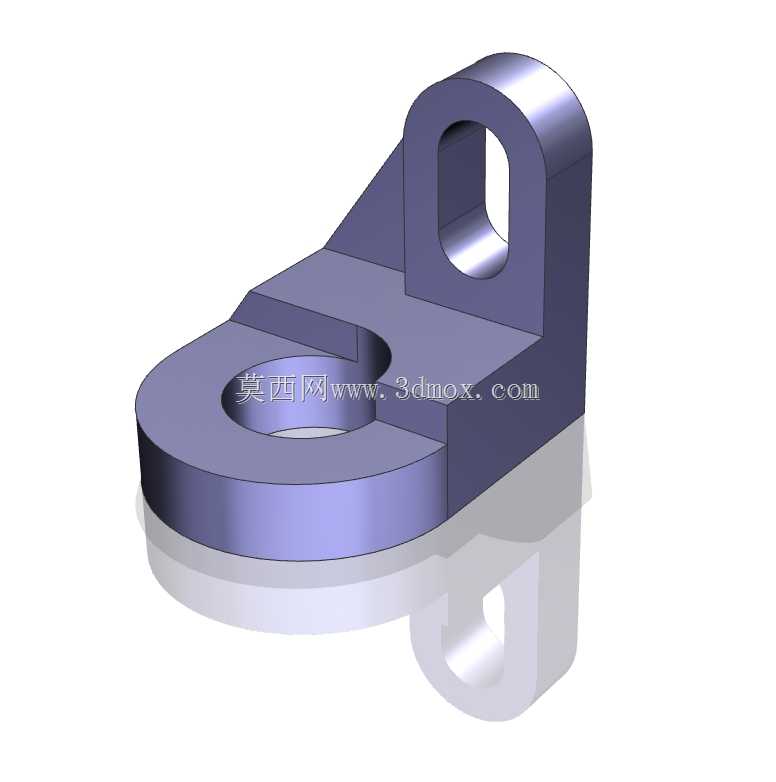

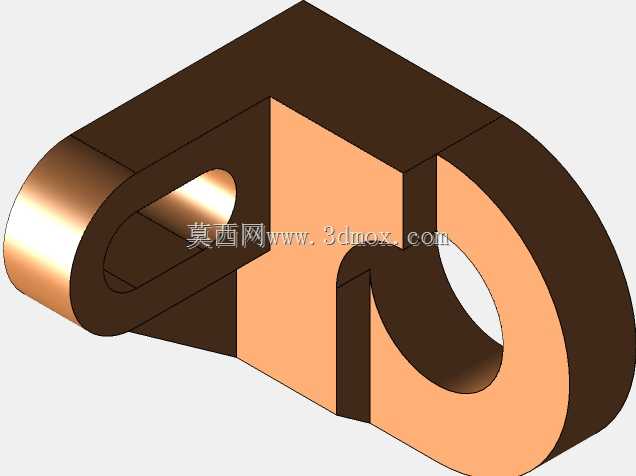

　　该支撑构件多用于流体管路系统中阀组的配套安装场景，在小型工控阀组、实验室流体控制回路、小型气路切换单元里，这类带立板的铰接支撑块能同时承担阀件本体承载与外接摆杆类执行件的铰接定位作用，避免阀件直接固定在安装基板上时，执行端摆动带来的侧向应力直接作用在阀壳密封面上。从结构功能来看，构件下半部分的环形凸台是核心的承载定位面，环形内孔可穿装定位销或者阀件的进出液接杆，凸台下端面为加工平整的安装贴合面，装配时该面与安装基板完全贴合，通过环形区域周边的紧固件完成基础固定，凸台的厚度经过受力核算，能抵消阀件工作时管路带来的径向振动力，不会因为长期振动出现贴合面翘曲导致的密封渗漏问题。

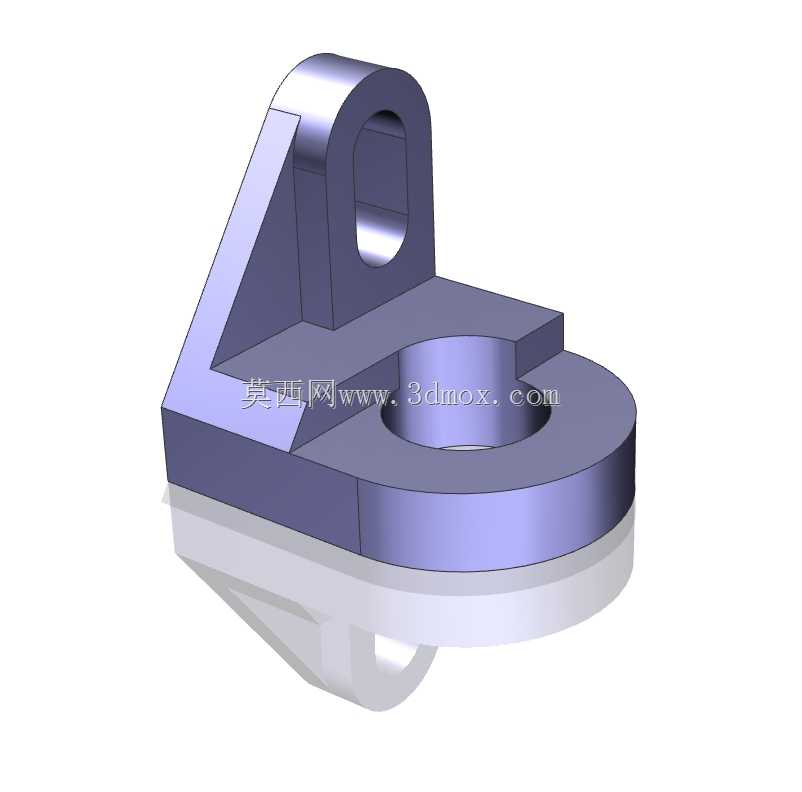

　　上半部分的立板与底部环形座通过三角加强筋过渡连接，这种加强结构不是单纯的加厚处理，而是沿着立板受力的弯矩方向布置筋位，立板上的长圆孔为铰接销轴的安装位，长圆孔的设计可以补偿安装时的孔位累计误差，也能在铰接件小幅摆动时提供一定的位移余量，避免销轴因为别劲出现卡滞或者磨损加剧的问题。设计过程中首先要确定的是底部环形座的中心与立板长圆孔中心的位置公差，这个尺寸直接决定了外接执行件的摆动行程是否匹配阀件的开关行程，若中心距偏差超过0.1mm，就可能出现阀件开关不到位或者执行件过位顶死的问题；立板的厚度需要匹配铰接销轴的直径，按照常规的铰接副设计规范，立板厚度取销轴直径的1.2到1.5倍即可，既不会因为太薄导致销轴受力后立板涨开变形，也不会因为过厚增加不必要的零件重量与材料成本。

　　安装边界方面，底部环形座的外径决定了安装时需要预留的平面空间，装配时环形座外侧需要留出至少两倍螺栓直径的操作空间，方便紧固件的拧紧作业；立板的高度方向需要预留出铰接件摆动的空间，避免摆动过程中与周边的管路或者其他阀件发生运动干涉，长圆孔的长度方向沿着铰接件的摆动补偿方向布置，安装时不能偏转角度，否则会失去误差补偿的作用。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者密封件，另一方面也能减少应力集中，在长期承受交变载荷的工况下，不会在棱边位置产生疲劳裂纹。

　　这类支撑块通常采用金属材料切削加工而成，安装贴合面与铰接孔的表面粗糙度需要达到Ra1.6以上，保证安装定位的精度与铰接副的转动顺畅度，在一些有防腐要求的流体工况中，零件表面还会做钝化或者镀层处理，避免管路泄漏的介质腐蚀零件表面，影响装配精度与结构强度。实际选型应用时，需要先核算立板铰接位置的最大承受载荷，确保支撑块的结构强度能匹配执行件的最大输出力，同时核对底部环形座的内孔尺寸与待安装阀件的接杆外径是否匹配，避免出现装配间隙过大导致的定位偏移问题，安装时需要先将铰接销轴穿入立板长圆孔与执行件连接端，调整好位置后再拧紧底部环形座的固定螺栓，最后锁定销轴的轴向定位件，这样能保证整个铰接副处于无应力装配状态，延长整套阀组的无故障运行周期。
