高推进效率多叶对转式管道螺旋桨结构

项目分类:通用机械零部件 发布时间:2024-08-22 ID:764594
  • 高推进效率多叶对转式管道螺旋桨结构
  • 高推进效率多叶对转式管道螺旋桨结构
  • 高推进效率多叶对转式管道螺旋桨结构
  • 高推进效率多叶对转式管道螺旋桨结构

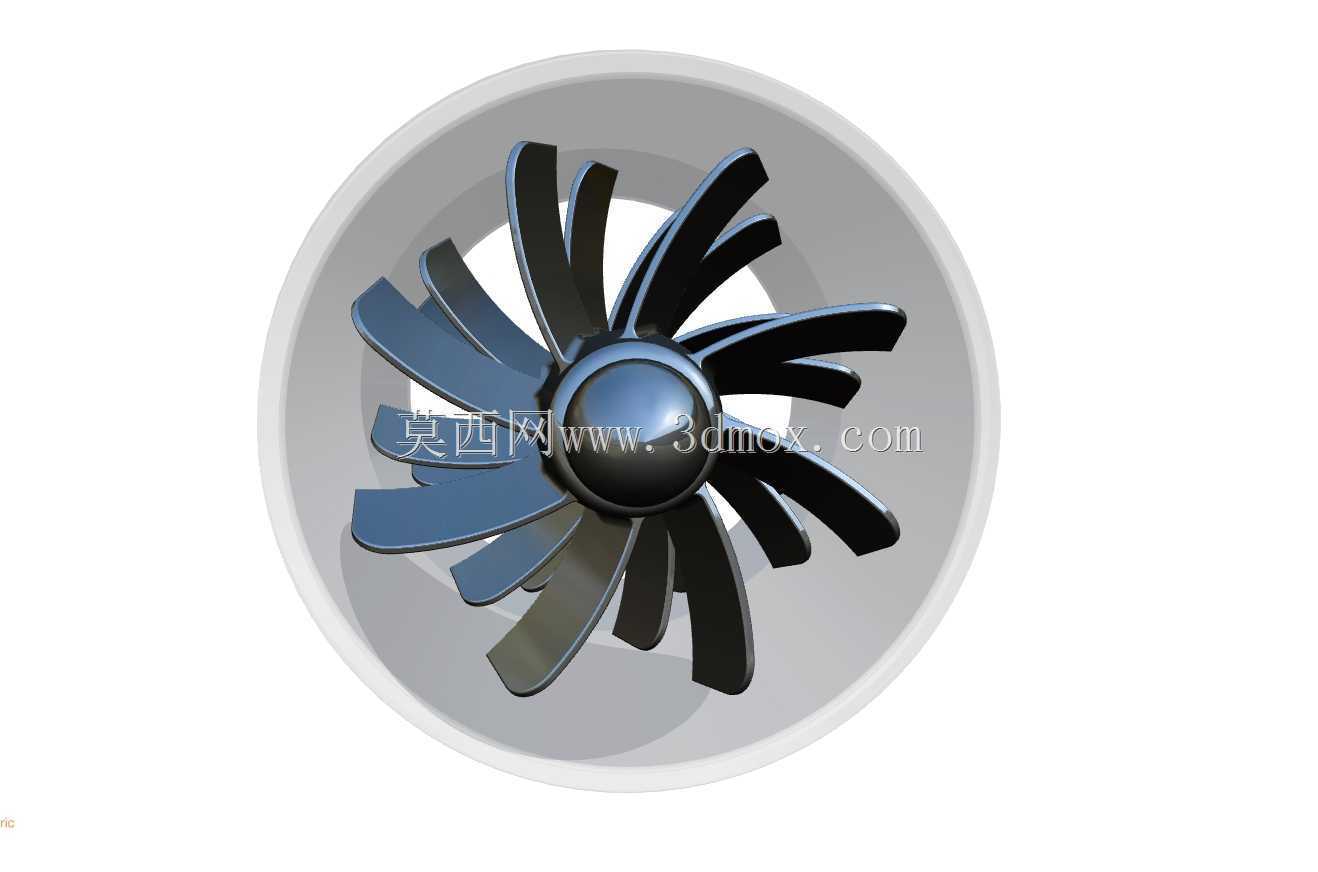

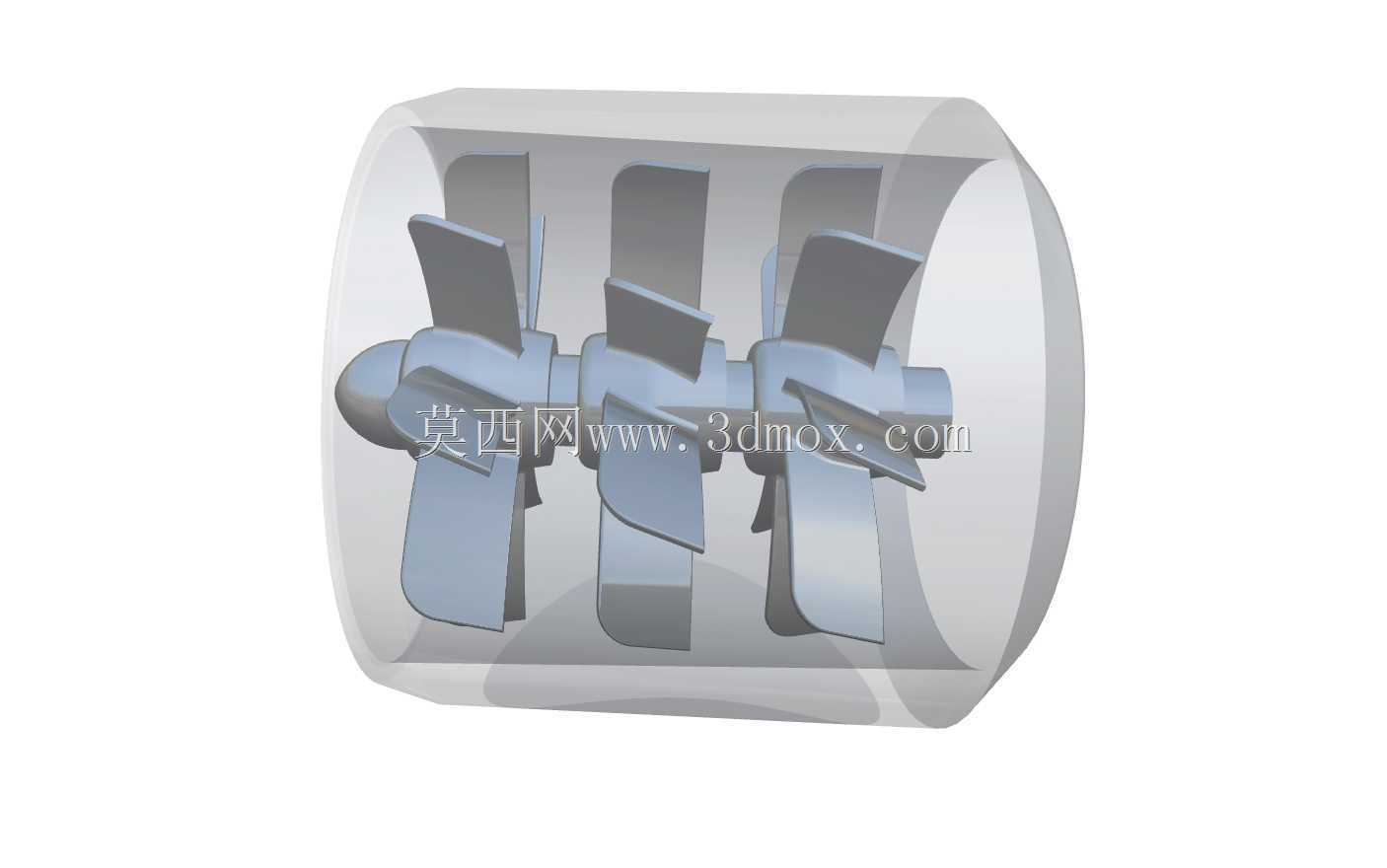

  这款螺旋桨结构采用管道包裹式的对转多叶片布局,核心设计目标是在有限的涵道尺寸内实现更高的推进效率,降低流体流经桨叶时的紊流损耗,这类结构目前在小型水下潜航器、涵道式无人机推进单元、低噪船舶辅助推进系统中都有广泛的应用场景。从实际工程落地的角度看,涵道外壳的存在首先约束了桨尖的绕流损失,常规开式螺旋桨在高速转动时,桨尖位置会因为压力面与吸力面的压差形成翼尖涡流,这部分涡流不仅会消耗15%-25%的输入功率,还会产生明显的流体脉动噪声,而包裹式的涵道内壁与桨尖预留了均匀的0.8-1.2mm装配间隙,既避免转动过程中桨叶与涵道剐蹭,又能最大程度抑制翼尖涡流的生成,整体推进效率比同直径开式桨提升20%以上。

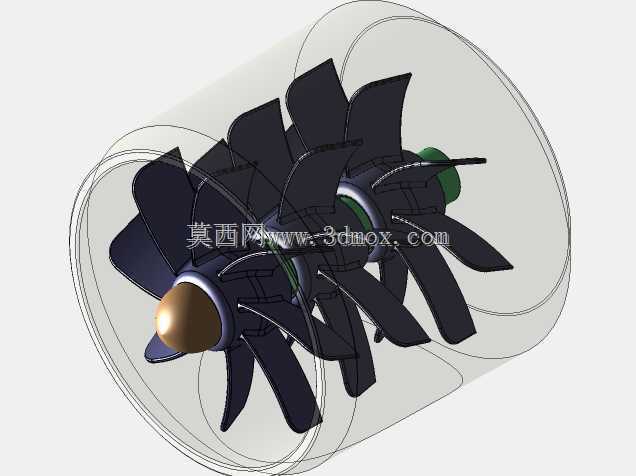

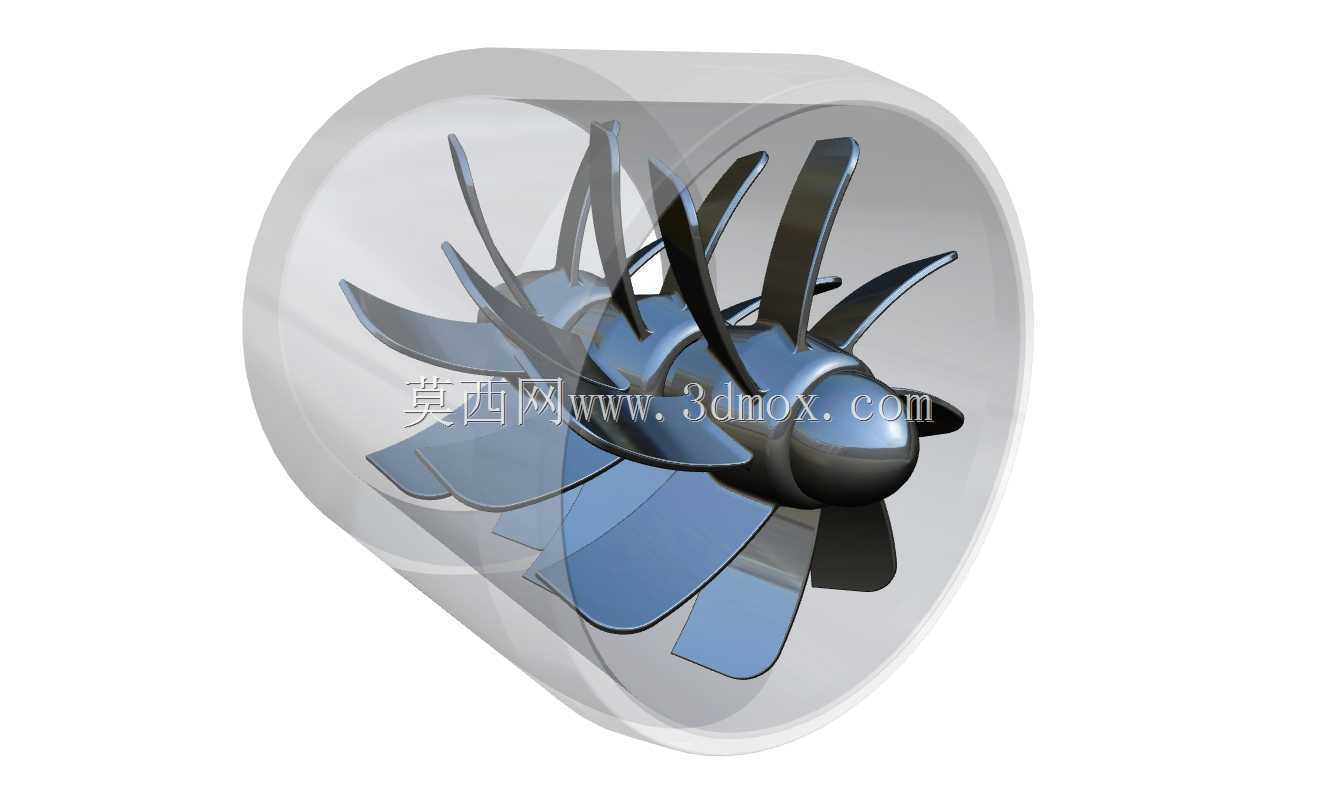

  在桨叶的布局设计上,前后两组对转的桨叶采用了非对称的翼型截面,前级桨叶的弦长更长、安装角更大,主要负责对来流进行第一次加速,同时将流体调整为带有预旋的流动状态,后级桨叶的安装角与前级反向,弦长略短,能够将前级桨叶出口的旋向动能完全回收,进一步转化为轴向的推进推力,避免旋向流动带走的能量损耗。每一组桨叶的叶片数量都经过流体仿真验证,前级7叶、后级6叶的非等数布局,能够错开两组桨叶的通过频率,避免转动过程中产生共振,降低结构振动带来的疲劳损伤,同时也能减少流体脉动带来的运行噪声,适合对静音性有要求的推进场景。

  从安装边界来看,整个涵道的进出口做了15度的倒角过渡,能够降低入口处的流体撞壁损失,避免来流在涵道入口处形成分离涡,涵道外壁预留了3组均匀分布的安装凸耳,凸耳上的安装孔位同轴度公差控制在0.05mm以内,能够直接与动力舱段的壳体对接,不需要额外设计转接支架,装配时只需要保证前后两组桨叶的转轴同轴度在0.03mm以内,就能避免转动过程中出现桨叶蹭壁、轴承偏磨的问题。桨叶与中心轮毂的连接采用一体化的结构设计,轮毂内部预留了标准的电机轴安装孔与键槽,能够直接适配外径20mm、输出转速在3000-8000rpm区间的无刷电机输出轴,不需要额外定制连接轴套,降低了配套选型的难度。

  在实际使用场景中,这类涵道螺旋桨如果应用在水下潜航器上,能够在相同电池容量下提升30%左右的续航里程,同时因为涵道的包裹作用,即使潜航器靠近水下障碍物、岸壁结构,也不会出现桨叶被杂物缠绕、撞击硬物断裂的问题,运行可靠性比开式桨高很多;如果应用在小型涵道无人机上,这种对转多叶结构能够在更小的整体尺寸下提供足够的升力,降低无人机的整体迎风面积,提升飞行过程中的抗风稳定性,同时对转结构的反扭矩能够相互抵消,不需要额外设计尾桨来平衡机身扭矩,简化了飞控系统的控制逻辑。

  设计过程中针对桨叶的强度做了对应的校核,叶片根部的圆角过渡半径为2mm,能够降低转动过程中根部的应力集中,在额定转速下,叶片根部的最大应力远低于常用工程塑料或者铝合金材料的许用应力,即使在1.2倍额定转速的超速工况下,叶片的形变量也不会超过桨尖与涵道的预留间隙,不会出现运转干涉的问题。涵道的壁厚设计为3mm,既能够保证结构的刚性,避免高速气流或者水流冲击下涵道产生形变,也不会带来过多的结构重量,整体的重量控制在同推力级别开式桨加防护网结构的60%左右,对于对重量敏感的航空、水下航行场景非常友好。

  流体通道的内部做了顺滑的过渡设计,从涵道入口到前级桨叶、再到后级桨叶、最后到涵道出口,整个流道的截面变化是连续平滑的,没有突然的截面扩大或者缩小,能够让流体在整个流道内保持均匀的加速状态,避免局部低压区产生空化或者气流分离的问题,在水下工况下运行时,能够推迟空化现象的出现,提升螺旋桨的适用航速范围,在空气中运行时,也能降低气流分离带来的推力损失,让推力输出更加线性,不会在某个转速区间出现推力突增或者突降的问题,方便控制系统做精准的推力调节。
